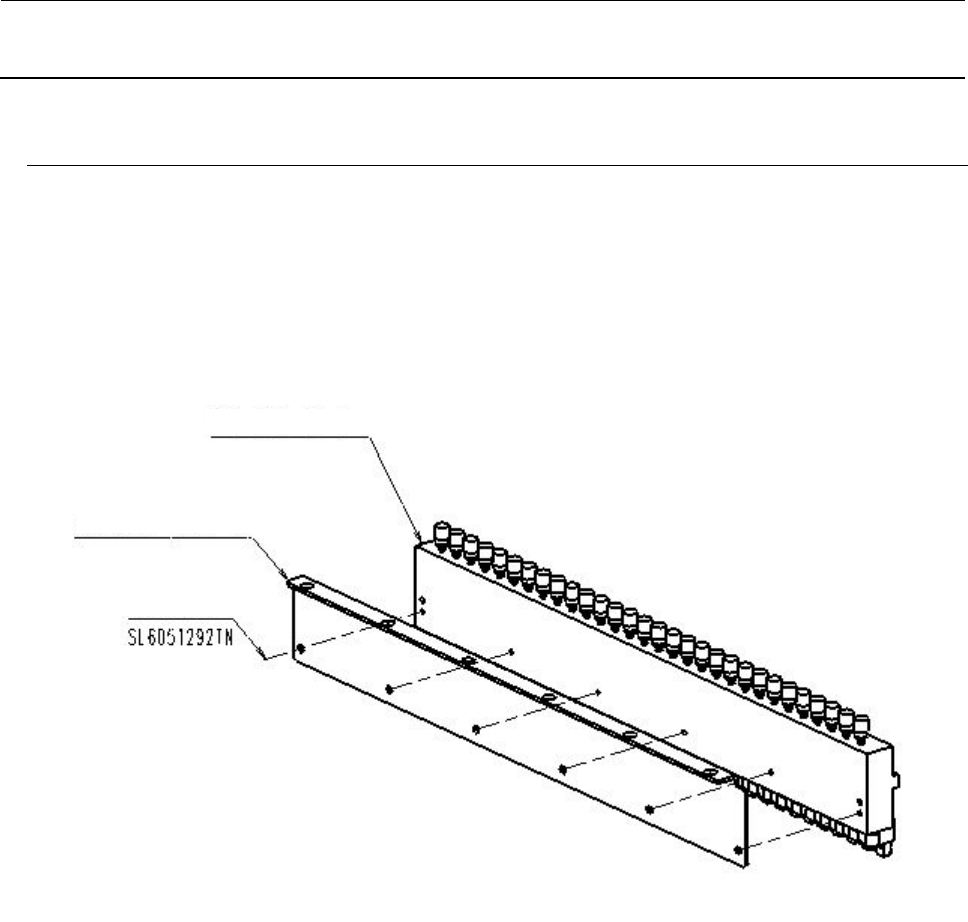

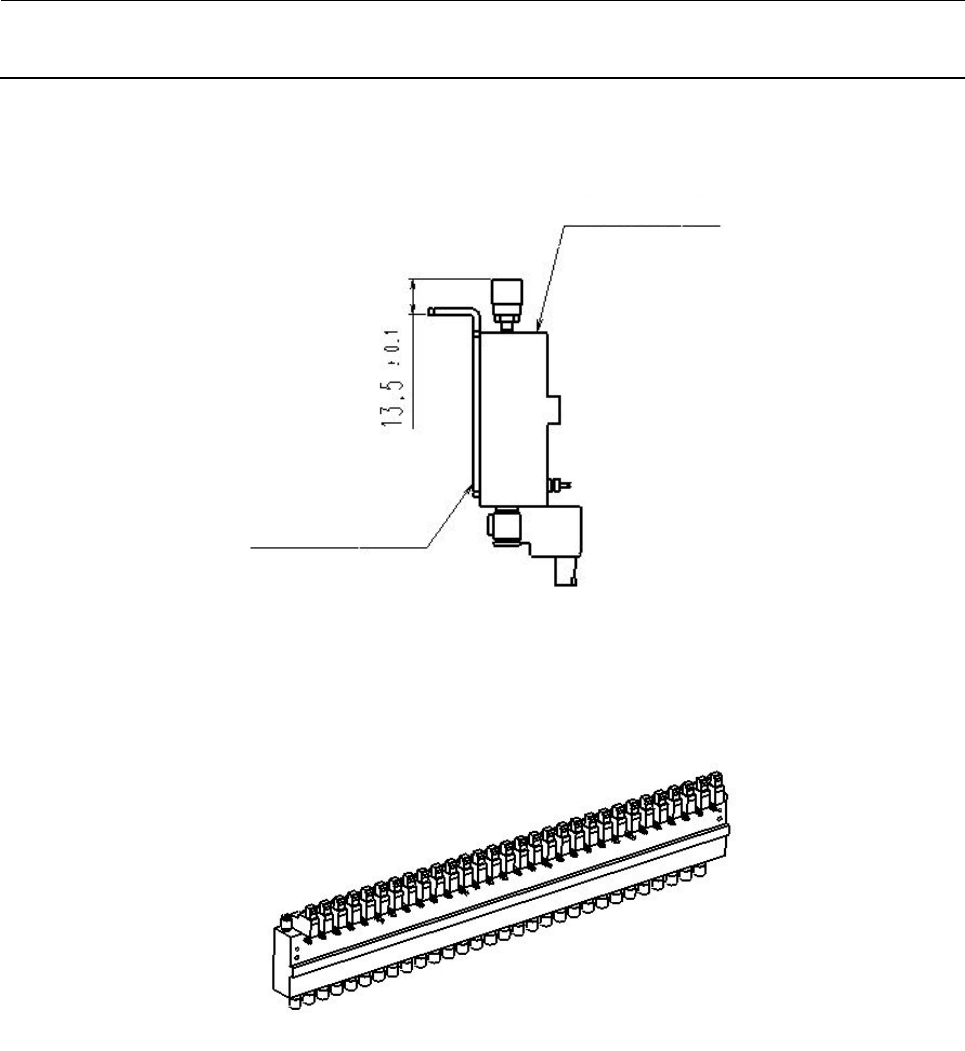

Rev. 1.0 维修调整要领书 8-2 8-2. 驱动器气缸组的更换 １） 关闭主体电源 ２） 切断主体总压缩空气（手阀）。 ３） 请卸下左右的空气软管和插头。 ４） 请从装卸架上拆下驱动器气缸托架的固定螺钉。（参照图 8-1 ） 图 8-2-1 ５） 更换新的驱动器气缸组。 ６） 安装时，请按照相反的程序操作。 ※ 如果驱动气缸已从驱动气缸托架上拆下，请进行后面所述的调整。 驱动器气缸 驱动器气缸托架 固定螺钉
