Rev. 1.0
维修调整要领书
8-4
8-3. 驱动器气缸的速度控制调整
这是驱动器气缸的上升速度调整。
１） 从装卸架卸下需要调整的驱动器气缸组。（参照图８－１）
２） 连接空气软管和插头。
３） 打开主体总压缩空气和电源。
４） 用ＩＯ手动控制，连续驱动应调整的速度控制驱动器气缸。
５） 调整应调整的气缸的速度控制，目视检查其它气缸的动作。
６） 拧仅速度控制螺母，固定后再次确认。
７） 安装时，请按照相反的程序操作。

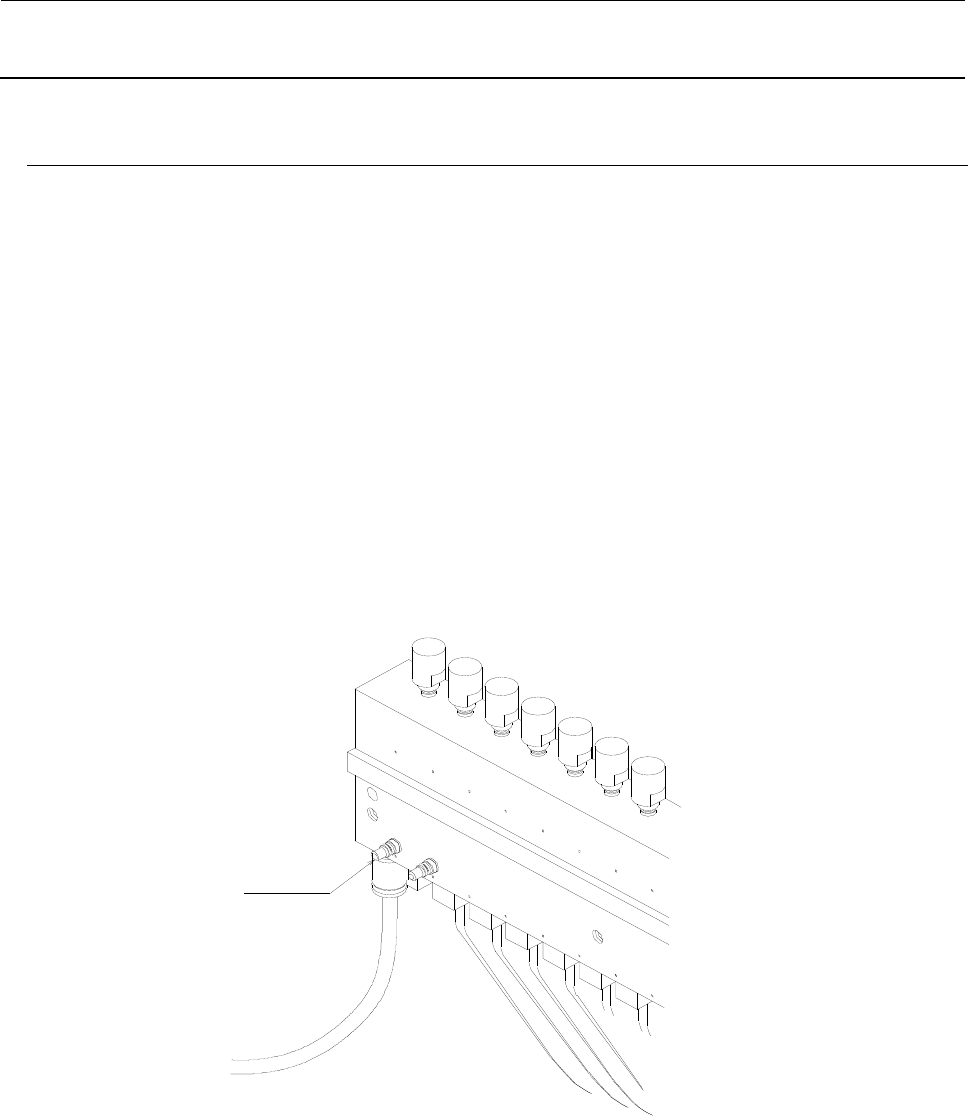

图 8-3-1
堀業陣崙
速度控制
Rev. 1.1
维修调整要领书
9-1
为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
9 空气机器
9-1．数字压力开关的更换
１） 请使本体左下方的手柄阀处于关闭状态。
２） 请卸下护罩 FB。
３） 从数字压力开关上拆下φ6 气管和连接器。
４） 按住面板背面的树脂固定座，取下数字压力开关。
５） 装配请以相反的步骤进行。
６） 安装后进行零位调整｡
请将压力计的“U”“ V”按钮同时按 1 秒钟，把显示值调整到零位｡
※ 请把 φ6 空气管子从数字式压力开关上拆下，在此状态下进行调整｡
9-1-1．数字压力开关的调整
更换数字压力开关后，请进行以下设置。
压力开关阈值 ：0.400MPa
磁滞差动 ：0.050MPa
显示色方式 ：压力开关 ON 时为绿色
动作方式 ：磁滞方式
压力开关输出形态 ：正规开（超过阈值则 ON）
响应时间 ：2.5ms 以下
自动预调设置 ：手动设置
设置按下述步骤进行。
数字压力开关在新老型号（图 9-1-1-1，图 9-1-1-2）中的设定顺序不同。
危险
树脂固定座
面板托架
数字压力开关
Rev. 1.1
维修调整要领书
9-2
<设置步骤> （老型号）
图 9-1-1-1 数字压力开关
1)
显示模式和磁滞模式的设定
①
持续按
2秒钟以上。显示变为 。
（变为显示颜色设定模式）
②
用
或 使成为 的显示，按 。
（以 SW ON 设定为緑色显示）
③
用
或 使成为 的显示，按 。
（变为磁滞设定模式）
④
用
或 使成为 的显示，按 。
（设定为正常开启动作）
⑤
用
或 使成为 的显示，按 。 （响应时间设定为 2.5ms 以下）
⑥
用
或 使成为 的显示，按 。
（设定为手动设置模式）
⑦ 在此，显示出现数字，回到测定模式。
2)
测量标准的设定（阈值和磁滞）
①
请在测定模式的状態下按
。 和当前的阈值将交
替显示。
② 如按
或 ，数字的最后位闪烁，持续按住则数值增加
或減小。
③
如按
，正在闪烁的数位向左迁移。
④
请通过②、③的操作使显示成为
，按 键 2 秒钟
以上。
（阈值设定为 0.400MPa）
⑤
和当前的设定值将交替显示。请按 。
⑥
和当前的磁滞将交替显示。
⑦ 如按
或 ，数字的最后位闪烁，持续按住则数值增加
或減小。
⑧
如按 ，正在闪烁的数位向左迁移。
⑨
请通过⑥和⑧操作使显示成为
，按 键 2 秒钟以上。
（磁滞设定为 0.050MPa）
⑩ 到此已回到测定模式。设定到此结束。
『△』按钮 『▽』按钮
LED显示
『SET』按钮
