Rev. 1.1 维修调整要领书 9-5 9-2 ． 滤清器的更换 １） 以便把滑动部下降，以便把主体向左或右转动４５度然后拔下来三。 ２） 更换空气滤清器侧的滤清器Ｂ时，向左转动固定滤清器Ｂ的树脂零件就可以卸下来。 ３） 更换喷雾器侧的滤清器Ａ时，把滤清器Ａ向左转动就可以卸下来。 ４） 安装时，请按照相反的程序进行。 注 ) 作业之前，请关闭蝶阀。 过滤器滤芯的寿命为 2 年或是过滤器出现明显污染时 ｡ 喷雾器 空气滤清器 滤清器 Ａ…
Rev. 1.1
维修调整要领书
9-4
2)

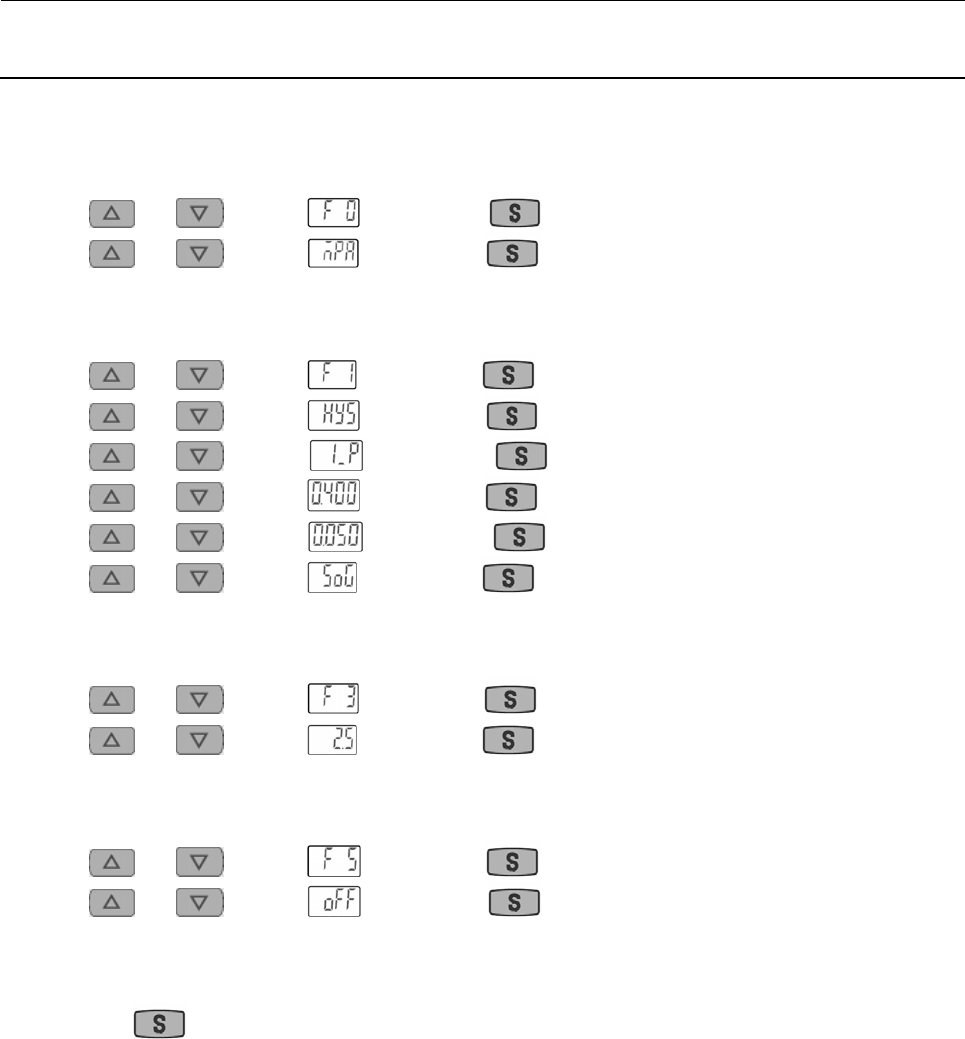

显示单位的设置
① 用
或 使成为 的显示，按 。
② 用
或 使成为 的显示，按 。
（显示单位设定为 MPa）
3)
输出信号的设置
① 用
或 使成为 的显示，按 。
② 用
或 使成为 的显示，按 。
（变为磁滞设定模式）
③ 用
或 使成为 的显示，按 。
（变为输出转换的设定）
④ 用
或 使成为 的显示，按 。 （阈值设定为 0.400MPa）
⑤ 用
或 使成为 的显示，按 。
（磁滞设定为 0.050MPa）
⑥ 用
或 使成为 的显示，按 。
（以 SW ON 设定为緑色显示）
4)
响应时间的设置
① 用
或 使成为 的显示，按 。
② 用
或 使成为 的显示，按 。 （响应时间设定为 2.5ms 以下）
5)
自动预调功能的设置
① 用
或 使成为 的显示，按 。
② 用
或 使成为 的显示，按 。 （设定为手动设置模式）
6)
转移到通常模式(测定模式）
① 持续按
2 秒钟以上。返回测定模式。
Rev. 1.1
维修调整要领书
9-5
9-2．滤清器的更换
１） 以便把滑动部下降，以便把主体向左或右转动４５度然后拔下来三。
２） 更换空气滤清器侧的滤清器Ｂ时，向左转动固定滤清器Ｂ的树脂零件就可以卸下来。
３） 更换喷雾器侧的滤清器Ａ时，把滤清器Ａ向左转动就可以卸下来。
４） 安装时，请按照相反的程序进行。
注) 作业之前，请关闭蝶阀。
过滤器滤芯的寿命为 2 年或是过滤器出现明显污染时｡

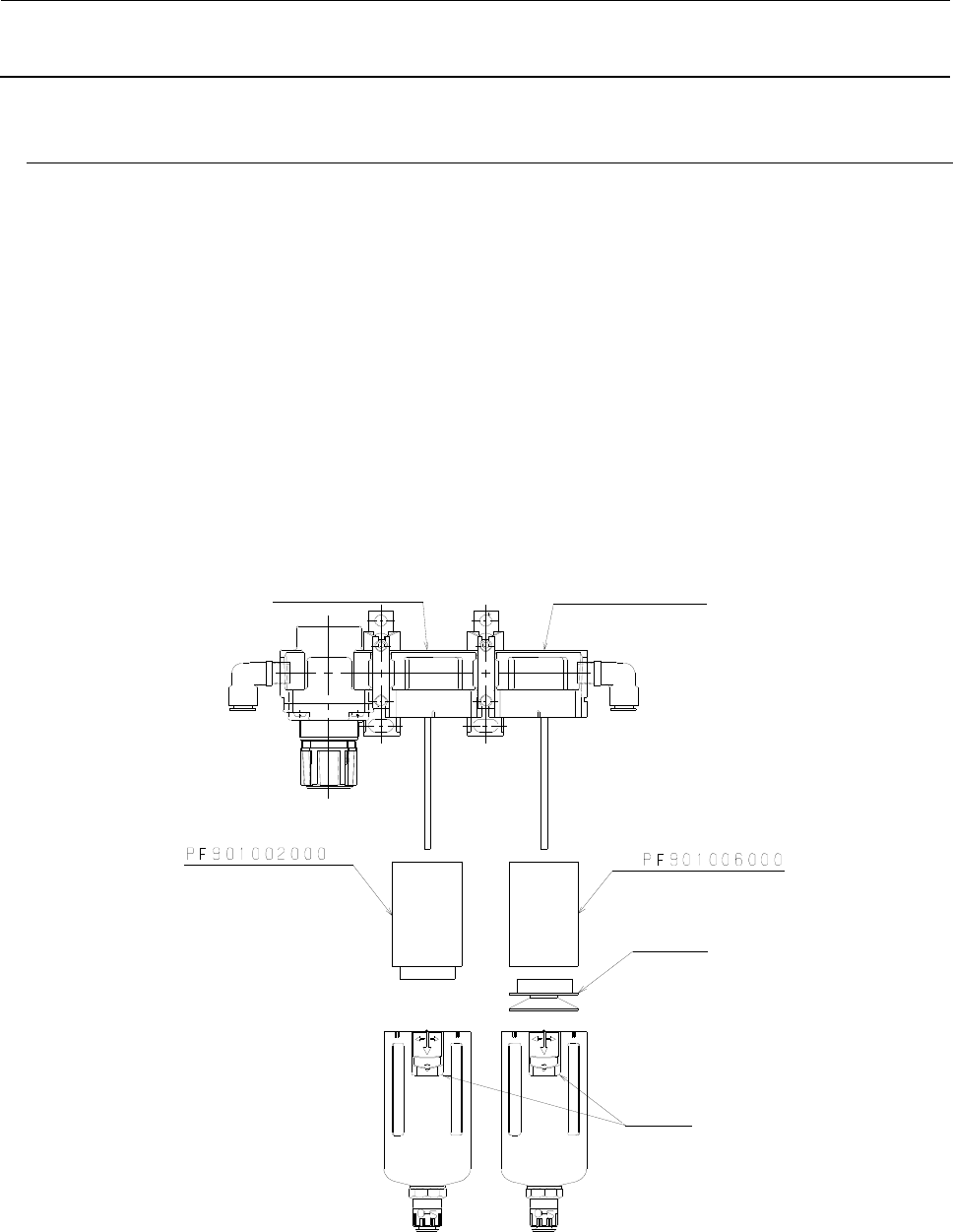

喷雾器
空气滤清器
滤清器Ａ
滤清器Ｂ
树脂零件
滑动部
Rev. 1.1
维修调整要领书
9-6
9-3．真空计的更换（选项）
１） 请确认真空泵未在运行。
２） 请取下护罩 FB。
３） 请从真空计上取下φ６空气管。
４） 旋转真空计背面的树脂部件，卸下真空计。
５） 装配时请按照相反的顺序进行。
面板托架
真空计
树脂固定部件
