Rev. 1.1 维修调整要领书 9-12 真空泵分解图 No. 名称 No. 名称 1 支柱 10 O 环 S-67 2 泵头盖 11 密封材 3 泵头支架 12 排气阀按压件 4 碗形密封气缸 13 排气阀 5 连杆 14 防止吸气阀碰触胶垫 6 固定器 15 O 环 P-10 7 碗形密封垫 16 内六角螺栓（ M5 × 20 ） 8 吸气阀 17 平头小螺钉 (M4 × 8) 9 连接管 18 圆头小螺钉 (M3 × 5)
Rev. 1.1
维修调整要领书
9-11
4) 安装了新防止吸气阀碰触胶垫的固定器放置在碗形密封垫圈之上，使用涂抹了螺钉松动防止剂
(NK-4)的平头小螺丝(M4×8)，用 3.0N・ m 的力拧紧安装。
※ 请按照密封材料更换步骤实施盖子的安装。在更换其它消耗部件时，在不关闭盖子状态下
参照个部位的更换工程项目。

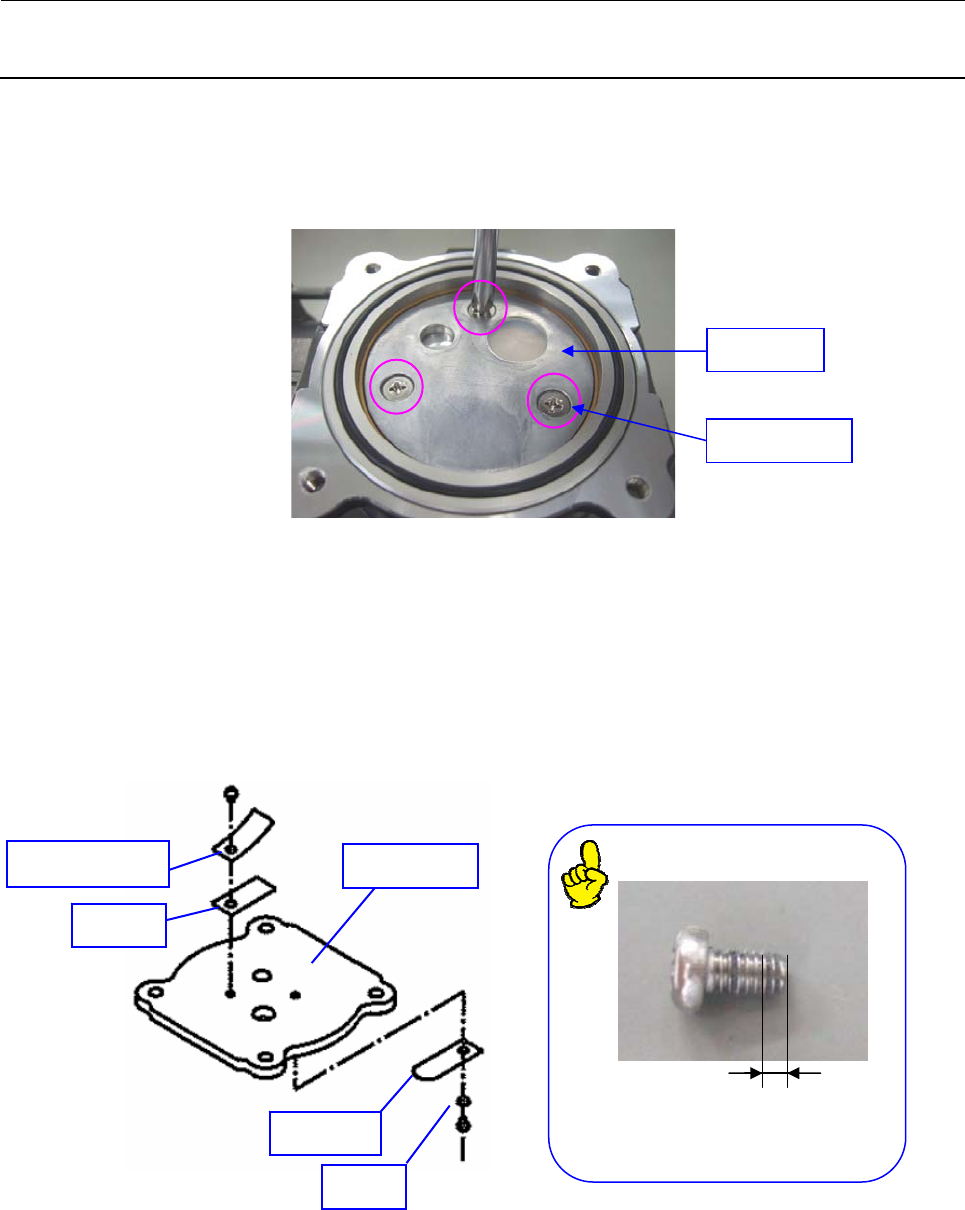

{ 吸气阀、排气阀的更换
1) 松开圆头螺钉(M3×5) ，按下并取下排气阀。
2) 擦干净泵头支架，更换新的排气阀。
3) 盖上排气阀按压件，使用 0.8N・ m 的力，用涂抹了螺钉松动防止剂（Loctite242）的圆头螺钉
(M3×5)对泵头支架进行固定。
4) 松开固定吸气阀的圆头螺钉(M3×5)，取下吸气阀和垫片。
5) 擦干净泵头支架，更换新的吸气阀。在将吸气孔、排气孔完全覆盖状态下，安装吸气阀、排气
阀。
6) 放好垫片，使用 0.8N・ m 的力，用涂抹了螺钉松动防止剂（Loctite242）的圆头螺钉(M3×5)对
泵头支架进行固定。
※ 请按照密封材料更换步骤实施盖子的安装。在更换其它消耗部件时，在不关闭盖子状态下
参照个部位的更换工程项目。
排气阀按压件
排气阀
吸气阀
垫片
泵头支架
x 涂抹在螺钉头纹路2～3圈。
x 螺钉前端处不要涂抹。
Loctite涂抹量
固定器
平头小螺钉
Rev. 1.1
维修调整要领书
9-12

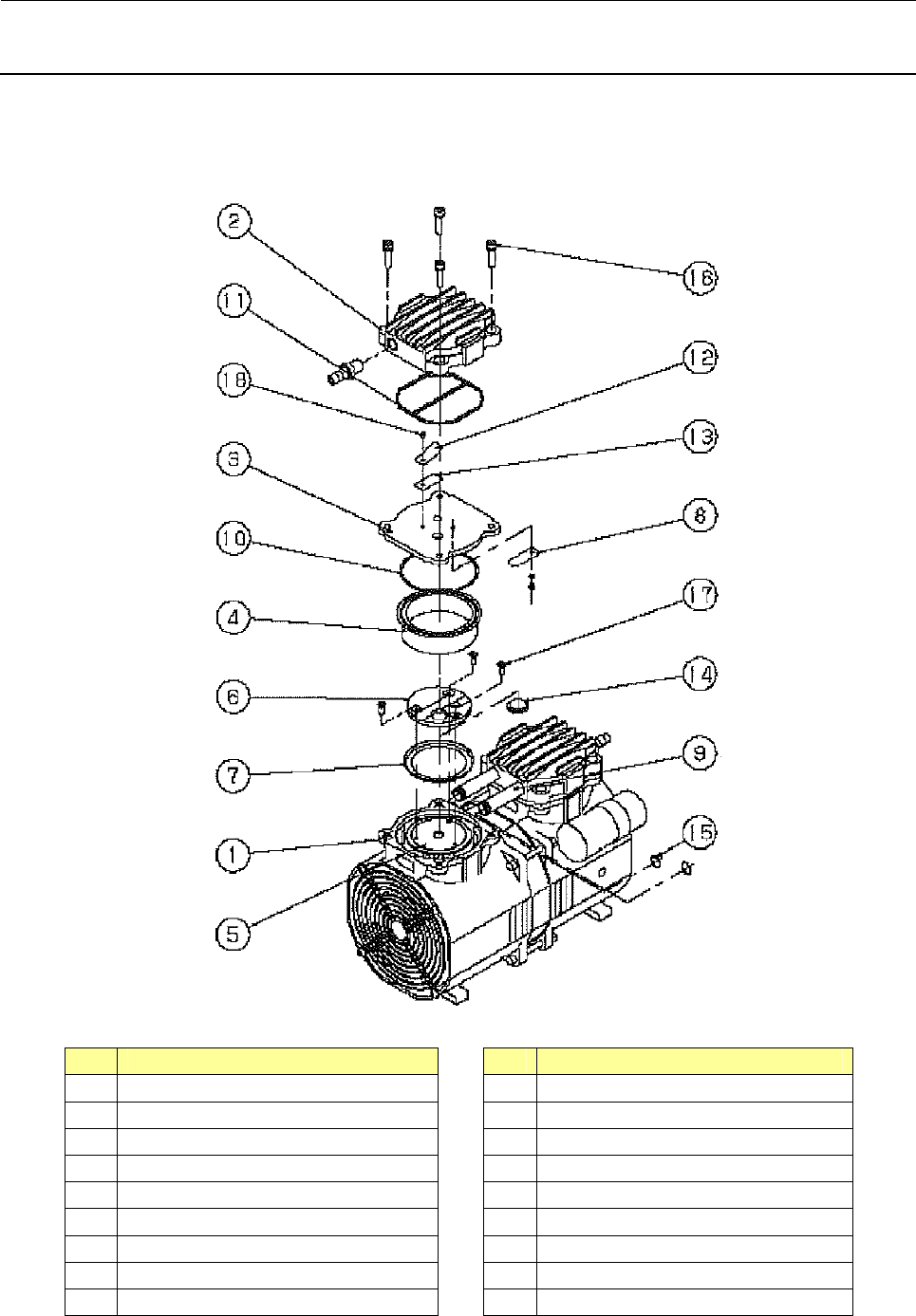

真空泵分解图
No.
名称
No.
名称
1
支柱
10
O 环 S-67
2
泵头盖
11
密封材
3
泵头支架
12
排气阀按压件
4
碗形密封气缸
13
排气阀
5
连杆
14
防止吸气阀碰触胶垫
6
固定器
15
O 环 P-10
7
碗形密封垫
16
内六角螺栓（M5×20）
8
吸气阀
17
平头小螺钉(M4×8)
9
连接管
18
圆头小螺钉(M3×5)
Rev. 1.0
维修调整要领书
10-1
为了防止突然的起动，造成的事故，请关掉电源之后再操作。

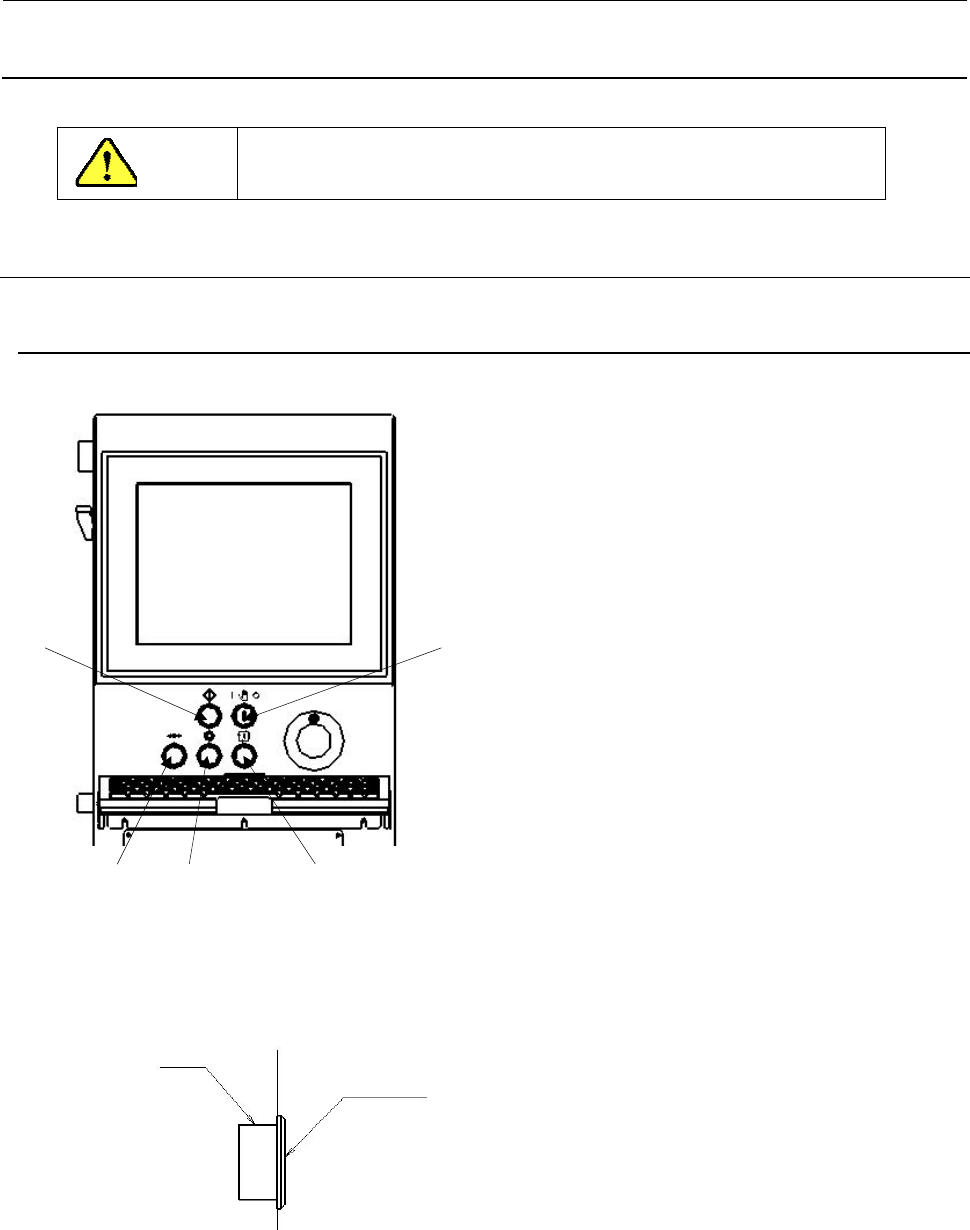

10 SW类
10-1．按键开关的更换（EN机型也相同）
① 原点开关
② 停止开关
③ 开始开关
④ 单循环开关
⑤ 维护保养开关
１） 要拆下开关时，请取下连接器后从护罩背侧转动开
关，向前面拔出拆下。
２） 安装时，请按照相反的程序安装。
图 10-1-2
危险
转动
开关
图 10-1-1
①
⑤
④
③
②
