5 Reinigung
5.4 Gereinigte Teile einsetzen
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 99
► Wählen Sie die Registerkarte Reinigen.
Auffangwanne und Parkplatte einsetzen
Voraussetzungen: Die Parkplatte und die Dipping-Platte sind nicht eingesetzt.
► Klicken Sie auf die Schaltfläche Auffang-
wanne und Parkplatte einbauen.
(1)Die LDU bewegt die Rakelachse nach vorn
über die Hubachse.
► (2)Setzen Sie die Auffangwanne ein.
► Setzen Sie die Parkplatte ein.
5 Reinigung
5.4 Gereinigte Teile einsetzen
100 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020

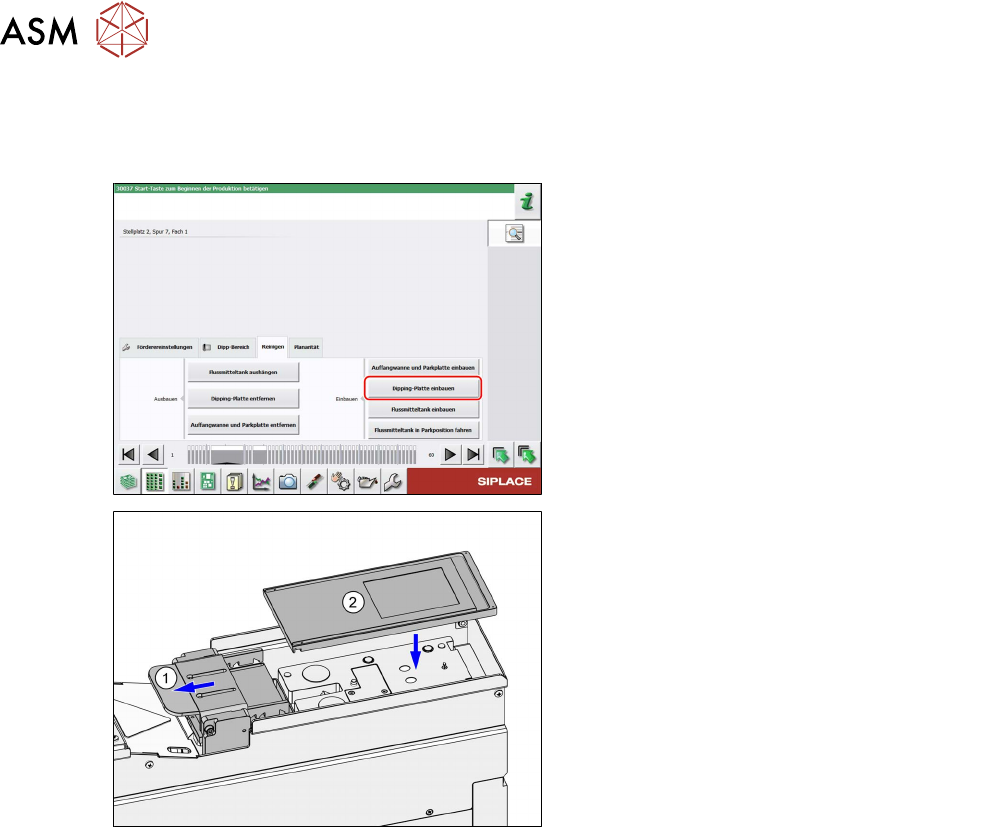

Dipping-Platte einsetzen
Voraussetzungen: Die Auffangwanne und die Parkplatte sind eingesetzt. Die Dipping-Platte ist
noch nicht eingesetzt.
► Klicken Sie auf die Schaltfläche Dipping-
Platte einbauen.
(1)Die LDU bewegt die Rakeleinheit zurück
über die Parkplatte und bewegt die Hubachse
nach oben.
► (2)Setzen Sie die Dipping-Platte in der
abgebildeten Orientierung ein.
5 Reinigung
5.4 Gereinigte Teile einsetzen
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 101

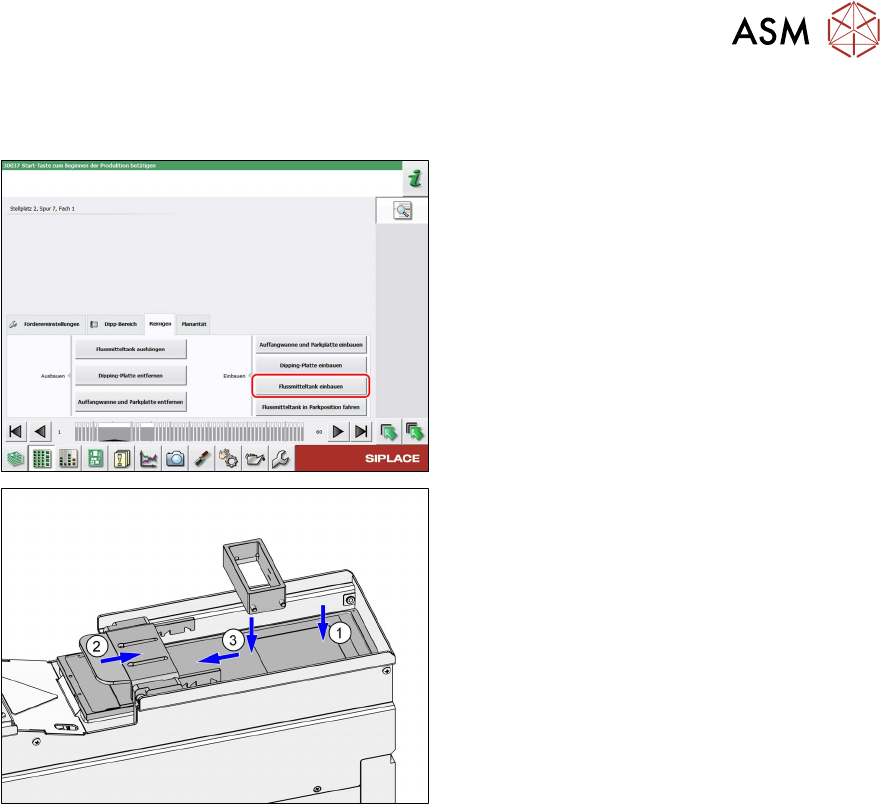

Flussmittelbehälter einsetzen
Voraussetzungen: Die Parkplatte und die Dipping-Platte sind eingesetzt.
► Klicken Sie auf die Schaltfläche Flussmit-
telbehälter einbauen.
(1) Die LDU bewegt die Hubachse nach unten.
(2) Die LDU bewegt die Rakeleinheit nach vorn.
► (3) Stellen Sie den Flussmittelbehälter auf
die Dipping-Platte und schieben ihn zurück
unter den Niederhalter bis zum Anschlag.
Bei Verwendung eines kleinen Flussmittel-
behälters ist die Ausrichtung wichtig: Die
dickere Wand des Flussmittelbehälters soll-
te in Richtung der Parkplatte zeigen.
