2 Betriebssicherheit
2.5 FCC, RFID
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 17
2.4.4 Messen und Ändern an EGB-Baugruppen
Führen Sie nur dann Messungen an Baugruppen durch, wenn eine der folgenden Bedingungen
erfüllt ist:
●
Sie verwenden ein geerdetes Messgerät (z.B.über Schutzleiter).
●
Sie verwenden ein potentialfreies Messgerät und entladen den Messkopf vor der Messung
(z.B.indem Sie ein metallblankes Steuerungsgehäuse berühren).
► Verwenden Sie nur einen geerdeten Lötkolben, wenn Sie Lötarbeiten durchführen.
2.4.5 Versenden von EGB-Baugruppen
► Bewahren Sie Baugruppen und Bauelemente grundsätzlich in leitfähiger Verpackung
(z.B.metallisierten Kunststoffschachteln oder Metallbüchsen) auf bzw. versenden Sie diese
auch in leitfähiger Verpackung.
► Sind Verpackungen nicht leitend, müssen Sie die Baugruppen vor dem Verpacken leitend
umhüllen. Verwenden Sie dazu beispielsweise leitfähigen Schaumgummi, EGB‑Beutel, Haus-
halts-Alufolie oder Papier. Unter keinen Umständen dürfen Sie Kunststofftüten oder -folien
verwenden.
► Achten Sie bei Baugruppen mit eingebauten Batterien darauf, dass die leitfähige Verpackung
die Batterieanschlüsse nicht berührt oder kurz schließt und decken Sie gegebenenfalls
Anschlüsse zuvor mit Isolierband oder Isoliermaterial ab.
2.5 FCC, RFID
2.5.1 FCC-Warnhinweis
Jegliche Änderungen und Anpassungen, die nicht ausdrücklich von der für die Compliance zustän-
digen Stelle genehmigt sind, können zum Erlöschen der Betriebserlaubnis für dieses Gerät führen.
Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Für den Betrieb gelten die beiden folgenden
Bedingungen:
1. Dieses Gerät darf keine schädlichen Interferenzen verursachen und
2. dieses Gerät muss alle empfangenen Interferenzen tolerieren, einschließlich derer, die einen
unerwünschten Betrieb zur Folge haben können.
HINWEIS
Dieses Gerät wurde geprüft und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B
entsprechend Teil 15 der FCC-Richtlinien. Diese Grenzwerte sollen für einen angemesse-
nen Schutz vor schädlichen Interferenzen in einem Wohngebäude sorgen. Dieses Gerät
erzeugt und verwendet Funkfrequenzenergie und kann Funkfrequenzenergie ausstrahlen,
die, bei einer nicht den Anweisungen entsprechenden Installation und Verwendung, schäd-
liche Interferenzen im Funkverkehr erzeugen kann. Es ist jedoch nicht garantiert, dass in
einer bestimmten Installation keine Interferenzen auftreten. Wenn dieses Gerät schädliche
Interferenzen für den Radio- oder Fernsehempfang erzeugt, was durch Ausschalten und
Einschalten des Gerätes festgestellt werden kann, sollte der Benutzer versuchen, die Inter-
ferenzen durch eine oder mehrere der folgenden Maßnahmen beheben:
► Die Empfangsantenne neu ausrichten oder an einem anderen Ort positionieren.
► Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
► Das Gerät an einer Steckdose eines anderen Stromkreises anschließen als dem, an
dem der Empfänger angeschlossen ist.
► Den Händler oder einen erfahrenden Radio-/Fernsehtechniker zur Hilfe holen.
2 Betriebssicherheit
2.6 IMDA-Registrierung
18 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020

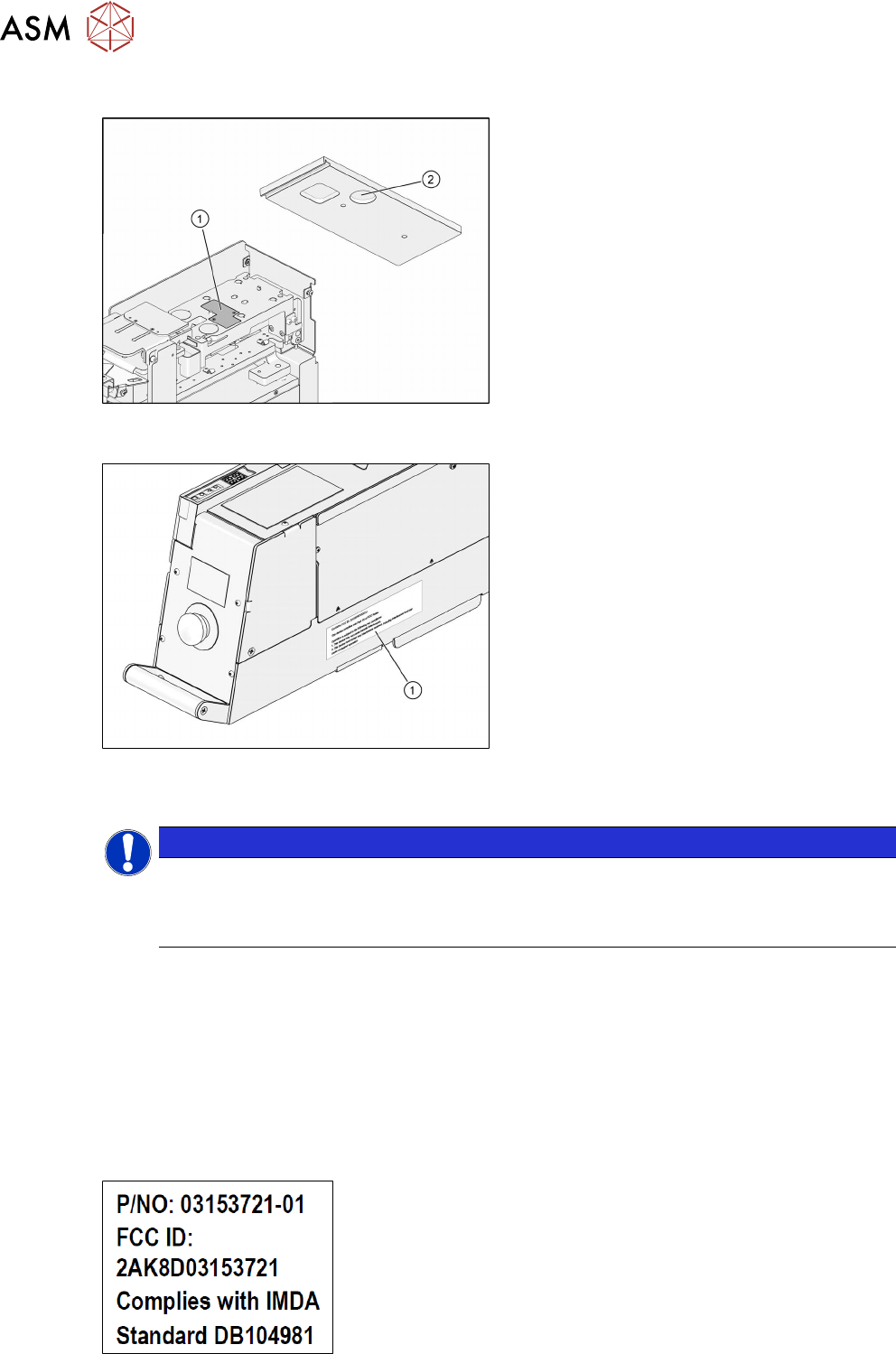

2.5.2 RFID an der LDU 2 X
1. Das RFID-Modul (1) befindet sich auf der
Oberseite der Dipp-Hubplatte.
2. Der RFID-Transponder (2) befindet sich an
der Unterseite der Dipping-Platte.
2.5.3 FCC-Label an der LDU 2 X
1. Das FCC-Label(1) befindet sich auf der
rechten Gehäuseseite der LDU2X.
2.6 IMDA-Registrierung
HINWEIS
Das unten genannte Gerät ist bei der INFOCOMM MEDIA DEVELOPMENT AUTHORITY
nach Verordnung 20(6) der "Telecommunications (Dealers) Regulations (Cap 323, Rg
6)" (den "Händler-Verordnungen) und für den Verkauf in Singapur freigegeben. Beachten
Sie die unten beschriebenen Bestimmungen und Anforderungen der Händler.
Deklarierte Geräte-Information
Markenname/Handelsname ASM
Modellname/Nr.: SIPLACE LDU 2 X
(inklusive RFID-Modul 03153721‑01)
Gerätebeschreibung Linear Dipping Unit 2 X
2.6.1 IMDA-Label an der LDU 2 X
Die SIPLACE Linear Dipping Unit 2 X erfüllt die IMDA-Standards:
3 Funktionsbeschreibung und Aufbau
3.1 Funktionsbeschreibung
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 19
3 Funktionsbeschreibung und Aufbau
3.1 Funktionsbeschreibung
Die LDU wird wie ein Zuführmodul auf einem Bauelementetisch gerüstet. In der Liniensoftware
(SIPLACE Pro) können Bauelemente für das Dippen ausgewählt und die entsprechenden Parame-
ter eingestellt werden. Die LDU stellt in einem bestimmten Bereich das Flussmittel in einer genau
definierten Stärke (Schichtdicke) bereit. Mittels automatisch ausgeführter Applikationsvorgänge
wird die Flussmittelschicht immer wieder erneuert. Dadurch wird gewährleistet, dass die Bauele-
mente immer in eine frische Flussmittelschicht eingetaucht werden und so immer gleich bleibende
Prozessbedingungen herrschen.
Die LDU kann grob in einen mechanischen Teil - die so genannte Applikationseinheit - und in einen
elektrischen Teil - die so genannte Steuereinheit - unterteilt werden.
Steuereinheit
Die Steuereinheit enthält die elektrischen Teile wie Energieversorgung, Schnittstellen, Steuerung
und Bedieneinheit.
Applikationseinheit
Die Applikationseinheit hat zwei Bewegungsachsen. Die Rakelachse bewegt einen Schlitten vor-
wärts und rückwärts. Die Hubachse bewegt die Hubeinheit auf und ab. Beide Achsen werden
durch Elektromotoren und ein Spindelsystem angetrieben. Durch einen Drehgeber (Encoder) auf
der Motorwelle wird die aktuelle Position der Spindel ermittelt. An den beiden Achsen befinden sich
Sensoren, die anzeigen, wann die Achse eine Endlage erreicht hat.

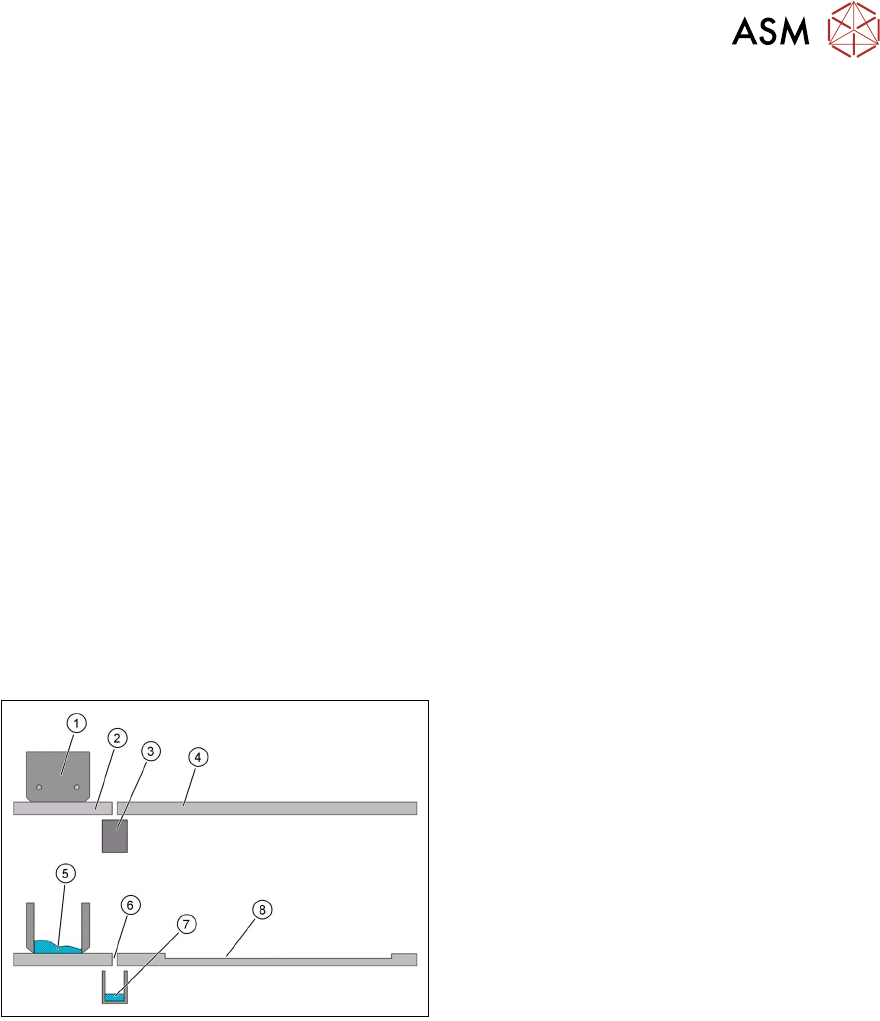

Die Applikationseinheit der LDU besteht im We-
sentlichen aus folgenden Teilen:
1. Flussmittelbehälter
2. Parkplatte
3. Auffangwanne
4. Dipping-Platte
5. Flussmittel
6. Übergang
7. Flussmittel in der Auffangwanne
8. Kavität
