3 Funktionsbeschreibung und Aufbau
3.1 Funktionsbeschreibung
20 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020

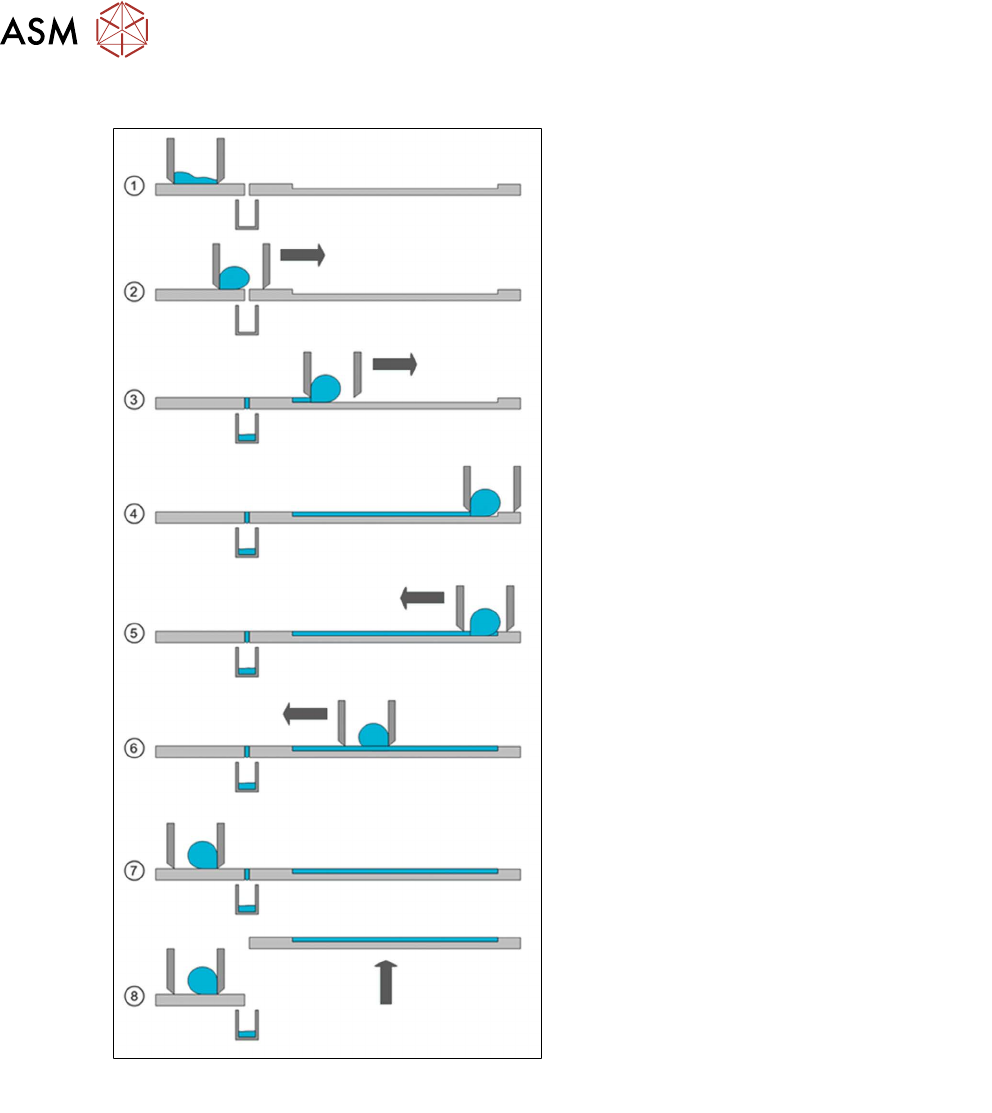

Applikationsvorgang
1. Die Applikationseinheit steht in der Start-
position. Dabei befindet sich der Flussmit-
telbehälter über der Parkplatte in der Park-
position. Neues Flussmittel wurde soeben
eingefüllt und verteilt sich auf den "Boden"
des Flussmittelbehälters. Die Dipping-
Platte befindet sich in der Applikationsposi-
tion.
2. Die Applikation startet. Der Schlitten mit
dem Flussmittelbehälter fährt nach vorne
in Richtung Dipping-Platte. Das Flussmittel
im Flussmittelbehälter bildet sich je nach
Viskosität des Flussmittels zu einer Walze
bzw. Rolle aus.
3. Der Flussmittelbehälter erreicht die Kavität
der Dipping-Platte. Das Flussmittel wird in
der Kavität verteilt und durch die untere
Kante des Flussmittelbehälters abgestreift.
4. Der Schlitten fährt bis zur Wendeposition
am Ende der Dipping-Platte. Die gesamte
Kavität ist nun mit Flussmittel gefüllt.
5. Der Schlitten fährt wieder zurück.
6. Die Flussmittelwalze bildet sich an der
anderen Seite des Flussmittelbehälters
aus. Die Kante streicht das Flussmittel auf
der Dipping-Platte sauber ab und sorgt so-
mit für eine gleich bleibende Schichtdicke.
7. Der Schlitten hat die Startposition auf der
Parkplatte erreicht. Flussmittel, das evtl. in
den Spalt am Übergang gelaufen ist, wird
durch die Auffangwanne aufgefangen.
8. Die Hubeinheit fährt die Dipping-Platte aus
der Applikationsposition in die Dip-Posi-
tion. Jetzt kann der Bestückkopf die Bau-
elemente in das Flussmittel eintauchen.
Für jeden weiteren Applikationsvorgang fährt
die Hubeinheit die Dipping-Platte wieder in die
Applikationsposition zurück und die Schritte 1-8
werden ausgeführt.
3 Funktionsbeschreibung und Aufbau
3.1 Funktionsbeschreibung
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 21

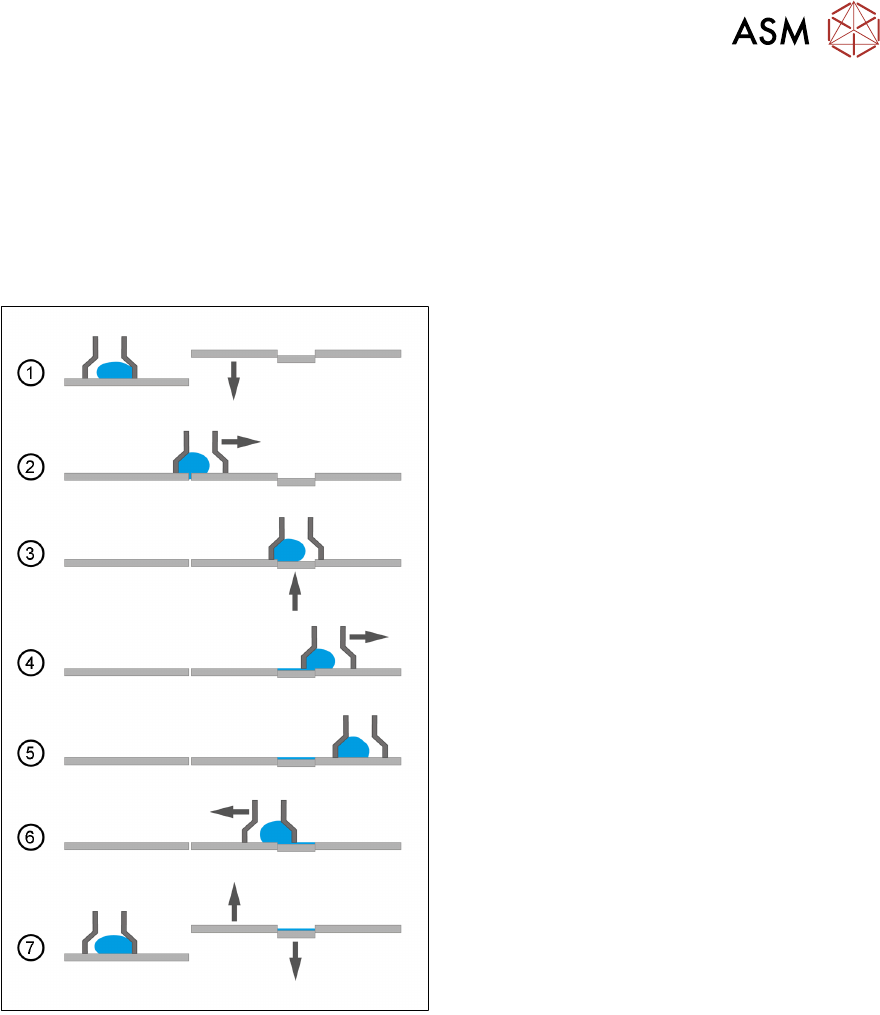

Applikationsvorgang (LDU 2 X mit Option Auto-Kavität)
Bei der Verwendung einer Dipping-Platte mit Option Auto-Kavität weicht der Rakelzyklus vom Zy-
klus einer Standard-Dipping-Platte mit fester Kavitätstiefe ab.
Der Bestückkopf übt eine Kraft auf die Kavitätsplatte aus, während ein Bauelement gedippt wird.
Für den Dipp-Vorgang wird die Kavitätsplatte auf die niedrigste Position herunter gefahren, wo sie
von den Anschlagplatten mechanisch gestützt wird. So wird Schaden an der Hebemechanik ver-
mieden. Für den Applikationsvorgang wird die Kavitätsplatte nach oben in die korrekte Kavitätstiefe
gefahren, um die korrekte Flussmittelmenge zu erhalten.
1. Die Dipping-Platte fährt aus der Abholposi-
tion in die Applikationsposition herunter.
Die Kavität bleibt in der Abholposition.
2. Der Flussmittelbehälter fährt zur Kavität.
3. Der Flussmittelbehälter stoppt über der
Kavität. Die Kavität fährt aus der Abhol-
position in die Applikationsposition herun-
ter.
4. Der Flussmittelbehälter fährt zur Wende-
position und füllt dabei die Kavität mit
Flussmittel.
5. Der Flussmittelbehälter erreicht die Wend-
eposition.
6. Der Flussmittelbehälter fährt zurück zur
Parkplatte.
7. Der Flussmittelbehälter erreicht die Park-
position auf der Parkplatte. Die Dipping-
Platte fährt von der Applikationsposition in
die Abholposition hinauf. Die Kavität fährt
von der Applikationsposition in die Abhol-
position herunter.
3 Funktionsbeschreibung und Aufbau
3.2 Aufbau
22 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020
3.2 Aufbau

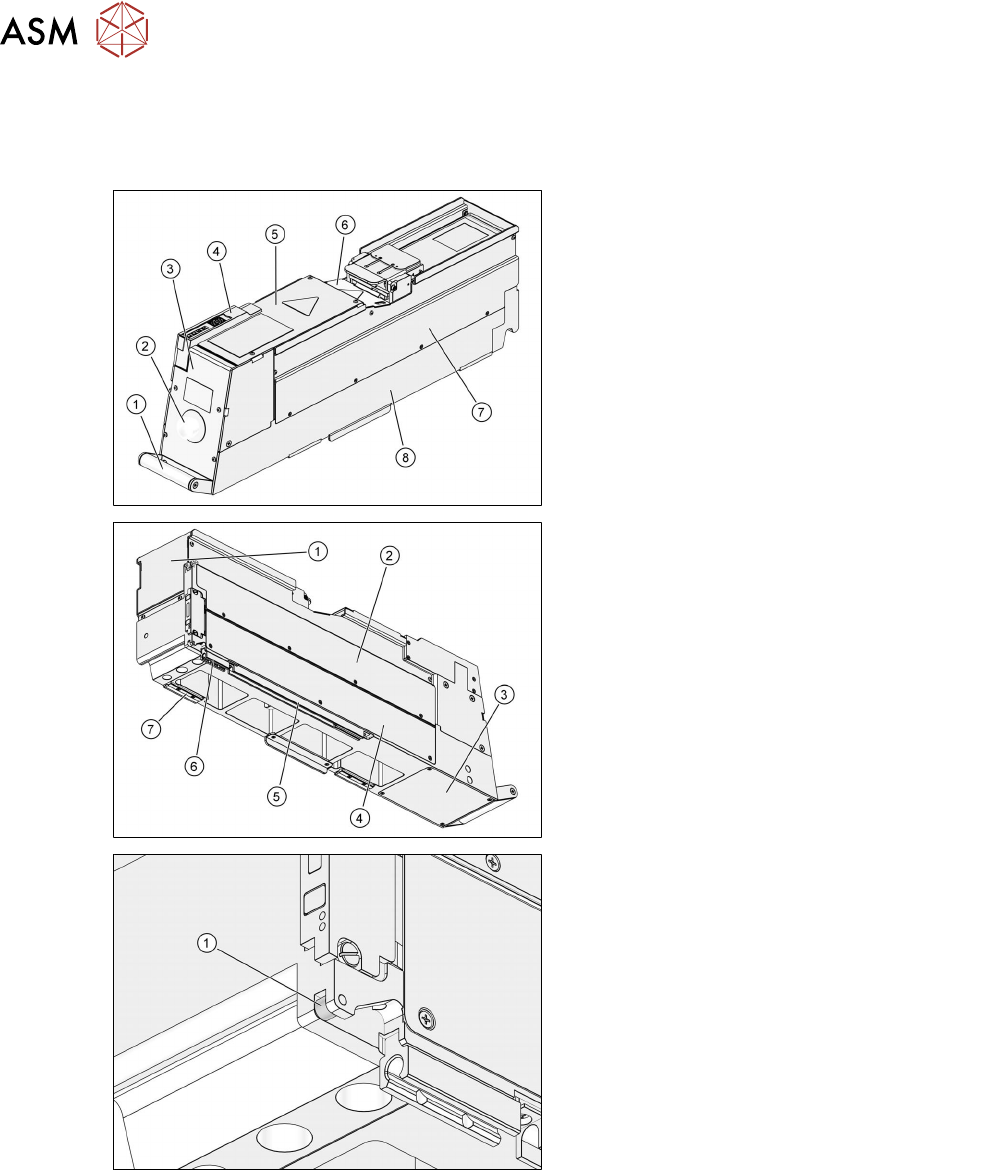

3.2.1 Gehäuse
1. Griff
2. NOT-HALT-Taster
3. Hintere Abdeckung
4. Bedienoberfläche
5. Obere Abdeckung
6. Abdeckung Kupplungen
7. Rechtes Seitenblech
8. Grundkörper
1. Vordere Abdeckung
2. Linkes Seitenblech
3. Untere Abdeckung
4. Abdeckung der Steuerplatine
5. Hintere Gleitschiene
6. Vordere Gleitschiene
7. Stützblock
1. Verschlussrolle
