3 Funktionsbeschreibung und Aufbau
3.1 Funktionsbeschreibung
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 21
Applikationsvorgang (LDU 2 X mit Option Auto-Kavität)
Bei der Verwendung einer Dipping-Platte mit Option Auto-Kavität weicht der Rakelzyklus vom Zy-
klus einer Standard-Dipping-Platte mit fester Kavitätstiefe ab.
Der Bestückkopf übt eine Kraft auf die Kavitätsplatte aus, während ein Bauelement gedippt wird.
Für den Dipp-Vorgang wird die Kavitätsplatte auf die niedrigste Position herunter gefahren, wo sie
von den Anschlagplatten mechanisch gestützt wird. So wird Schaden an der Hebemechanik ver-
mieden. Für den Applikationsvorgang wird die Kavitätsplatte nach oben in die korrekte Kavitätstiefe
gefahren, um die korrekte Flussmittelmenge zu erhalten.
1. Die Dipping-Platte fährt aus der Abholposi-
tion in die Applikationsposition herunter.
Die Kavität bleibt in der Abholposition.
2. Der Flussmittelbehälter fährt zur Kavität.
3. Der Flussmittelbehälter stoppt über der
Kavität. Die Kavität fährt aus der Abhol-
position in die Applikationsposition herun-
ter.
4. Der Flussmittelbehälter fährt zur Wende-
position und füllt dabei die Kavität mit
Flussmittel.
5. Der Flussmittelbehälter erreicht die Wend-
eposition.
6. Der Flussmittelbehälter fährt zurück zur
Parkplatte.
7. Der Flussmittelbehälter erreicht die Park-
position auf der Parkplatte. Die Dipping-
Platte fährt von der Applikationsposition in
die Abholposition hinauf. Die Kavität fährt
von der Applikationsposition in die Abhol-
position herunter.
3 Funktionsbeschreibung und Aufbau
3.2 Aufbau
22 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020
3.2 Aufbau
3.2.1 Gehäuse
1. Griff
2. NOT-HALT-Taster
3. Hintere Abdeckung
4. Bedienoberfläche
5. Obere Abdeckung
6. Abdeckung Kupplungen
7. Rechtes Seitenblech
8. Grundkörper
1. Vordere Abdeckung
2. Linkes Seitenblech
3. Untere Abdeckung
4. Abdeckung der Steuerplatine
5. Hintere Gleitschiene
6. Vordere Gleitschiene
7. Stützblock
1. Verschlussrolle
3 Funktionsbeschreibung und Aufbau
3.2 Aufbau
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 23

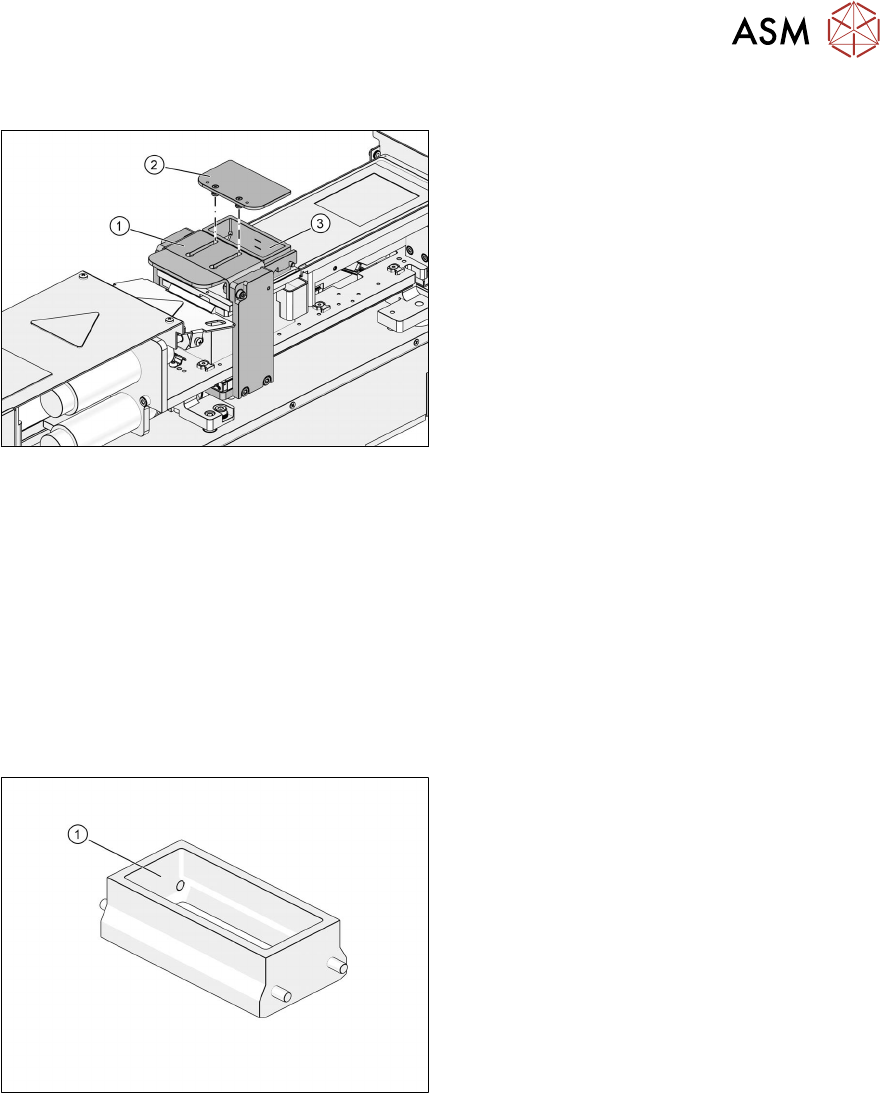

3.2.2 Rakeleinheit
1. Niederhalter
2. Abdeckung
3. Flussmittelbehälter
Die abnehmbare Abdeckung des Flussmittelbehälters verhindert, dass etwas in den Flussmittelbe-
hälter fällt. Der Niederhalter hält den Flussmittelbehälter in der korrekten Position. Durch Druck auf
den Niederhalter kann der Flussmittelbehälter leicht entnommen werden.
Diese Flussmittelbehälter sind für die LDU verfügbar:
●
Standardbehälter [00117107-xx]
●
Kleiner Behälter [00117108-xx]
Flussmittelbehälter für LDU 2 X mit Option Auto-Kavität
Bei der Verwendung einer Dipping-Platte mit Auto-Kavität ist ein spezieller Flussmittelbehälter
erforderlich [03154869-xx], der einen breiteren Bereich auf der Dipping-Platte abdeckt. Dies ist
wichtig, um einen eventuellen Überlauf von Flussmittel aufzufangen, wenn sich die Kavität zur
Applikation nach oben bewegt.
1. Flussmittelbehälter für Dipping-Platte mit
Auto-Kavität
