4 Bedienung
4.1 Einstellungen in SIPLACE Pro
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 41
4 Bedienung
4.1 Einstellungen in SIPLACE Pro
HINWEIS
Zielgruppe: Rüstungsbediener
Das beschriebene Verfahren ist eine unregelmäßig auftretende Aufgabe, die nur von einem
geschulten Bediener mit speziellen Kenntnissen (Rüstungsbediener) durchgeführt werden
sollte.
Damit die LDU in einem Bestückauftrag verwendet werden kann, müssen vor der Inbetriebnahme
die entsprechenden Einstellungen in SIPLACE Pro vorgenommen werden:
●
Rüstung der LDU
●
Definieren der Dipping-Platte
●
Zuordnen der Dipping-Platte zu der LDU
●
Definieren des Flussmittels
●
Zuordnen des Flussmittel zu der LDU
●
Festlegen der Parameter für den verwendeten Flussmittel-Füllstandssensor
●
Dipping-Parameter für die verwendeten Bauelemente:
– Verwendetes Flussmittel
– Kavitätentiefe
– Dipp-Reihenfolge
– Andrückkraft beim Dippen
– Haltezeit beim Dippen
– Verfahrprofil beim Dippen
– Wartezeit beim Bestücken
●
Verarbeitungsparameter für die verwendeten Flussmittel:
– Vernarbungszeit
– Aushärtezeit
– Werte des Flussmittel-Füllstandssensors
– Dipp-Rand
– Rakelgeschwindigkeit
– Anzahl der Rakelzyklen während des Aufwärmens
4 Bedienung
4.1 Einstellungen in SIPLACE Pro
42 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020
4.1.1 Die LDU Rüsten
●
Je nach Kopf und BE-Wechseltisch prüft SIPLACE Pro, ob die LDU erreichbar ist oder nicht.
Eine allgemeine Einschränkung besteht nicht.
●
SIPLACE Pro prüft je nach Kopf und Wechseltisch, ob die LDU erreichbar ist oder nicht. Es
gibt keine allgemeine Einschränkung.
●
Die LDU kann direkt neben Zuführmodulen gerüstet werden.
●
Die LDU sollte nicht neben Zuführmodulen für sehr kleine Bauelemente gerüstet werden.
●
Linearzuführmodule und Stick Feeder sollten nicht auf demselben BE-Wechseltisch wie die
LDU gerüstet werden.

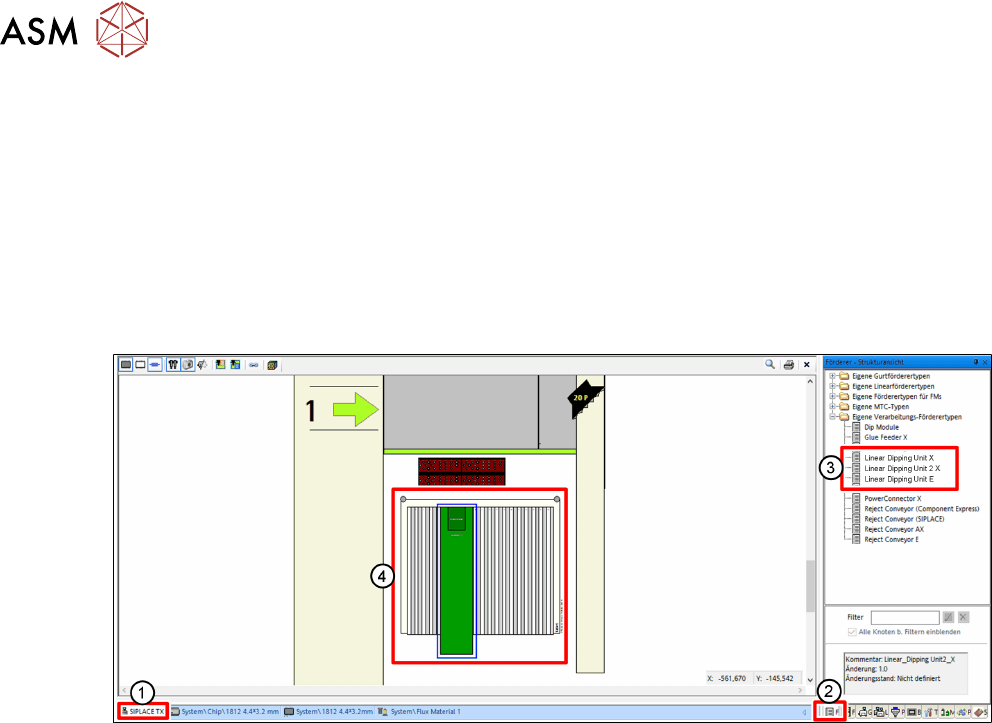

► Klicken Sie in SIPLACE Pro auf die Registerkarte Rüstung (1).
► Klicken Sie auf die Registerkarte Förderer-Strukturansicht(2).
► Ziehen Sie die entsprechende LDU-Variante aus der Strukturansicht(3) in die gewünschte
Spur des BE-Wechseltisches(4)
.
4 Bedienung
4.1 Einstellungen in SIPLACE Pro
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 43
4.1.2 Dipping-Platte definieren
Dipping-Platten-Objekt erstellen

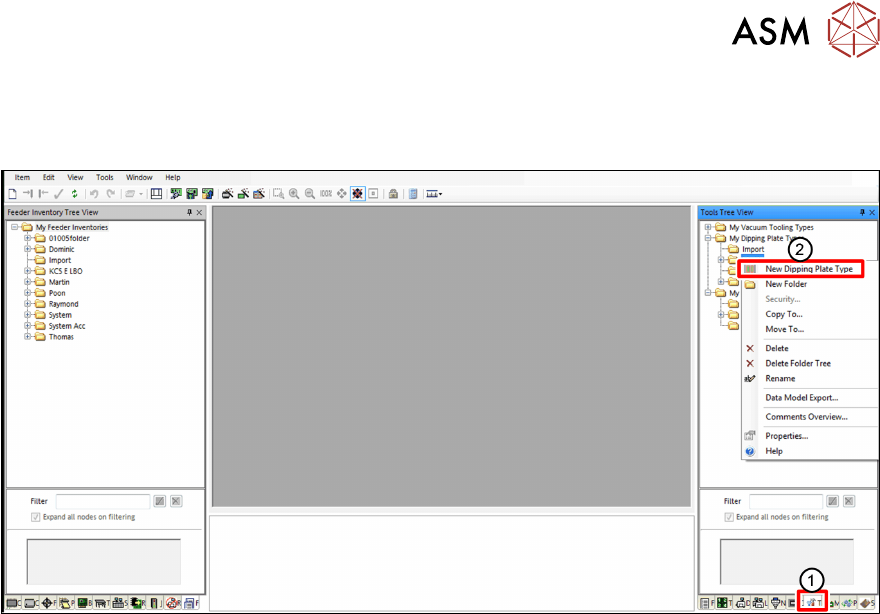

► Klicken Sie in SIPLACE Pro auf die Registerkarte Extras (1).
► Klicken Sie in der Tools - Strukturansicht mit der rechten Maustaste auf den Ordner, zu dem
Sie eine neue Dipping-Platte hinzufügen möchten.
► Wählen Sie im Menü Neuer Dipping-Plattentyp (2).
Es gibt 3 Dipping-Plattentypen, die mit der LDU 2 X verwendet werden können:
●
Standard-Dipping-Platten mit einer Kavität fester Tiefe
●
Spezial-Dipping-Platten mit mehreren Kavitäten mit festen Tiefen (Kavitäten auf einer Dip-
ping-Platte können unterschiedliche Größen und Tiefen haben)
●
Dipping-Platten mit Auto-Kavität, die eine Kavität mit einstellbarer Tiefe haben (nur für LDU 2
X mit Option Auto-Kavität)
