4 Bedienung 4.1 Einstellungen in SIPLACE Pro Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 49 ► Geben Sie die geeigneten Koordinaten und die Kavitätentiefe jeder Kavität in die entspre- chenden Felder ein (…
4 Bedienung
4.1 Einstellungen in SIPLACE Pro
48 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020
► Klicken Sie auf das Symbol Einfügen (1) oder klicken Sie alternativ mit der rechten Maus-
taste auf den grauen Bereich und wählen Sie im Menü Einfügen
(2).
Eine neue Reihe, die eine Kavität darstellt, wird in die Tabelle eingefügt.
► Wiederholen Sie diesen Schritt, um mehrere Reihen (Kavitäten) in die Tabelle einzufügen.
4 Bedienung
4.1 Einstellungen in SIPLACE Pro
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 49

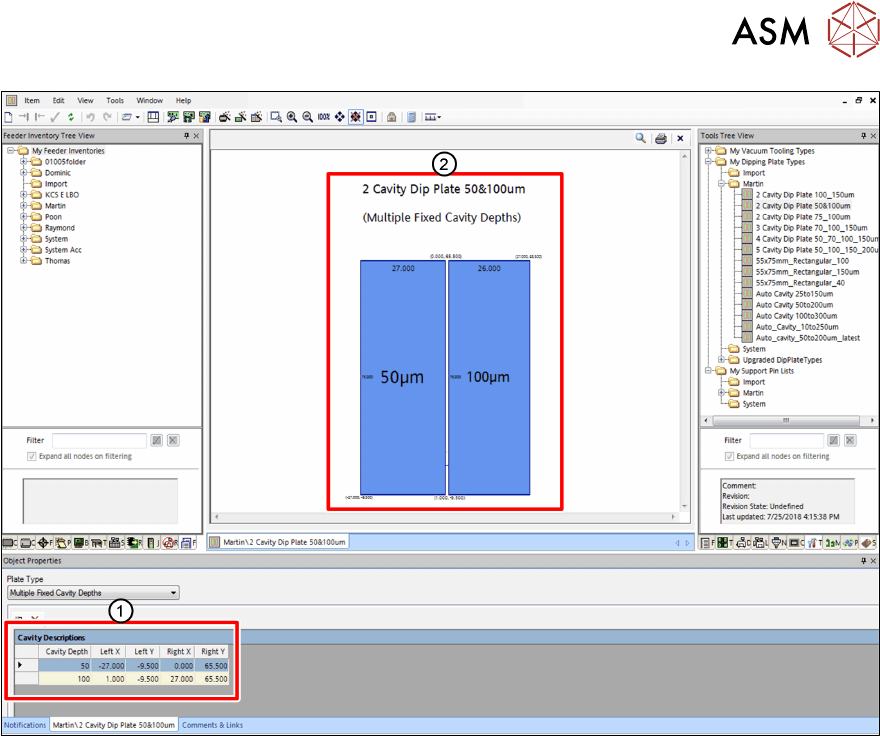

► Geben Sie die geeigneten Koordinaten und die Kavitätentiefe jeder Kavität in die entspre-
chenden Felder ein (1)
.
Kavitätentiefe: Tiefen der Kavitäten
Links X / Links Y: linke untere Ecken der Kavitäten
Rechts X / Rechts Y: rechte obere Ecken der Kavitäten
Die Koordinaten und die Kavitätentiefen der Kavitäten werden im Anzeigebereich angezeigt (2).
4 Bedienung
4.1 Einstellungen in SIPLACE Pro
50 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020

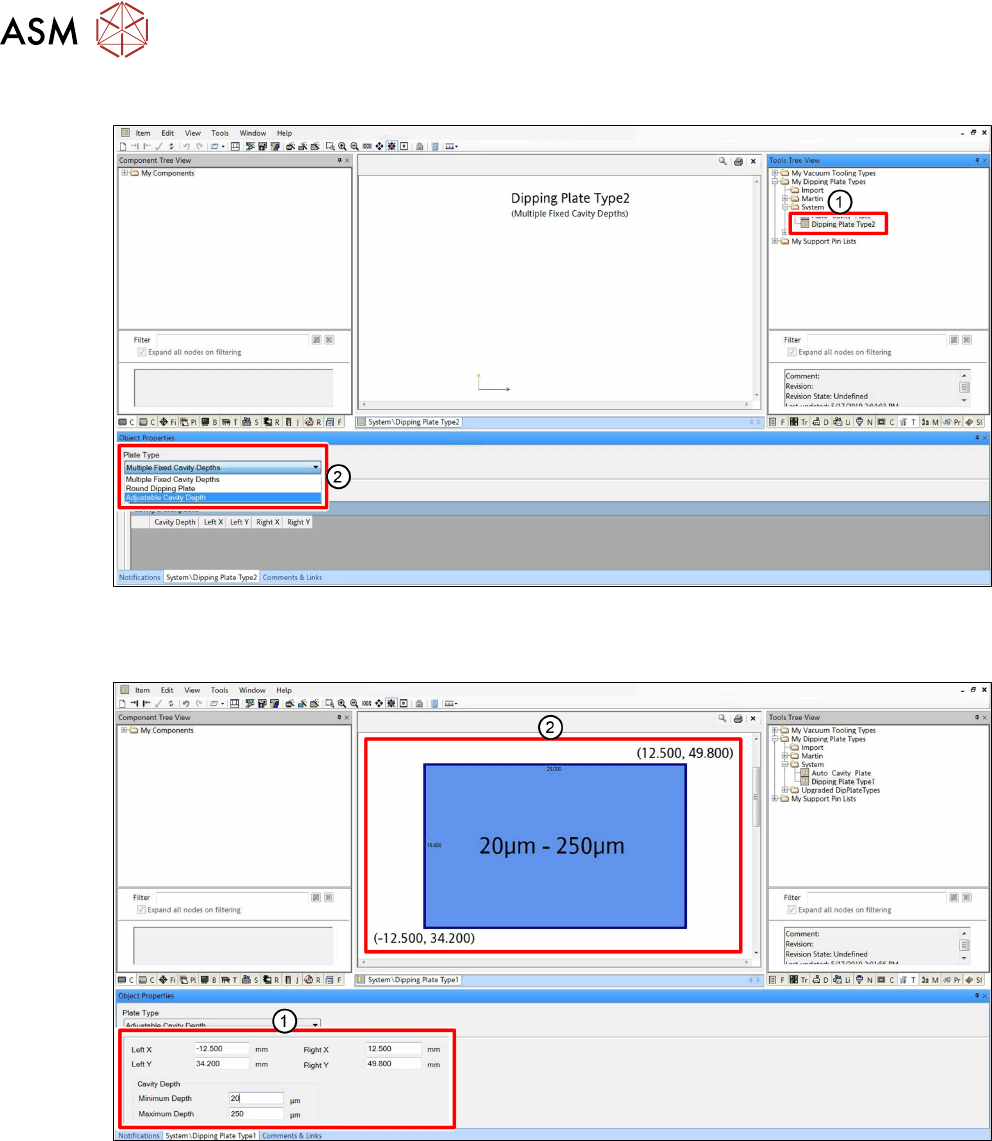

Dipping-Platte mit Auto-Kavität definieren (nur für LDU 2 X mit Option Auto-Kavität)
► Wählen Sie in Tools - Strukturansicht die Dipping-Platte, die definiert werden soll (1).
► Wählen Sie im Bereich Objekt-Eigenschaften im Menü Plattentyp Einstellbare Kavitäten-
tiefe (2).
► Geben Sie die geeigneten Koordinaten und den Kavitätentiefenbereich in die entsprechenden
Felder ein (1)
.
Links X / Links Y: linke untere Ecke der Kavität
Rechts X / Rechts Y: rechte obere Ecke der Kavität
Minimale / Maximale Kavitätentiefe: Verfahrbereich der Kavitätsplatte
Die Koordinaten und der Tiefenbereich der Kavität werden im Anzeigebereich angezeigt (2).
