4 Bedienung
4.1 Einstellungen in SIPLACE Pro
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 51
4.1.3 LDU eine Dipping-Platte und ein Flussmittel zuordnen
Auf einem Bestückautomaten können mehrere LDU-Einheiten verwendet werden. Jede LDU kann
mit einem anderen Dipping-Plattentyp ausgestattet und mit einem anderen Flussmittel gefüllt wer-
den, das den Dipping-Anforderungen der Bauelemente entspricht. Zu diesem Zweck muss jeder
LDU-Rüstung die entsprechende Dipping-Platte und das Flussmittel zugeordnet werden.

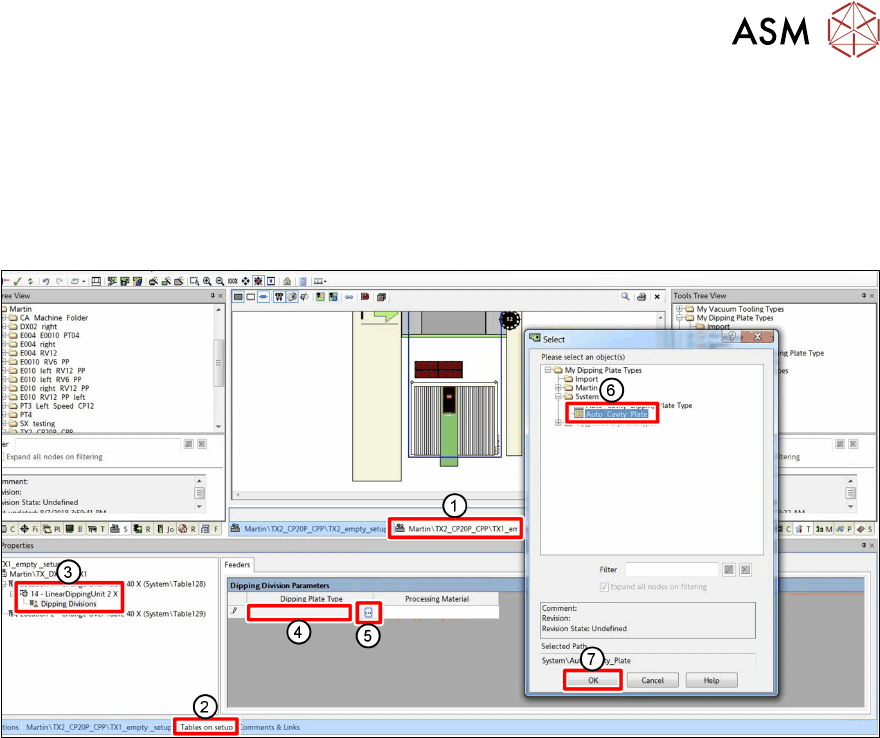

LDU 2 X eine Dipping-Platte zuordnen
► Klicken Sie in SIPLACE Pro auf die Registerkarte Rüstung (1).
► Klicken Sie in der Ansicht Objekt-Eigenschaftenauf die Registerkarte Tische in Rüs-
tung(2).
► Klicken Sie in der Strukturansicht Eigenschaften auf den Ordner Dipping-Fächer der ge-
wünschten LDU 2 X (3)
.
► Klicken Sie auf das leere Feld in der Spalte Dipping-Plattentyp des Bereichs Dipping-Fach-
parameter (4).
Es wird die Taste Auswahl mit drei Punkten angezeigt.
► Klicken Sie auf die Schaltfläche Auswahl (5).
Es wird ein Dialogfenster angezeigt.
► Klicken Sie in der Strukturansicht auf die gewünschte Dipping-Platte (6).
► Klicken Sie auf OK (7).
4 Bedienung
4.1 Einstellungen in SIPLACE Pro
52 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020
LDU 2 X ein Flussmittel zuordnen
► Klicken Sie auf das leere Feld in der Spalte Verarbeitungsmaterial des Bereichs Dipping-
Fach-Parameter (1).
Es wird die Taste Auswahl mit drei Punkten angezeigt.
► Klicken Sie auf die Schaltfläche Auswahl (2).
Es wird ein Dialogfenster angezeigt.
► Klicken Sie in der Strukturansicht auf das gewünschte Flussmittel (3).
► Klicken Sie auf OK (4).
Die Dipping-Platte und das der LDU 2 X zugeordnete Flussmittel werden nun in der Tabelle Dipping-
Fach-Parameter im Bereich Förderer (1) und auf dem LDU 2 X-Symbol im Anzeigebereich (2) ange-
zeigt.
4 Bedienung
4.1 Einstellungen in SIPLACE Pro
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 53
4.1.4 Ein Bauelement zum Dippen auswählen
Für jedes verwendete Bauelement kann angegeben werden, dass es gedippt werden soll:
► Klicken Sie in SIPLACE Pro auf die Registerkarte des entsprechenden Bauelements(1).
► Klicken Sie in der Ansicht Objekt-Eigenschaften auf die Registerkarte des Bauelements(2).
► Aktivieren Sie die Option Dippen ist erforderlich(3).
4.1.5 Einem Bauelement ein Flussmittel zuweisen
Jedem Bauelement, das gedippt werden soll, muss ein Flussmittel zugewiesen werden.
► Klicken Sie in SIPLACE Pro auf die Registerkarte der Gehäuseform des entsprechenden Bau-
elements(1)
.
► Klicken Sie in der Ansicht Objekt-Eigenschaften auf die Registerkarte Bearbeitung(2).
► Klicken Sie im Bereich Dippen unter Verarbeitungsmaterial(3) auf die Schaltfläche mit dem
Pfeil.
Der Dialog zum Auswählen des Flussmittels wird angezeigt.
► Klicken Sie in der Strukturansicht auf das gewünschte Flussmittel.
► Klicken Sie auf OK.
