4 Bedienung
4.1 Einstellungen in SIPLACE Pro
52 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020
LDU 2 X ein Flussmittel zuordnen

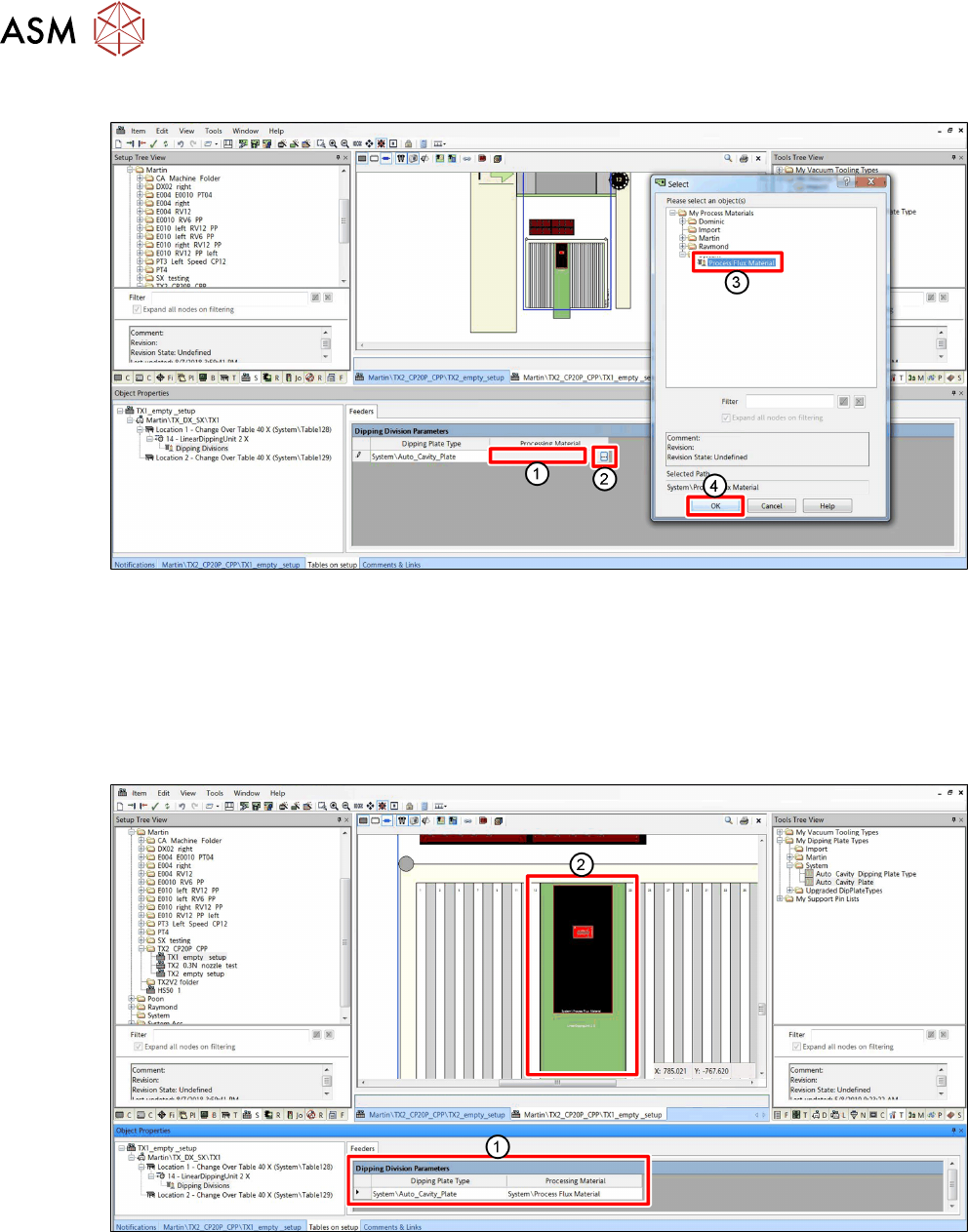

► Klicken Sie auf das leere Feld in der Spalte Verarbeitungsmaterial des Bereichs Dipping-
Fach-Parameter (1).
Es wird die Taste Auswahl mit drei Punkten angezeigt.
► Klicken Sie auf die Schaltfläche Auswahl (2).
Es wird ein Dialogfenster angezeigt.
► Klicken Sie in der Strukturansicht auf das gewünschte Flussmittel (3).
► Klicken Sie auf OK (4).
Die Dipping-Platte und das der LDU 2 X zugeordnete Flussmittel werden nun in der Tabelle Dipping-
Fach-Parameter im Bereich Förderer (1) und auf dem LDU 2 X-Symbol im Anzeigebereich (2) ange-
zeigt.
4 Bedienung
4.1 Einstellungen in SIPLACE Pro
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 53
4.1.4 Ein Bauelement zum Dippen auswählen
Für jedes verwendete Bauelement kann angegeben werden, dass es gedippt werden soll:

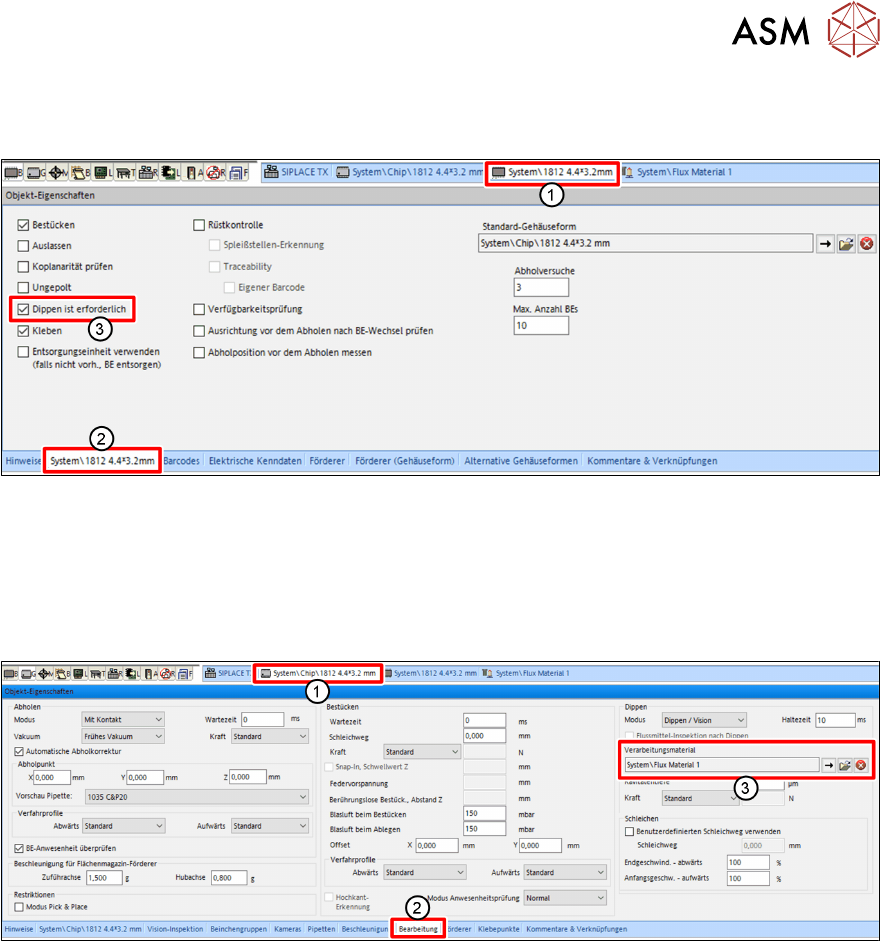

► Klicken Sie in SIPLACE Pro auf die Registerkarte des entsprechenden Bauelements(1).
► Klicken Sie in der Ansicht Objekt-Eigenschaften auf die Registerkarte des Bauelements(2).
► Aktivieren Sie die Option Dippen ist erforderlich(3).
4.1.5 Einem Bauelement ein Flussmittel zuweisen
Jedem Bauelement, das gedippt werden soll, muss ein Flussmittel zugewiesen werden.
► Klicken Sie in SIPLACE Pro auf die Registerkarte der Gehäuseform des entsprechenden Bau-
elements(1)
.
► Klicken Sie in der Ansicht Objekt-Eigenschaften auf die Registerkarte Bearbeitung(2).
► Klicken Sie im Bereich Dippen unter Verarbeitungsmaterial(3) auf die Schaltfläche mit dem
Pfeil.
Der Dialog zum Auswählen des Flussmittels wird angezeigt.
► Klicken Sie in der Strukturansicht auf das gewünschte Flussmittel.
► Klicken Sie auf OK.
4 Bedienung
4.1 Einstellungen in SIPLACE Pro
54 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020
4.1.6 Parameter des Flussmittel-Füllstandssensors einstellen
Die Parameter für den Flussmittel-Füllstandssensor sind für jedes Flussmittel spezifisch:

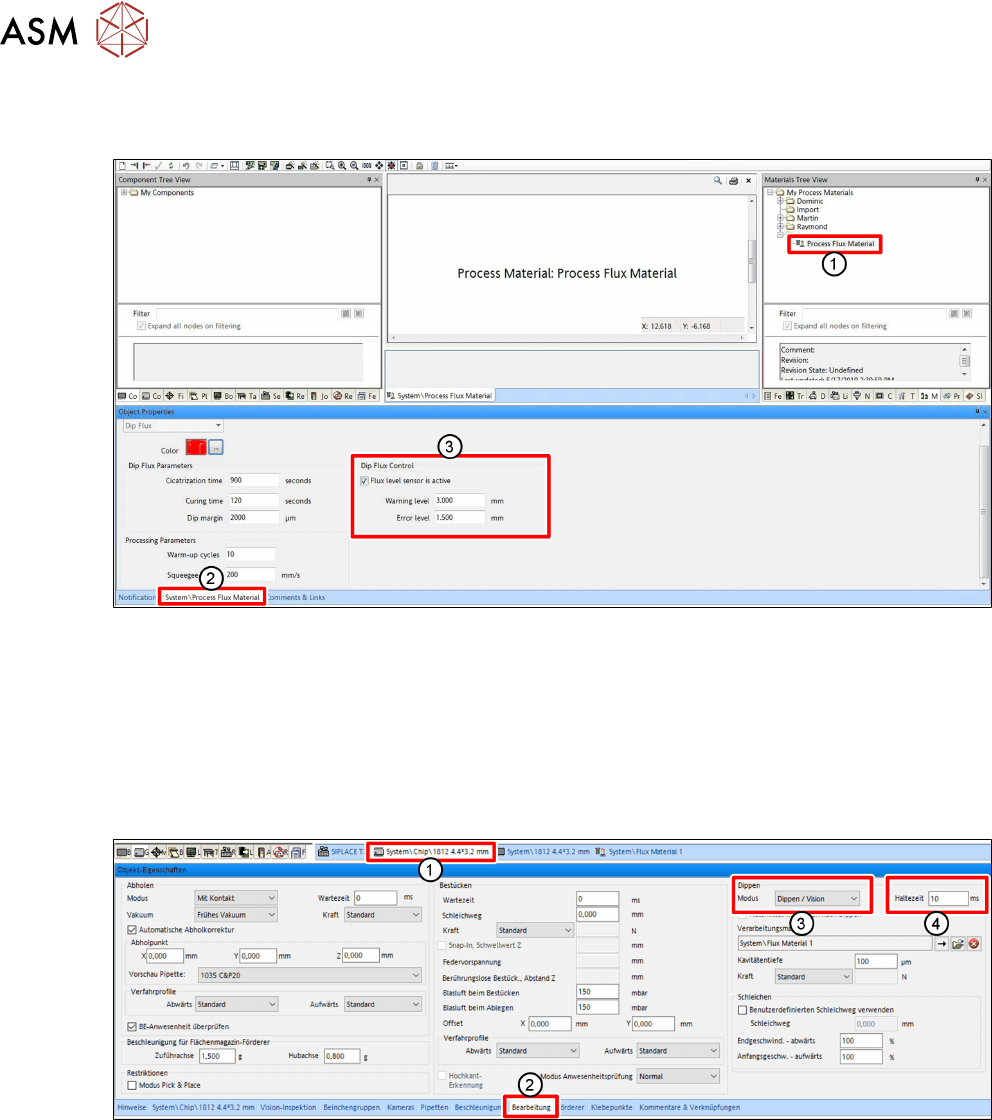

► Wählen Sie in SIPLACE Pro das Flussmittel (1) in der Materialien - Strukturansicht.
► Klicken Sie auf die Registerkarte des Flussmittels (2), um die Eigenschaften im Editor anzu-
zeigen.
► Markieren Sie im Bereich Dipp-Flussmittel-Kontrolle (3) Flussmittel-Füllstandssensor ist
aktiv, um den Flussmittel-Füllstandssensor für dieses Flussmittel zu aktivieren.
► Geben Sie die geeigneten Werte für Warnstufe und Fehlerstufe ein.
4.1.7 Dipp-Reihenfolge und Haltezeit einstellen
► Klicken Sie in SIPLACE Pro auf die Registerkarte der Gehäuseform des entsprechenden Bau-
elements(1)
.
► Klicken Sie in der Ansicht Objekt-Eigenschaften auf die Registerkarte Bearbeitung(2).
► Wählen Sie im Bereich Dippen unter Modus (3) die Dipp-Reihenfolge aus.
► Tragen Sie in das Eingabefeld Haltezeit (4) die Haltezeit in Millisekunden[ms] ein.
Informationen zur Haltezeit finden Sie in Kapitel 3.3.6 "Dipp-Vorgang und Haltezeit" [}40].
Informationen zu den einzelnen Dipp-Reihenfolgen finden Sie in der Online-Hilfe der Liniensoft-
ware.
