4 Bedienung
4.1 Einstellungen in SIPLACE Pro
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 55

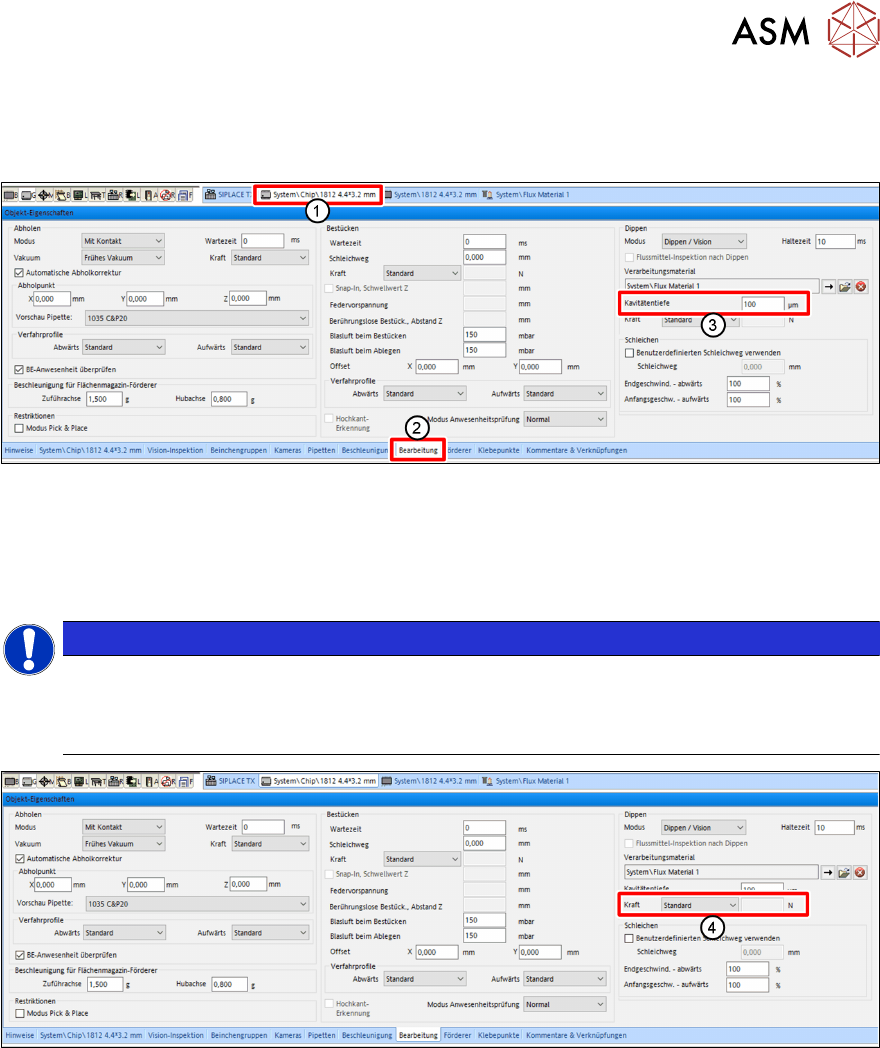

4.1.8 Kavitätentiefe und Andrückkraft einstellen
Um eine gute Beschichtung eines Bauelements mit Flussmittel zu erhalten, muss diesem Bauele-
ment eine geeignete Kavitätstiefe für das Dippen zugeordnet werden.
► Klicken Sie in SIPLACE Pro auf die Registerkarte der Gehäuseform des entsprechenden Bau-
elements(1)
.
► Klicken Sie in der Ansicht Objekt-Eigenschaften auf die Registerkarte Bearbeitung(2).
► Geben Sie im Bereich Dippen in das Eingabefeld Kavitätentiefe die Kavitätentiefe in Mikro-
metern [µm] ein (3)
.
HINWEIS
Achten Sie darauf, dass Ihre Einrichtung mindestens eine Kombination aus Kavitä-
tentiefe und Flussmittel enthält, die den Dipping-Anforderungen für dieses Bauele-
ment entspricht (siehe Kapitel 4.1.3
"LDU eine Dipping-Platte und ein Flussmittel
zuordnen" [
}
51]).
► Wählen Sie im Bereich Dippen aus dem Menü Kraft (4) den gewünschten Modus für die
Andrückkraft aus:
●
Standard
●
Spezifisch
●
Sehr gering
► Wenn Sie Spezifisch wählen, dann können Sie in das Eingabefeld rechts daneben die
gewünschte Andrückkraft in Newton [N] eintragen.
4 Bedienung
4.1 Einstellungen in SIPLACE Pro
56 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020

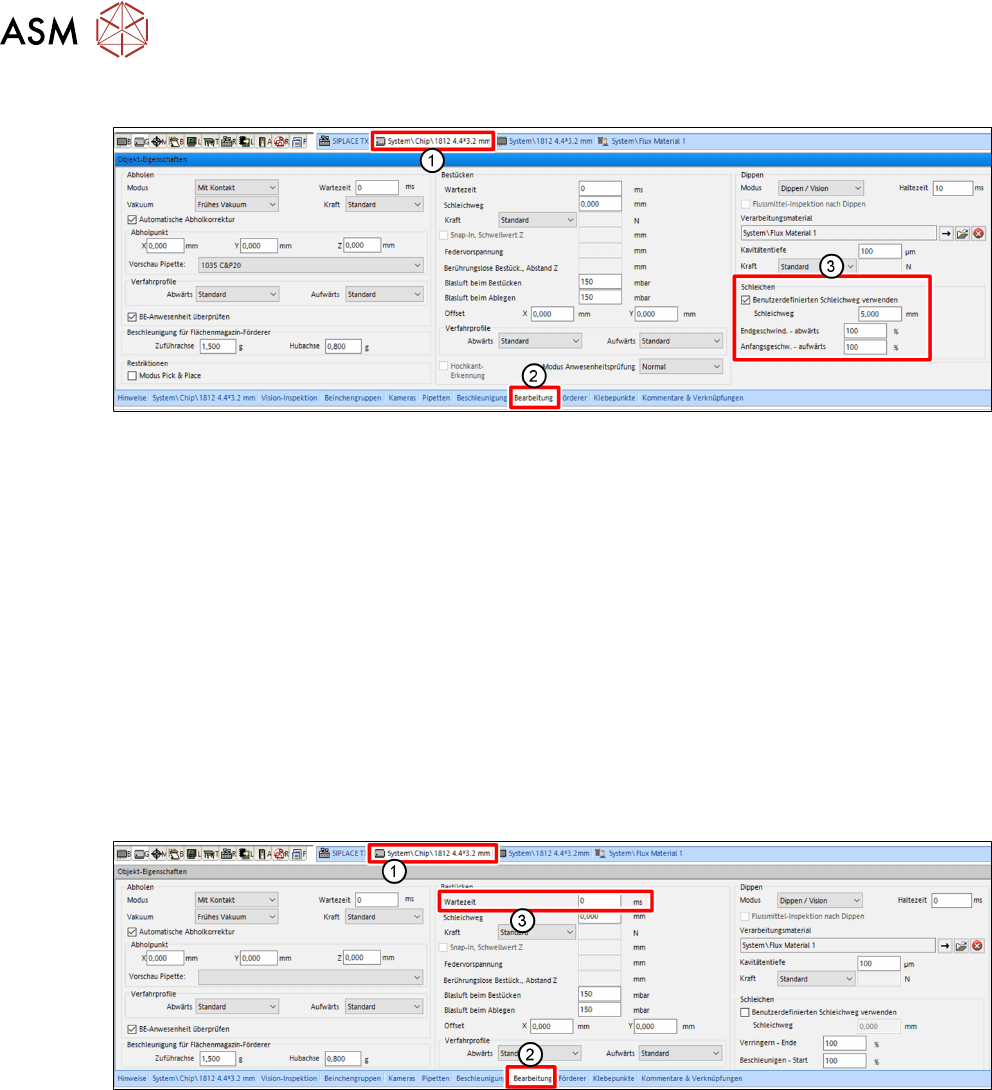

4.1.9 Schleichweg einstellen
► Klicken Sie in SIPLACE Pro auf die Registerkarte der Gehäuseform des entsprechenden Bau-
elements(1)
.
► Klicken Sie in der Ansicht Objekt-Eigenschaften auf die Registerkarte Bearbeitung(2).
► Aktivieren Sie im Abschnitt Dippen unter Schleichen(3) die Option Benutzerdefinierten
Schleichweg verwenden(3).
► Tragen Sie in das Eingabefeld Schleichweg die gewünschte Länge des Schleichwegs ein.
► Tragen Sie in das Eingabefeld Endgeschwind. - abwärts die gewünschte Eintauchgeschwin-
digkeit ein.
► Tragen Sie in das Eingabefeld Anfangsgeschw. - aufwärts die gewünschte Ausfahrge-
schwindigkeit ein.
Informationen zu Schleichweg, Eintauchgeschwindigkeit und Ausfahrgeschwindigkeit finden Sie in
Kapitel 3.3.7
"Schleichweg" [}40].
4.1.10 Wartezeit einstellen
Je nach Bauelement und verwendetem Flussmittel kann es sinnvoll sein, das Bauelement während
des Bestückvorgangs eine kurze Wartezeit lang auf der Leiterplatte festzuhalten.
► Klicken Sie in SIPLACE Pro auf die Registerkarte der Gehäuseform des entsprechenden Bau-
elements(1)
.
► Klicken Sie in der Ansicht Objekt-Eigenschaften auf die Registerkarte Bearbeitung(2).
► Tragen Sie im Bereich Bestücken in das Eingabefeld Wartezeit(3) den Wert für die Warte-
zeitin Millisekunden[ms] ein.
4 Bedienung
4.1 Einstellungen in SIPLACE Pro
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 57

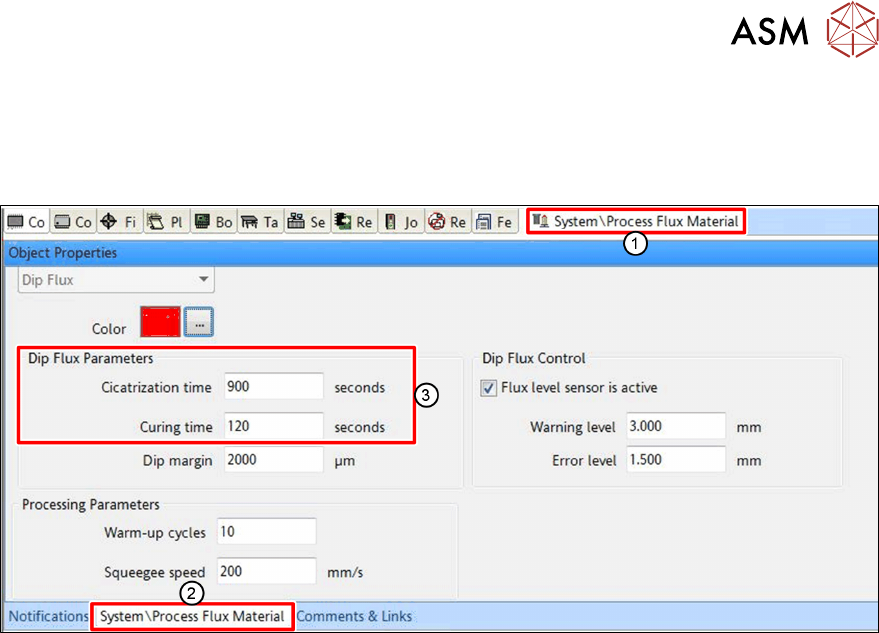

4.1.11 Vernarbungszeit eines Flussmittels einstellen
Wenn während der Produktion mit längeren Stillstandzeiten zu rechnen ist, dann sollte die Vernar-
bungszeit des verwendeten Flussmittels eingetragen werden. Die LDU führt nach Ablauf dieser
Zeit einen Applikationsvorgang durch.
► Klicken Sie in SIPLACE Pro auf die Registerkarte des entsprechenden Flussmittels(1).
► Klicken Sie in der Ansicht Objekt-Eigenschaften auf die Registerkarte des Flussmittels(2).
► Tragen Sie im Bereich Dipp-Flussmittel-Parameter(3) in das Eingabefeld Vernarbungszeit
die Vernarbungszeit des verwendeten Flussmittels in Sekunden[s] ein.
► Geben Sie im Bereich Dipp-Flussmittel-Parameter(3) im Eingabefeld Aushärtezeit die
Aushärtezeit des verwendeten Flussmittels in Sekunden[s] ein.
Die Aushärtezeit definiert die maximale Zeit, die zwischen dem Eintauchen und dem Bestü-
cken eines Bauelements nicht überschritten werden darf.
Weitere Informationen zur Vernarbungszeit von Flussmitteln finden Sie in Kapitel 3.3.3 "Vernar-
bungszeit" [}38].
