4 Bedienung
4.4 Kavitätentiefe anpassen
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 69

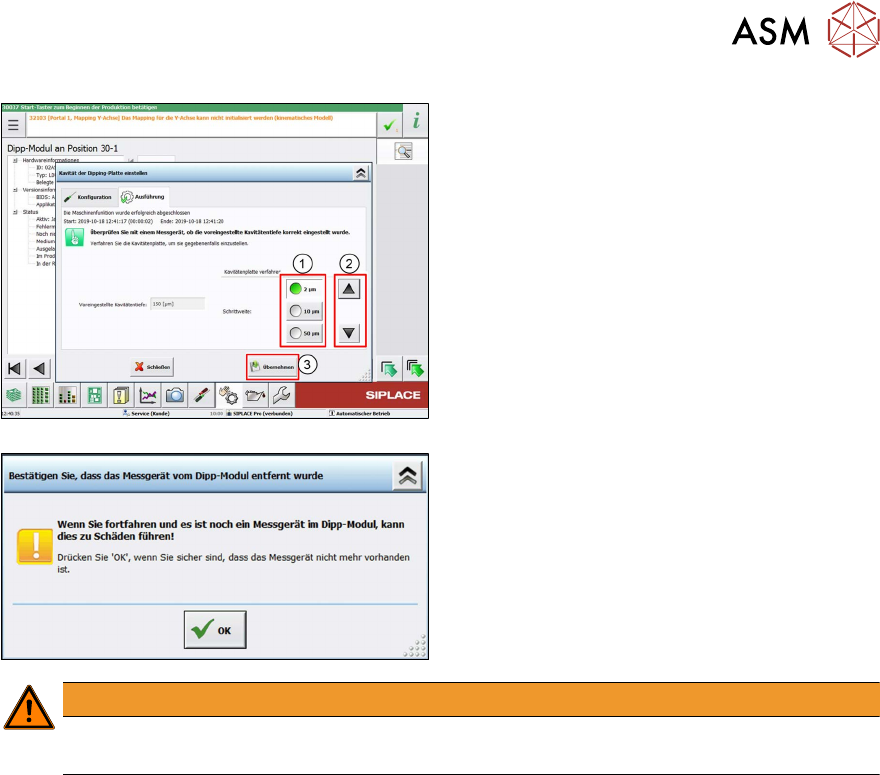

► Messen Sie die Kavitätstiefe mit der Lehre.
Wenn der gemessene Wert nicht mit dem
Referenzwert übereinstimmt, bringen Sie
die Auto-Kavitätenplatte in Schritten auf
den eingestellten Wert (50/100/150 µm).
► Wählen Sie die Schrittgröße 2/10/50 µm
(1)
und korrigieren Sie den gemessenen
Wert Schritt für Schritt, indem Sie auf die
Schaltfläche Aufwärts
oder Abwärts kli-
cken (2)
, bis der Referenzwert erreicht ist.
► Klicken Sie auf die Schaltfläche Überneh-
men (3), um den Offset der Dipping-Platte
mit Auto-Kavität und der LDU zu spei-
chern.
► Entfernen Sie die Lehre aus dem Dipp-
Modul. Die Anforderung muss nur dann
durch Klicken auf OK
bestätigt werden,
wenn Sie sicher sind, dass die Lehre wirk-
lich entfernt wurde!
WARNUNG
Beschädigungsgefahr
Das Fortfahren mit einer Lehre im Dipp-Modul kann zu Schäden führen!
Die LDU speichert den ermittelten Offset zusammen mit der Seriennummer der Dipping-Platte
intern.
Die LDU speichert die Offset-Werte für maximal 10 verschiedene Dipping-Platten mit Auto-Kavität.
Durch das Speichern einer zusätzlichen Dipping-Platte werden die Daten der ältesten Dipping-
Platte gelöscht.
4 Bedienung
4.5 Schichtdicke des Flussmittels überprüfen
70 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020
4.5 Schichtdicke des Flussmittels überprüfen
HINWEIS
Zielgruppe: Rüstungsbediener
Das beschriebene Verfahren ist eine unregelmäßig auftretende Aufgabe, die nur von einem
geschulten Bediener mit speziellen Kenntnissen (Rüstungsbediener) durchgeführt werden
sollte.
Auf dem Markt werden zahlreiche Messgeräte für Lackier- und Beschichtungsbetriebe angeboten,
mit denen man die Schichtdicken von Farben, Lacken, Pasten, usw. messen kann
(Nassschichtdickenmesser). Zwei gängige Messgeräte sind nachfolgend erklärt. Ein großer Vorteil
dieser Instrumente ist die Handlichkeit. Hier kommt man in der Produktion ohne großen Aufwand
schnell zu sehr genauen Messergebnissen.
4.5.1 Schichtdickenmesser "Kamm"
Aufbau des Messinstruments
An einer Seite eines rechteckigen Messkörpers sind Zähne mit zunehmendem Abstand von der
Aufsetzebene eingeschliffen. Über den Zähnen ist eine Skala angebracht und die eingravierten
Zahlen geben den Abstand von der Aufsetzebene in µm an. Die Messinstrumente sind meistens
aus Stahl, sodass sie mit Lösungsmitteln gereinigt werden können.
Prinzip der Messung

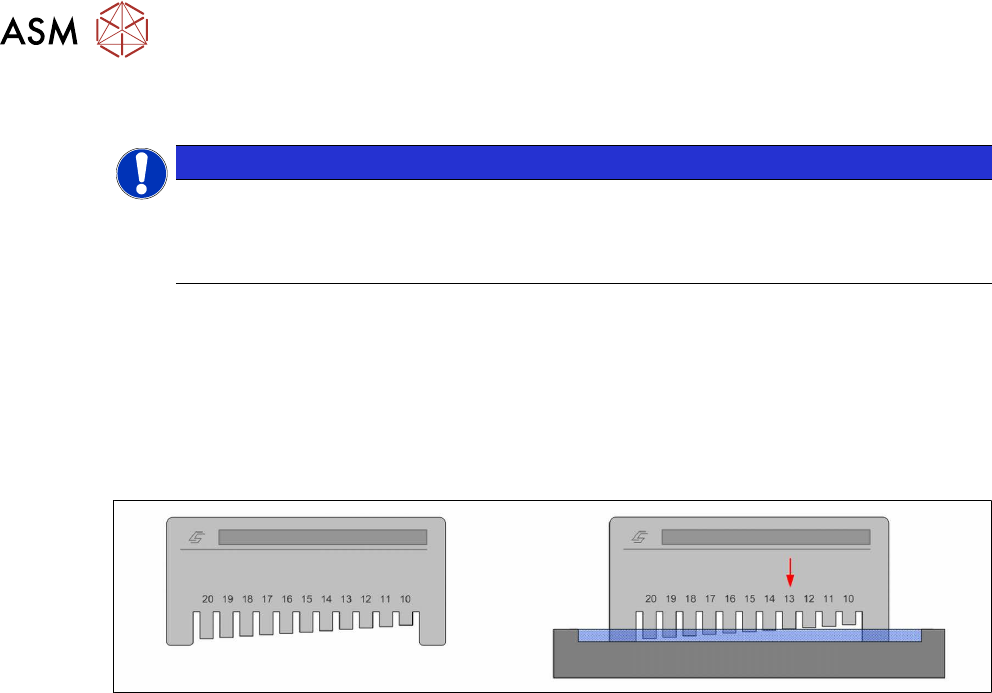

Das Messinstrument wird in die Flussmittelschicht eingetaucht. Die Stelle, an dem das Flussmittel
einen Zahn berührt, ist das Maß der Schichtdicke (Pfeil im rechten Bild).
Durchführung der Messung
► Setzen Sie das Messinstrument wie abgebildet auf die Flussmittelfläche auf und drücken Sie
es bis auf den Boden der Kavität.
► Führen Sie unter mäßigem Druck eine kurze "kämmende" Bewegung aus.
► Heben Sie das Messinstrument senkrecht nach oben aus dem Flussmittel ab.
► Bestimmen Sie den kürzesten Zahn, der mit Flussmittel benetzt ist.
► Lesen Sie auf der Skala den Wert an dieser Stelle ab.
4 Bedienung
4.5 Schichtdicke des Flussmittels überprüfen
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 71
4.5.2 Schichtdickenmesser "Rolle"
Aufbau des Messinstruments
Das Messinstrument besteht aus einem drehbaren Griff und drei Rollen. Die innere Rolle hat einen
kleineren Durchmesser und verläuft exzentrisch zu den beiden äußeren Rollen. Auf der Außenseite
ist eine Skala angebracht. Die Messinstrumente sind meistens aus Edelstahl gebaut, sodass sie
mit Lösungsmitteln gereinigt werden können.
Prinzip der Messung

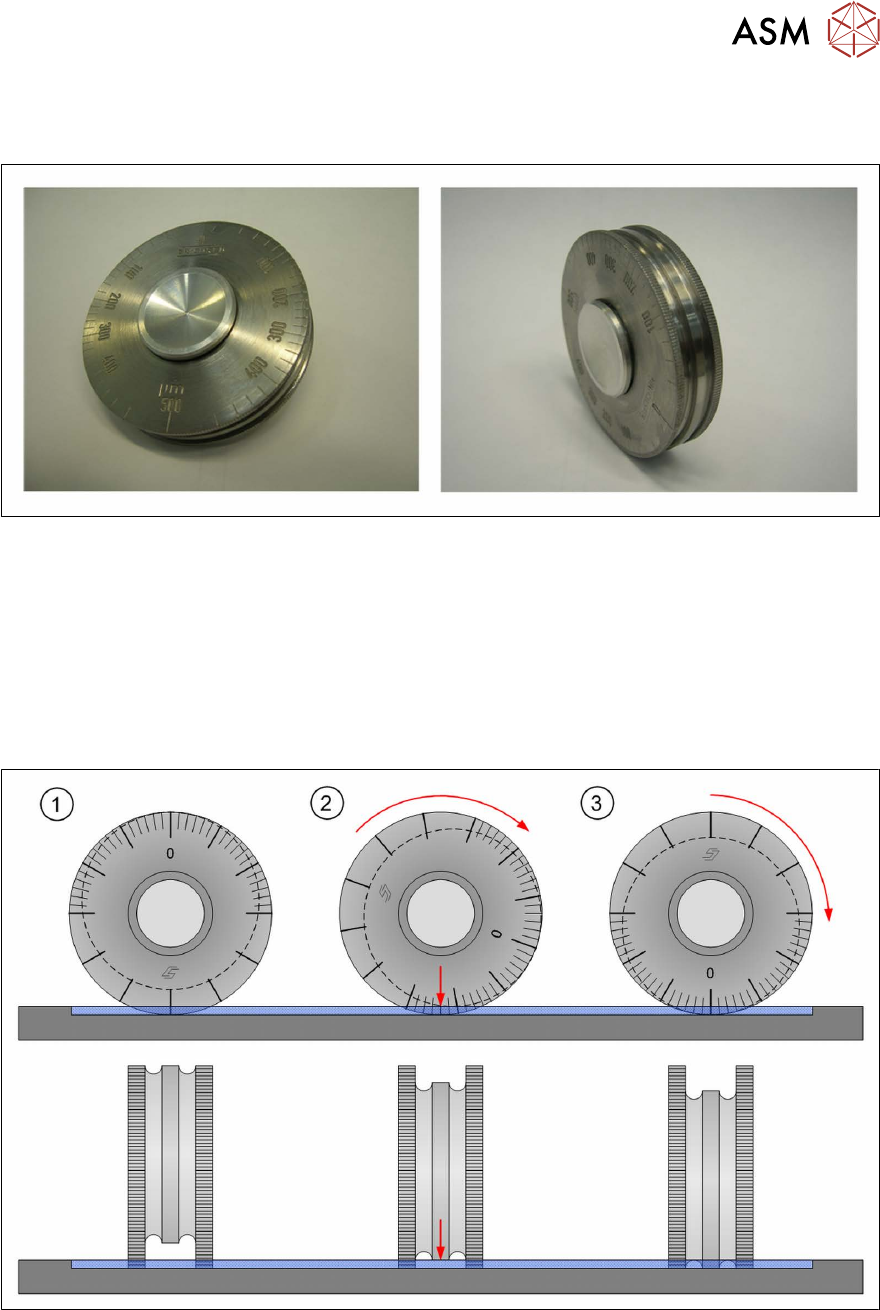

Das Messinstrument wird durch die Flussmittelschicht gerollt. Hierbei bewegen sich die beiden
äußeren Rollen auf dem Boden der Kavität. Die exzentrisch angeordnete Mittelrolle wird durch die
Drehung an die Oberfläche des Flussmittels herangeführt. Der Punkt, an dem das Flussmittel die
Mittelrolle berührt, ist das Maß der Schichtdicke.
