4 Bedienung
4.7 Selbsttest durchführen
74 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020
4.7 Selbsttest durchführen
HINWEIS
Zielgruppe: Rüstungsbediener
Das beschriebene Verfahren ist eine unregelmäßig auftretende Aufgabe, die nur von einem
geschulten Bediener mit speziellen Kenntnissen (Rüstungsbediener) durchgeführt werden
sollte.
► Wählen Sie in der Stationssoftware die
Ansicht Einzelfunktionen
(1) und dort den
Bereich Subsysteme
(2).
► Wählen Sie den Stellplatz(3), auf dem die
LDU gerüstet ist.
► Wählen Sie den Bereich Förderer(1).
► Wählen Sie in der Liste der gerüsteten
Förderer die LDU(2)
.
► Klicken Sie auf die Schaltfläche
Details…
(3).
► Klicken Sie auf die Schaltfläche Selbst-
test.
Die LDU führt einen Selbsttest durch.
4 Bedienung
4.8 Bedienung der Steuereinheit über die Bedienoberfläche
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 75
4.8 Bedienung der Steuereinheit über die Bedienoberfläche
HINWEIS
Zielgruppe: Rüstungsbediener
Das beschriebene Verfahren ist eine unregelmäßig auftretende Aufgabe, die nur von einem
geschulten Bediener mit speziellen Kenntnissen (Rüstungsbediener) durchgeführt werden
sollte.
HINWEIS
Die Bedienung der Steuereinheit über die GUI kann jeder geschulte Bediener übernehmen.
Abmelden
► Wählen Sie mit den Tasten Auf(1) oder Ab(2) den Betriebsmodus P0.
► Drücken Sie die Taste Auswahl(3).
Die LDU wird vom Bestückautomaten abgemeldet und entriegelt.
► Entnehmen Sie die LDU vom BE-Wechseltisch.
Referenzlauf starten
► Wählen Sie mit den Tasten Auf(1) oder Ab(2) den Betriebsmodus P1.
► Drücken Sie die Taste Auswahl(3).
Die LDU führt einen Referenzlauf durch.
4 Bedienung
4.8 Bedienung der Steuereinheit über die Bedienoberfläche
76 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020
Dipp-Medium aufbereiten

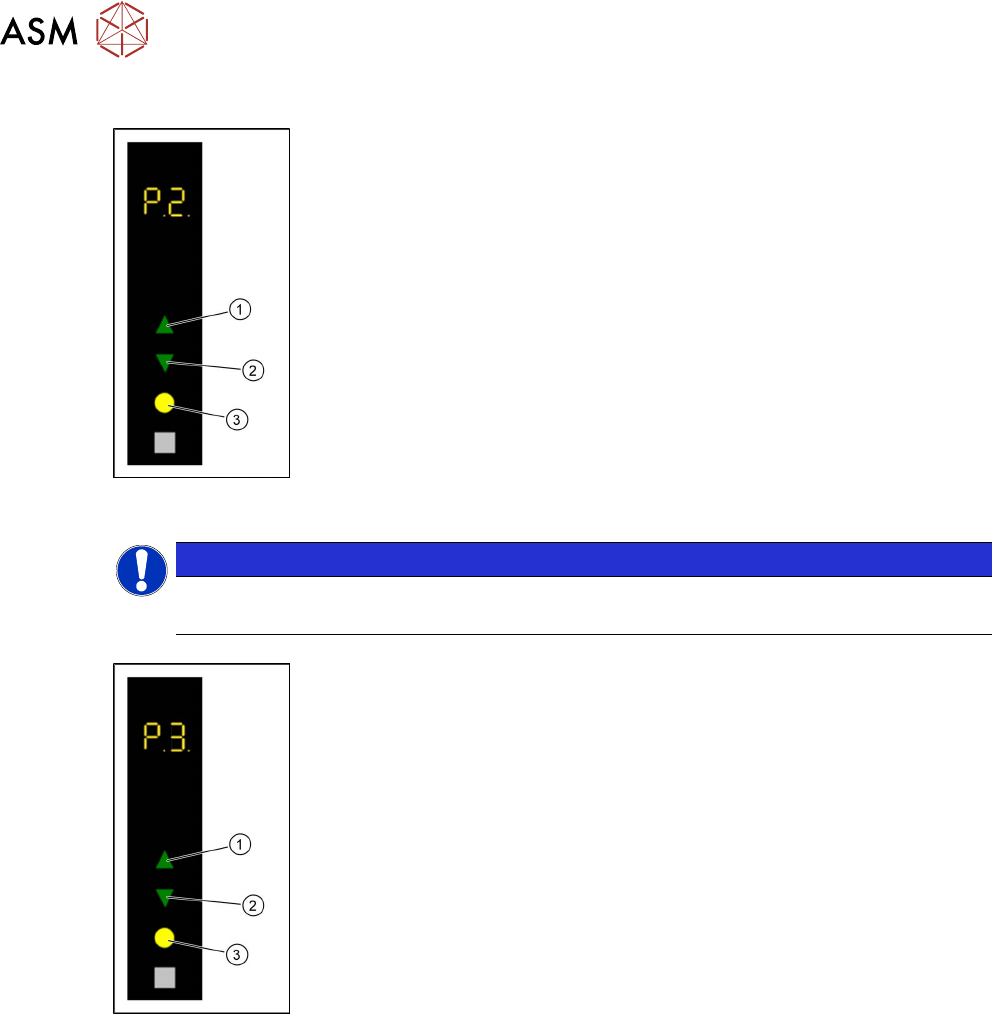

► Wählen Sie mit den Tasten Auf(1) oder Ab(2) den Betriebsmodus P2.
► Drücken Sie die Taste Auswahl(3).
Die LDU führt eine Rakelbewegung aus.
Rakelgeschwindigkeit einstellen
HINWEIS
Nur zum Testen der Bedienoberfläche
Unabhängig von diesen Einstellungen verwendet Serio immer die SIPLACE Pro-Einstellungen!
► Wählen Sie mit den Tasten Auf(1) oder Ab(2) den Betriebsmodus P2.
► Drücken und halten Sie die Taste Auf(1), um in die Bedienebene Er-
weiterte Produktion zu wechseln.
► Wählen Sie mit den Tasten Auf(1) oder Ab(2) den Betriebsmodus P3.
► Drücken Sie die Taste Auswahl(3).
► Klicken Sie auf die Taste Auf(1) oder Ab(2), um die Rakelgeschwin-
digkeit um einen Wert zu erhöhen bzw. zu verringern.
Die Rakelgeschwindigkeit in mm / s wird in der 7-Segment-Anzeige 3/4
angezeigt.
► Klicken Sie auf die Taste Auswahl(3), um den Wert zu speichern.
