4 Bedienung
4.8 Bedienung der Steuereinheit über die Bedienoberfläche
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 77
Aufwärmphase starten
HINWEIS
Nur zum Testen der Bedienoberfläche
Unabhängig von diesen Einstellungen verwendet Serio immer die SIPLACE Pro-Einstellungen!
► Wählen Sie mit den Tasten Auf(1) oder Ab(2) den Betriebsmodus P2.
► Drücken und halten Sie die Taste Auf(1), um in die Bedienebene Er-
weiterte Produktion zu wechseln.

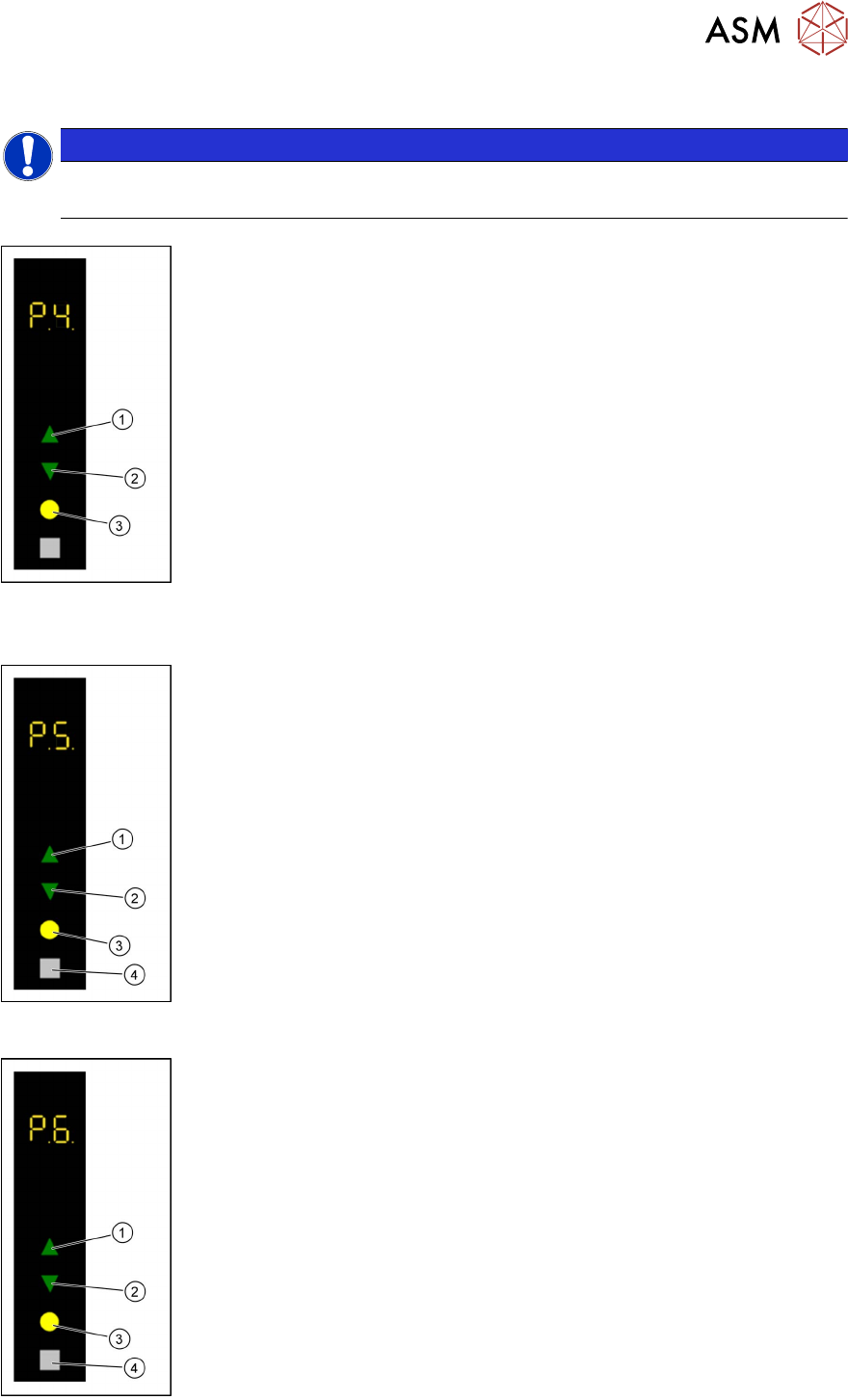

► Wählen Sie mit den Tasten Auf(1) oder Ab(2) den Betriebsmodus P4.
► Drücken Sie die Taste Auswahl(3).
► Wählen Sie mit den Tasten Auf(1) oder Ab(2) die gewünschte Anzahl
an Rakelzyklen (1 – 50).
Die Anzahl der Rakelzyklen wird in der 7-Segment-Anzeige 3/4 angezeigt.
► Drücken Sie die Taste Auswahl(3).
Die LDU führt die entsprechende Anzahl Rakelzyklen aus. In der 7-Seg-
ment-Anzeige 3/4 wird die Anzahl restlicher Rakelzyklen angezeigt.
► Klicken Sie auf die Taste Einstellen(4), um den Vorgang zu stoppen.
Die Anzahl restlicher Rakelzyklen wird auf null gesetzt, und der Vorgang
wird nach Beendigung des laufenden Rakelzyklus beendet.
Null-Position der Dipping-Platte einstellen
► Wählen Sie mit den Tasten Auf(1) oder Ab(2) den Betriebsmodus P1.
► Drücken und halten Sie die TastenAuswahl(3) und Einstellen(4)
gleichzeitig gedrückt, um in die Bedienebene Service zu wechseln.
► Wählen Sie mit den Tasten Auf(1) oder Ab(2) den Betriebsmodus P5.
► Klicken Sie auf die Taste Auswahl(3), um die Kalibrierung zu starten.
► Bewegen Sie die Dipping-Platte mit den Tasten Auf(1) und Ab(2), bis
sich Parkplatte und Dipping-Platte exakt auf der gleichen Höhe
befinden.
► Klicken Sie auf die Taste Auswahl(3), um die Null-Position zu speichern.
Selbsttest durchführen
► Wählen Sie mit den Tasten Auf(1) oder Ab(2) den Betriebsmodus P1.
► Drücken und halten Sie die TastenAuswahl(3) und Einstellen(4)
gleichzeitig gedrückt, um in die Bedienebene Service zu wechseln.
► Wählen Sie mit den Tasten Auf(1) oder Ab(2) den Betriebsmodus P6.
► Drücken Sie die Taste Auswahl(3).
Die LDU führt einen Selbsttest durch.
4 Bedienung
4.9 Handhabung
78 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020
Achsen kalibrieren
HINWEIS
Nur nach einer Reparatur der LDU verwenden
Eine Kalibrierung der Achsen wird erst nach einer Reparatur der LDU empfohlen!
► Wählen Sie mit den Tasten Auf(1) oder Ab(2) den Betriebsmodus P1.
► Drücken und halten Sie die TastenAuswahl(3) und Einstellen(4)
gleichzeitig gedrückt, um in die Bedienebene Service zu wechseln.
► Wählen Sie mit den Tasten Auf(1) oder Ab(2) den Betriebsmodus P7.
► Drücken und halten Sie die Taste Einstellen(4), bis in der 7-Segment-
Anzeige 3/4 die Ziffern 01 angezeigt werden.
► Drücken Sie die Taste Auswahl(3).
Die LDU führt eine Achsenkalibrierung durch.
4.9 Handhabung
HINWEIS
Zielgruppe: Standardbediener
Das beschriebene Verfahren ist eine regelmäßige Aufgabe, die von jedem geschulten
Bediener ausgeführt werden kann.

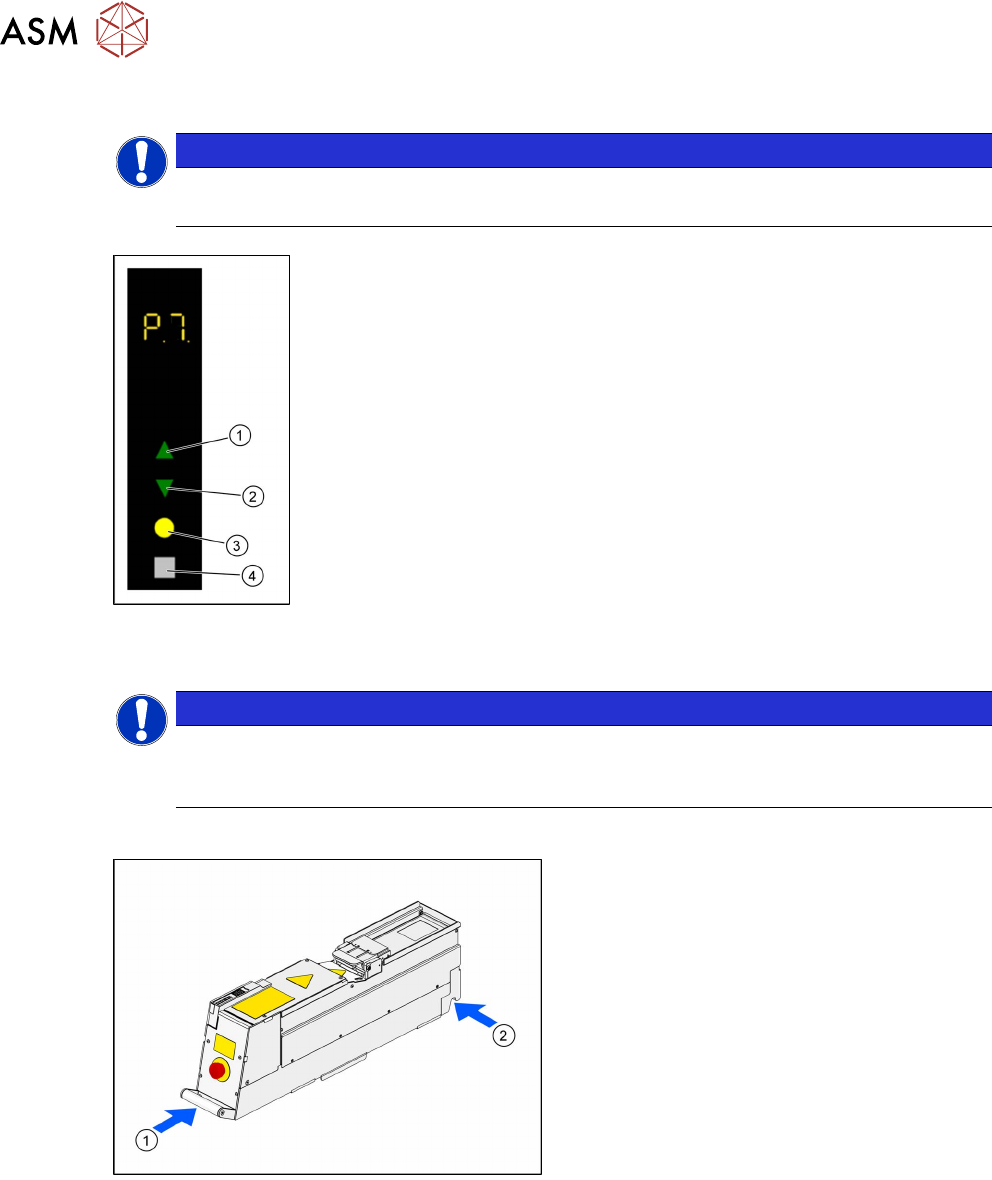

Tragen Sie die LDU 2 X stets mit beiden Händen und möglichst aufrecht und waagerecht.
► Greifen Sie die LDU 2 X mit einer Hand
am Griff (1)
und stützen Sie das Gehäuse
mit der anderen Hand (2)
.
4 Bedienung
4.10 Stellen und Anmelden
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 79
4.10 Stellen und Anmelden
HINWEIS
Zielgruppe: Standardbediener
Das beschriebene Verfahren ist eine regelmäßige Aufgabe, die von jedem geschulten
Bediener ausgeführt werden kann.
HINWEIS
LDU in die richtige Spur stellen
► Stellen Sie die LDU in die Spur des BE-Wechseltisches, die Sie in der Rüstung vorge-
geben haben (siehe Kapitel 4.1.1
"Die LDU Rüsten" [}42]).

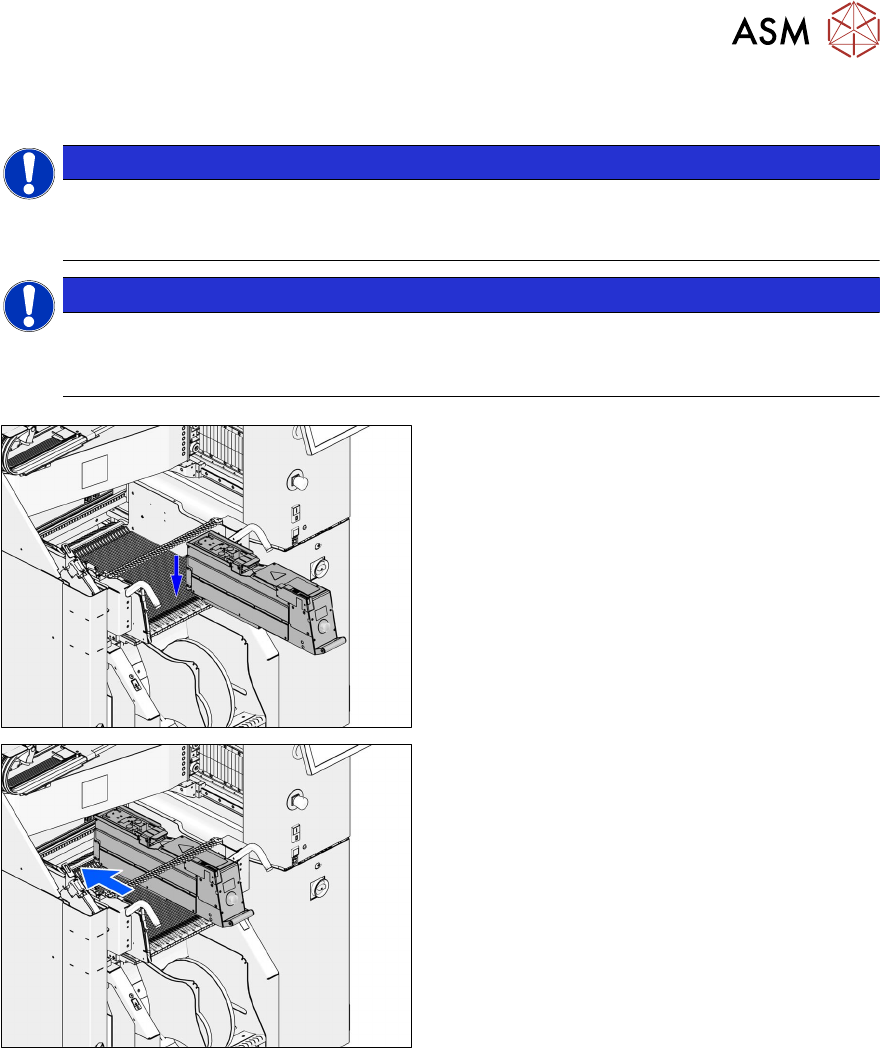

► Stellen Sie die LDU 2 X waagerecht in die
entsprechende Spur des BE-Wechselti-
sches.
.
► Schieben Sie die LDU 2 X in der Spur
nach vorn gegen den Anschlag.
Die LDU 2 X wird automatisch verriegelt, einge-
schaltet und an der Maschine angemeldet.
