Achsen kalibrieren
HINWEIS
Nur nach einer Reparatur der LDU verwenden
Eine Kalibrierung der Achsen wird erst nach einer Reparatur der LDU empfohlen!
► Wählen Sie mit den Tasten Auf(1) oder Ab(2) den Betriebsmodus P1.
► Drücken und halten Sie die TastenAuswahl(3) und Einstellen(4)
gleichzeitig gedrückt, um in die Bedienebene Service zu wechseln.
► Wählen Sie mit den Tasten Auf(1) oder Ab(2) den Betriebsmodus P7.
► Drücken und halten Sie die Taste Einstellen(4), bis in der 7-Segment-
Anzeige 3/4 die Ziffern 01 angezeigt werden.
► Drücken Sie die Taste Auswahl(3).
Die LDU führt eine Achsenkalibrierung durch.
4.9 Handhabung
HINWEIS
Zielgruppe: Standardbediener
Das beschriebene Verfahren ist eine regelmäßige Aufgabe, die von jedem geschulten
Bediener ausgeführt werden kann.
Tragen Sie die LDU 2 X stets mit beiden Händen und möglichst aufrecht und waagerecht.
► Greifen Sie die LDU 2 X mit einer Hand
am Griff (1)
und stützen Sie das Gehäuse
mit der anderen Hand (2)
.
4 Bedienung
4.10 Stellen und Anmelden
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 79
4.10 Stellen und Anmelden
HINWEIS
Zielgruppe: Standardbediener
Das beschriebene Verfahren ist eine regelmäßige Aufgabe, die von jedem geschulten
Bediener ausgeführt werden kann.
HINWEIS
LDU in die richtige Spur stellen
► Stellen Sie die LDU in die Spur des BE-Wechseltisches, die Sie in der Rüstung vorge-
geben haben (siehe Kapitel 4.1.1
"Die LDU Rüsten" [}42]).
► Stellen Sie die LDU 2 X waagerecht in die
entsprechende Spur des BE-Wechselti-
sches.
.
► Schieben Sie die LDU 2 X in der Spur
nach vorn gegen den Anschlag.
Die LDU 2 X wird automatisch verriegelt, einge-
schaltet und an der Maschine angemeldet.
4 Bedienung
4.11 Referenzlauf starten
80 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020
4.11 Referenzlauf starten
HINWEIS
Zielgruppe: Standardbediener
Das beschriebene Verfahren ist eine regelmäßige Aufgabe, die von jedem geschulten
Bediener ausgeführt werden kann.
Damit die LDU nach dem Anmelden eingerichtet und verwendet werden kann, muss zwingend ein
Referenzlauf durchgeführt werden. Während des Referenzlaufs werden die Achsen initialisiert.
Dabei werden die Endpositionen der Achsen ermittelt und in eine definierte Position gefahren.
Voraussetzungen:
●
Die Rakeleinheit muss sich über der Parkplatte am hinteren Anschlag befinden.
► Schieben Sie ggf. die Rakeleinheit manuell über die Parkplatte an den hinteren Anschlag.

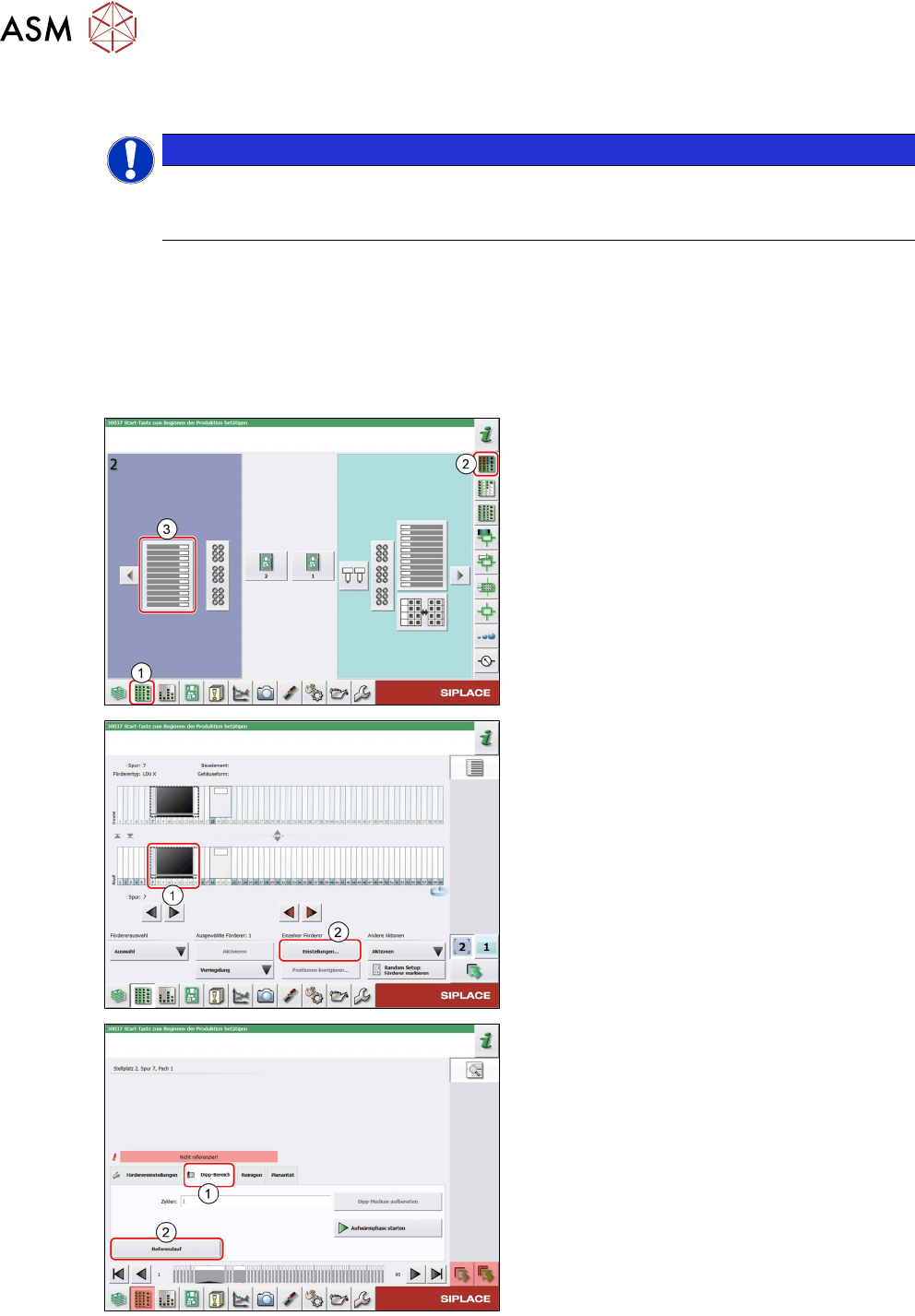

► Wählen Sie in der Stationssoftware die
Ansicht Rüstung
(1) und dort den Bereich
Stellplätze
(2).
► Wählen Sie den Tisch(3), auf dem die
LDU gerüstet ist.
► Wählen Sie das Symbol der LDU(1).
► Klicken Sie auf die Schaltfläche Einstel-
lungen…(2).
► Wählen Sie die Registerkarte Dipp-
Bereich(1).
► Klicken Sie auf die Schaltfläche Referenz-
lauf(2).
Die LDU führt einen Referenzlauf durch.
