4 Bedienung 4.12 Zusammensetzen 82 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 Auffangwanne und Parkplatte einsetzen Voraussetzungen: Die Parkplatte und die Dipping-Platte sind nicht eingesetzt. ► Klicken…
4 Bedienung
4.12 Zusammensetzen
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 81
4.12 Zusammensetzen
HINWEIS
Zielgruppe: Standardbediener
Das beschriebene Verfahren ist eine regelmäßige Aufgabe, die von jedem geschulten
Bediener ausgeführt werden kann.
Bevor Sie das Flussmittel einfüllen können, müssen Sie die LDU vollständig zusammensetzen. In
der Stationssoftware werden Sie dabei durch die einzelnen Schritte geführt.
HINWEIS
Reihenfolge einhalten
Es ist wichtig, dass Sie die Schritte zum Einsetzen der Teile in der hier beschriebenen
Reihenfolge ausführen.

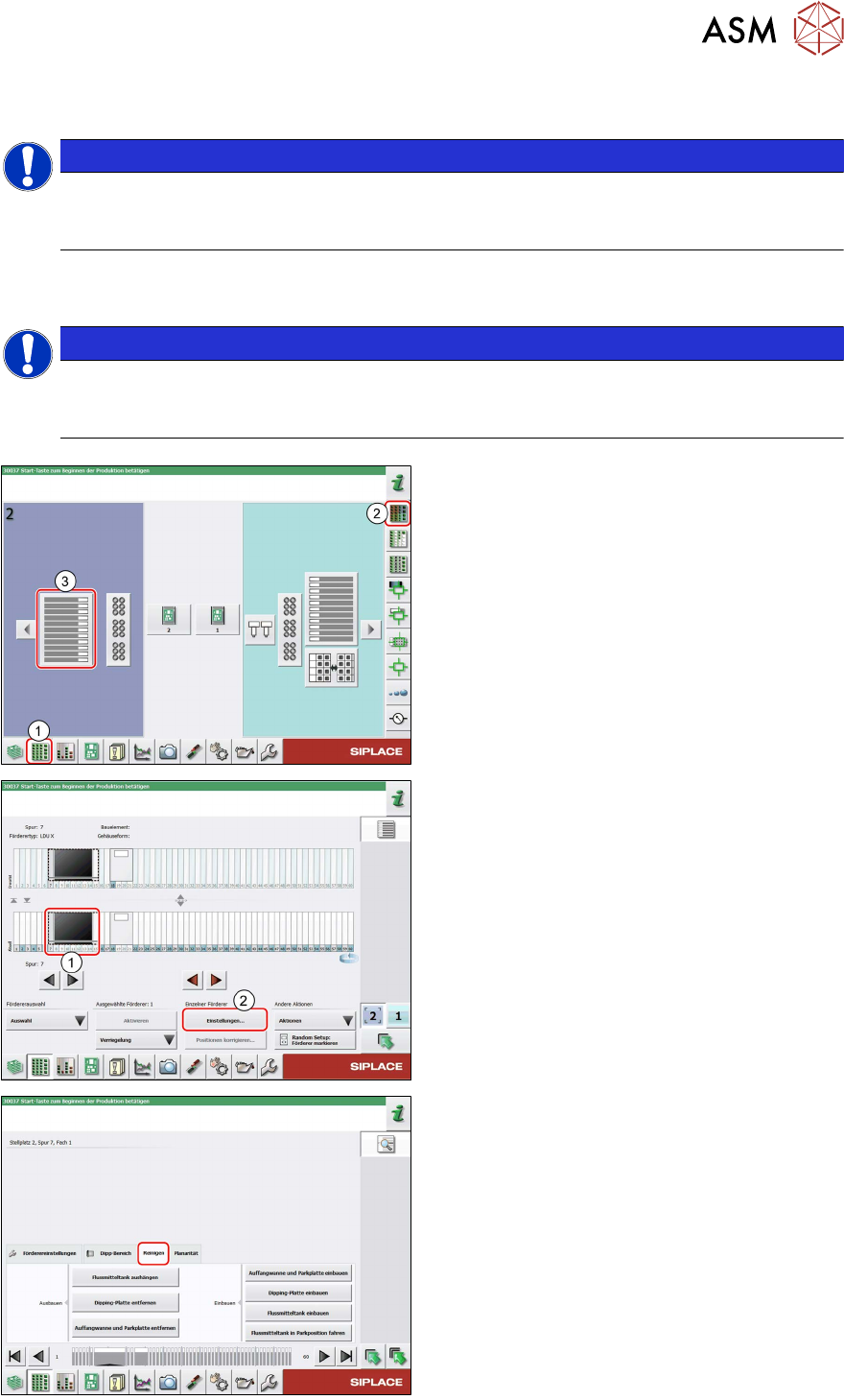

► Wählen Sie in der Stationssoftware die
Ansicht Rüstung
(1) und dort den Bereich
Stellplätze
(2).
► Wählen Sie den Tisch(3), auf dem die
LDU gerüstet ist.
► Wählen Sie das Symbol der LDU(1).
► Klicken Sie auf die Schaltfläche Einstel-
lungen…(2).
► Wählen Sie die Registerkarte Reinigen.
4 Bedienung
4.12 Zusammensetzen
82 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020
Auffangwanne und Parkplatte einsetzen
Voraussetzungen: Die Parkplatte und die Dipping-Platte sind nicht eingesetzt.
► Klicken Sie auf die Schaltfläche Auffang-
wanne und Parkplatte einbauen.
(1)Die LDU bewegt die Rakelachse nach vorn
über die Hubachse.
► (2)Setzen Sie die Auffangwanne ein.
► Setzen Sie die Parkplatte ein.
4 Bedienung
4.12 Zusammensetzen
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 83
Dipping-Platte einsetzen
Voraussetzungen: Die Auffangwanne und die Parkplatte sind eingesetzt. Die Dipping-Platte ist
noch nicht eingesetzt.
► Klicken Sie auf die Schaltfläche Dipping-
Platte einbauen.
(1)Die LDU bewegt die Rakeleinheit zurück
über die Parkplatte und bewegt die Hubachse
nach oben.
► (2)Setzen Sie die Dipping-Platte in der
abgebildeten Orientierung ein.
Flussmittelbehälter einsetzen
Voraussetzungen: Die Parkplatte und die Dipping-Platte sind eingesetzt.
► Klicken Sie auf die Schaltfläche Flussmit-
telbehälter einbauen.
