4 Bedienung 4.12 Zusammensetzen Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 83 Dipping-Platte einsetzen Voraussetzungen: Die Auffangwanne und die Parkplatte sind eingesetzt. Die Dipping-Platte ist noch ni…
4 Bedienung
4.12 Zusammensetzen
82 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020

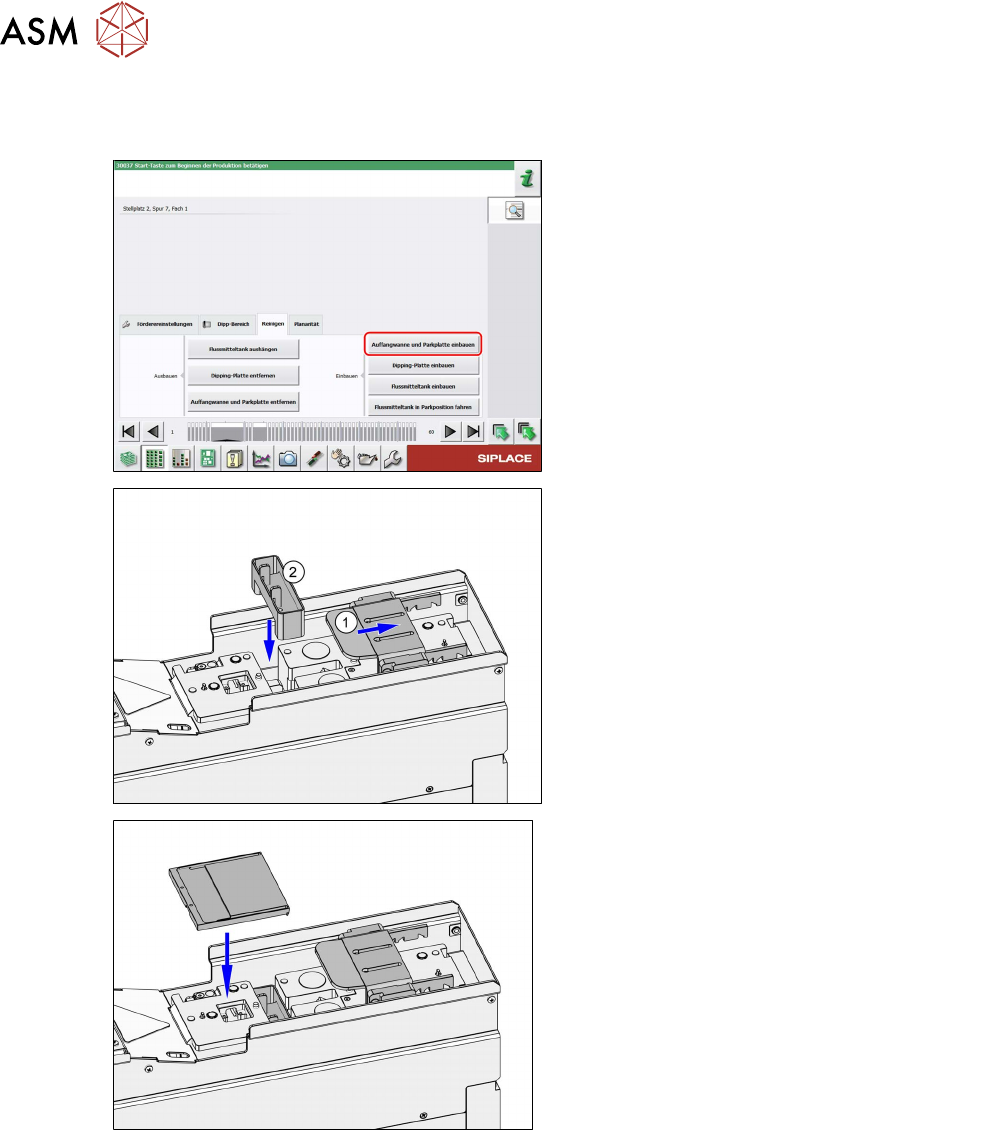

Auffangwanne und Parkplatte einsetzen
Voraussetzungen: Die Parkplatte und die Dipping-Platte sind nicht eingesetzt.
► Klicken Sie auf die Schaltfläche Auffang-
wanne und Parkplatte einbauen.
(1)Die LDU bewegt die Rakelachse nach vorn
über die Hubachse.
► (2)Setzen Sie die Auffangwanne ein.
► Setzen Sie die Parkplatte ein.
4 Bedienung
4.12 Zusammensetzen
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 83

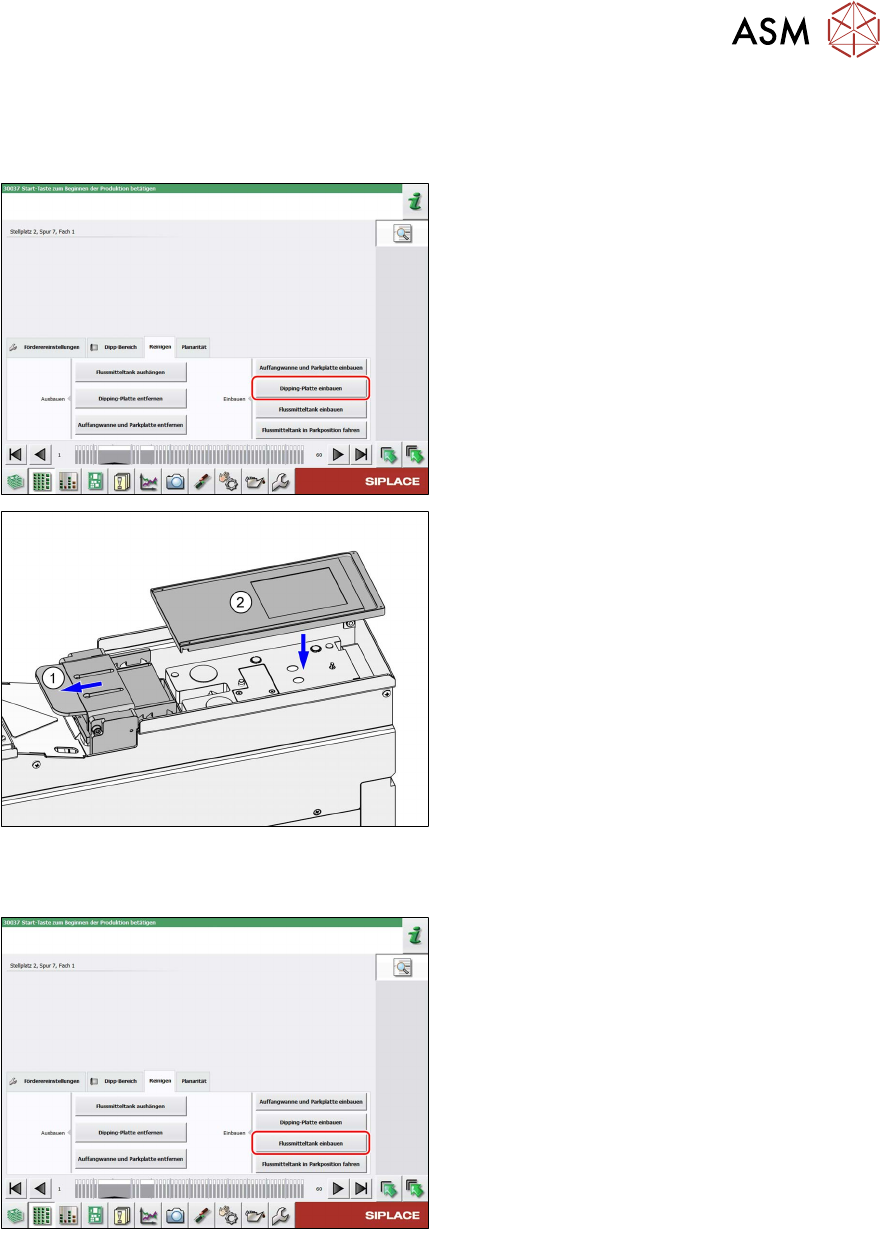

Dipping-Platte einsetzen
Voraussetzungen: Die Auffangwanne und die Parkplatte sind eingesetzt. Die Dipping-Platte ist
noch nicht eingesetzt.
► Klicken Sie auf die Schaltfläche Dipping-
Platte einbauen.
(1)Die LDU bewegt die Rakeleinheit zurück
über die Parkplatte und bewegt die Hubachse
nach oben.
► (2)Setzen Sie die Dipping-Platte in der
abgebildeten Orientierung ein.
Flussmittelbehälter einsetzen
Voraussetzungen: Die Parkplatte und die Dipping-Platte sind eingesetzt.
► Klicken Sie auf die Schaltfläche Flussmit-
telbehälter einbauen.
4 Bedienung
4.12 Zusammensetzen
84 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020

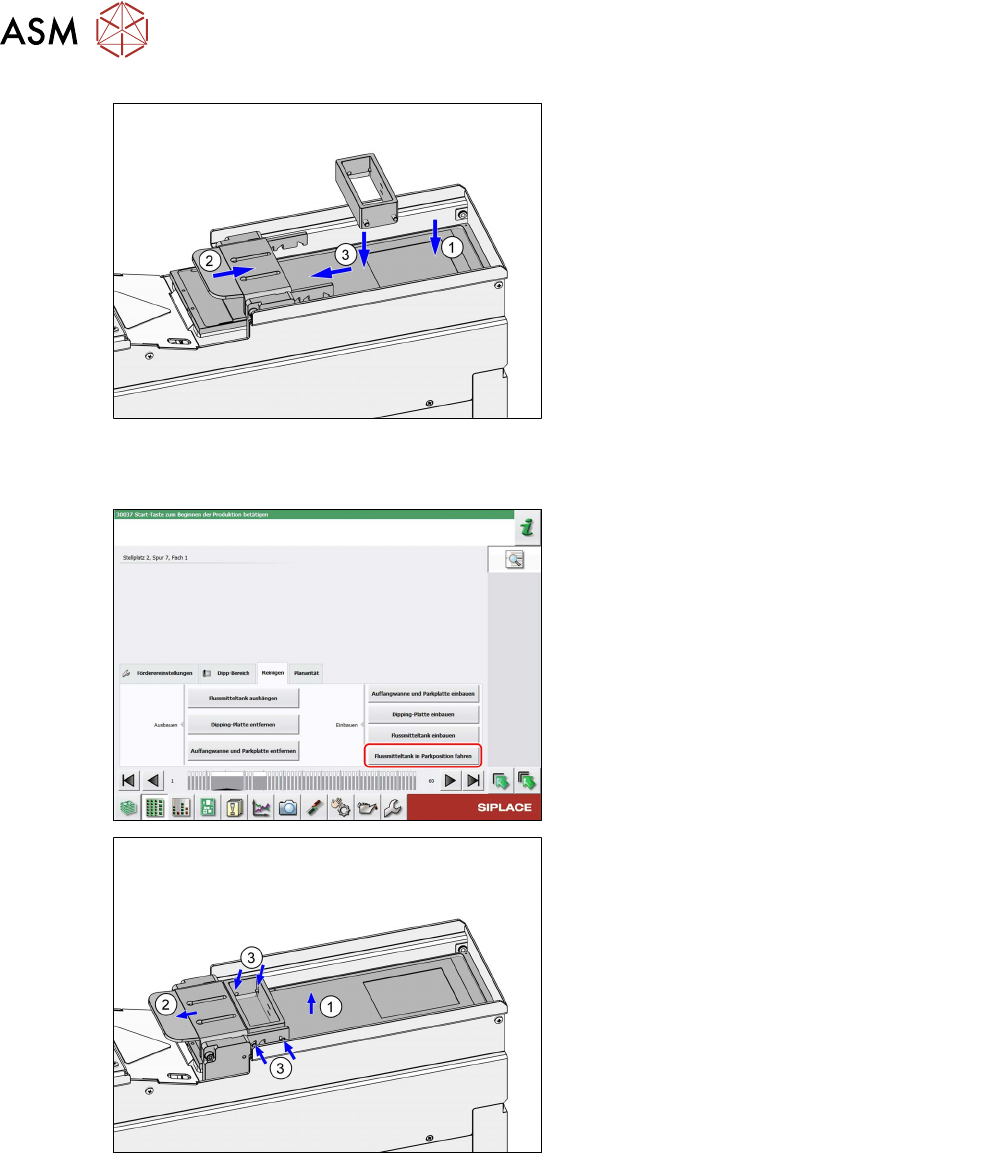

(1) Die LDU bewegt die Hubachse nach unten.
(2) Die LDU bewegt die Rakeleinheit nach vorn.
► (3) Stellen Sie den Flussmittelbehälter auf
die Dipping-Platte und schieben ihn zurück
unter den Niederhalter bis zum Anschlag.
Flussmittelbehälter in Parkposition bewegen
Voraussetzungen: Die Parkplatte und die Dipping-Platte sind eingesetzt.
► Klicken Sie auf die Schaltfläche Flussmit-
telbehälter in Parkposition fahren.
(1)Die LDU bewegt die Hubachse in die Null-
Position. Der Niederhalter verriegelt dabei den
Flussmittelbehälter.
(2)Die LDU bewegt die Rakeleinheit zurück
über die Parkplatte.
► (3)Stellen Sie sicher, dass die vier Zapfen
des Flussmittelbehälters korrekt in der Hal-
teklammer des Niederhalters eingerastet
sind.
