4 Bedienung
4.13 Ausrichten
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 85
4.13 Ausrichten
HINWEIS
Zielgruppe: Standardbediener
Das beschriebene Verfahren ist eine regelmäßige Aufgabe, die von jedem geschulten
Bediener ausgeführt werden kann.
Zum Ausrichten der LDU benötigen Sie folgendes Werkzeug:
●
Inbus-Schlüssel 3mm
●
Inbus-Schlüssel 10mm

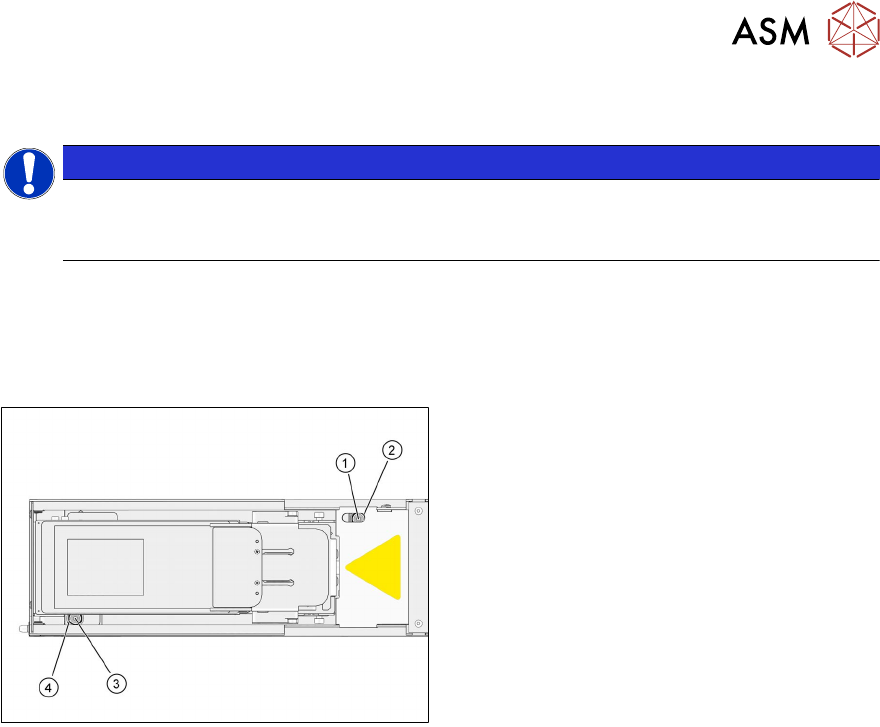

Die Schrauben zur Ausrichtung der LDU sind dann von oben leicht zugänglich:
1. Hintere Fixierschraube (Inbus 3 mm)
2. Hintere Einstellschraube (Inbus 10 mm)
3. Vordere Fixierschraube (Inbus 3 mm)
4. Vordere Einstellschraube (Inbus 10 mm)
Die beiden Paare aus Fixier- und Einstellschraube sind jeweils konzentrisch angeordnet.
► Lösen Sie die beiden Fixierschrauben (1) und (3) mit einem Inbus-Schlüssel 3 mm.
► Richten Sie mit den beiden Einstellschrauben (2) und (4) die Dipping-Platte aus (Inbus-
Schlüssel 10mm).
Das Drehen der jeweiligen Einstellschraube im Uhrzeigersinn bewirkt ein Anheben der Dipping
Platte an dieser Stelle.
Das Drehen der jeweiligen Schraube gegen den Uhrzeigersinn bewirkt ein Absenken der Dipping-
Platte an dieser Stelle.
Eine Umdrehung der Einstellschrauben entspricht einem Anheben oder Absenken um 0,5mm.
► Schrauben Sie die beiden Fixierschrauben (1) und (3) mit einem maximalen Drehmoment
von 0,75 Nm fest.
4 Bedienung
4.14 Flussmittel einfüllen
86 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020
4.14 Flussmittel einfüllen
HINWEIS
Zielgruppe: Standardbediener
Das beschriebene Verfahren ist eine regelmäßige Aufgabe, die von jedem geschulten
Bediener ausgeführt werden kann.
► Füllen Sie das Flussmittel in den Flussmit-
teltank.
4 Bedienung
4.15 Aufwärmphase Starten
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 87
4.15 Aufwärmphase Starten
HINWEIS
Zielgruppe: Standardbediener
Das beschriebene Verfahren ist eine regelmäßige Aufgabe, die von jedem geschulten
Bediener ausgeführt werden kann.
Die LDU stellt eine Aufwärmfunktion bereit ("Warmrakeln"). Damit kann die Viskosität des Flussmit-
tels vor der Bearbeitung beeinflusst werden. Während der Aufwärmphase führt die LDU eine ein-
stellbare Anzahl an Rakelvorgängen aus. Das Flussmittel wird durch diese Bewegung vorbereitet.
Die Anzahl der Rakelvorgänge wird in der Liniensoftware eingestellt: 4.1.12 "Aufwärmphasen und
Rakelgeschwindigkeit einstellen" [}58].
Informationen zur Viskosität eines Flussmittels finden Sie in Kapitel 3.3.4 "Viskosität und Thixotro-
pie" [}38].
► Wählen Sie in der Stationssoftware die
Ansicht Rüstung
(1) und dort den Bereich
Stellplätze
(2).
► Wählen Sie den Tisch(3), auf dem die
LDU gerüstet ist.
► Wählen Sie das Symbol der LDU(1).
► Klicken Sie auf die Schaltfläche Einstel-
lungen…(2).
► Wählen Sie die Registerkarte Dipp-
Bereich(1).
► Klicken Sie auf die Schaltfläche Aufwärm-
phase starten(2).
Die LDU führt die eingestellte Anzahl Rakelvor-
gänge aus.
► Klicken Sie auf die Schaltfläche Aufwärm-
phase starten(2) erneut, um den Vorgang
zu stoppen.
Nach Beendigung der Aufwärmphase kann die Produktion gestartet werden.
