4 Bedienung 4.18 Abmelden und Entnehmen Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 91 ► Ziehen Sie die LDU 2 X mit dem Griff vor- sichtig nach hinten. ► Entnehmen Sie die LDU 2 X mit beiden Händen vom BE…
4 Bedienung
4.18 Abmelden und Entnehmen
90 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020
4.18 Abmelden und Entnehmen
HINWEIS
Zielgruppe: Standardbediener
Das beschriebene Verfahren ist eine regelmäßige Aufgabe, die von jedem geschulten
Bediener ausgeführt werden kann.
Die LDU 2 X wird wie ein X-Zuführmodul vom Bestückautomaten abgemeldet, entriegelt und ent-
nommen.
VORSICHT
Gefahr durch Kippen oder Herunterfallen
Die LDU2X kann bei falscher Handhabung während der Entnahme vom BE-Wechseltisch
kippen oder herunterfallen.
► Halten Sie die LDU2X bei der Entnahme stets mit beiden Händen: greifen Sie mit
einer Hand am Griff und stützen Sie das Gehäuse mit der anderen Hand (siehe Kapi-
tel 4.9
"Handhabung" [}78]).

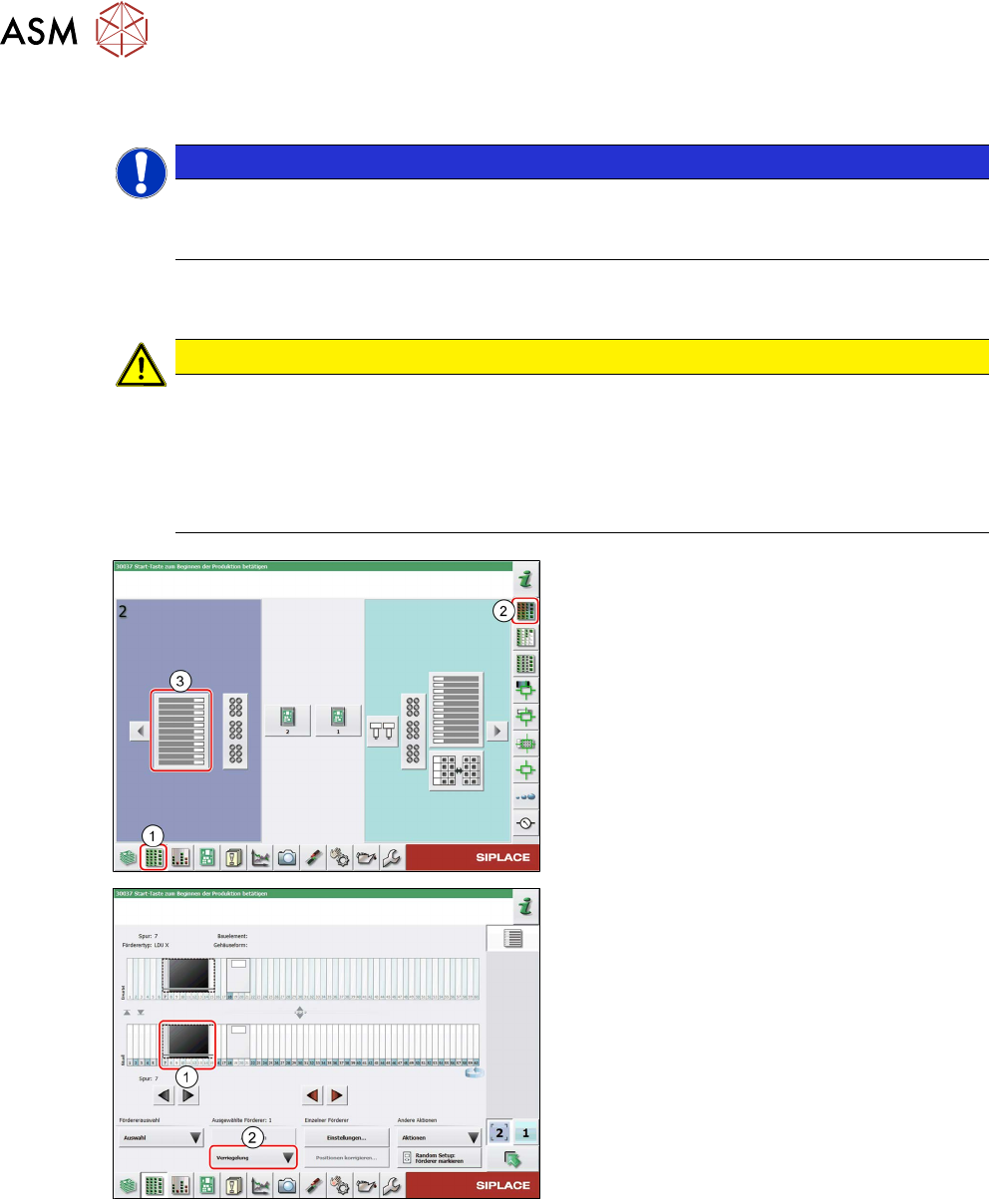

► Wählen Sie in der Stationssoftware die
Ansicht Rüstung
(1) und dort den Bereich
Stellplätze
(2).
► Wählen Sie den BE-Tisch(3), auf dem die
LDU gerüstet ist.
► Wählen Sie das Symbol der LDU(1).
► Klicken Sie auf die Schaltfläche Verriege-
lung(2) und wählen Sie Entriegeln.
Die LDU wird vom Bestückautomaten abgemel-
det und entriegelt.
4 Bedienung
4.18 Abmelden und Entnehmen
Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020 91

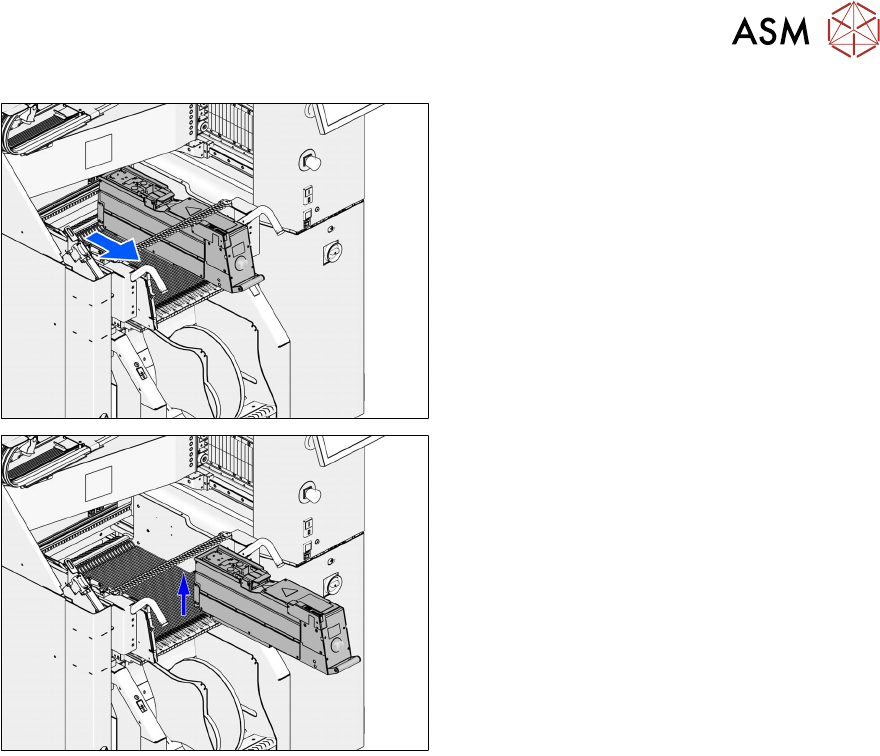

► Ziehen Sie die LDU 2 X mit dem Griff vor-
sichtig nach hinten.
► Entnehmen Sie die LDU 2 X mit beiden
Händen vom BE-Wechseltisch.
4 Bedienung
4.18 Abmelden und Entnehmen
92 Bedienungsanleitung SIPLACE Linear Dipping Unit 2 X 05/2020
