D39488 | Stand 12/2019
Membranpumpen PJ25481-950.50.18 Technische Daten
Original-Betriebsanleitung, deutsch, KNF 125530-315669 06/18 9
Gewicht
Pumpentyp Wert
PJ25481-950.50.18 Ca. 7,2 kg
Tab. 6
Sonstige Parameter
Parameter Wert
Zulässige Umgebungstempe-
ratur
+10°C bis + 40°C
Zulässige Medientemperatur + 5°C bis + 40°C
Maße Siehe Abb. 3, Kapitel 6.1
Zulässige höchste relative
Luftfeuchtigkeit der Umgebung
80% für Temperaturen bis
31°C, linear abnehmend bis
50% bei 40°C.
Maximale Einbauhöhe
[m ü. NN]
2000
Tab. 7
21
D39488 | Stand 12/2019
Aufbau und Funktion Membranpumpen PJ25481-950.50.18
10 Original-Betriebsanleitung, deutsch, KNF 125530-315669 06/18
5. Aufbau und Funktion
Aufbau
Abb. 1: Aufbau PJ25481-950.50.18
Funktion Membranpumpe
Abb. 2: Pumpenkopf
Membranpumpen fördern, komprimieren (je nach Ausführung) und
evakuieren Gase und Dämpfe.
Die elastische Membrane (4) wird durch den Exzenter (5) und den
Pleuel (6) auf und ab bewegt. Im Abwärtshub saugt sie das zu för-
dernde Gas über das Einlassventil (2) an. Im Aufwärtshub drückt
die Membrane das Medium über das Auslassventil (1) aus dem
Pumpenkopf heraus. Der Förderraum (3) ist vom Pumpenantrieb
(7) durch die Membrane hermetisch getrennt.
1 Einlass (Saugseite)
2 Auslass (Druckseite)
3 Netzschalter, abnehmbares
Netzkabel
4 D-Sub-Stecker (Motorsteu-
erung)
1 Auslassventil
2 Einlassventil
3 Förderraum
4 Membrane
5 Exzenter
6 Pleuel
7 Pumpenantrieb
22
D39488 | Stand 12/2019
Membranpumpen PJ25481-950.50.18 Aufstellen und Anschließen
Original-Betriebsanleitung, deutsch, KNF 125530-315669 06/18 11
6. Aufstellen und Anschließen
Pumpen nur unter den Betriebsparametern und –bedingungen an-
schließen, die in Kapitel 4. Technische Daten beschrieben sind.
Sicherheitshinweise (siehe Kapitel 3) beachten.
6.1. Pumpe aufstellen
Î Sicheren Standort (ebene Fläche) für die Pumpe wählen.
Î Vor dem Aufstellen die Pumpe am Einsatzort aufbewahren, um
sie auf Umgebungstemperatur zu bringen.
Î Befestigungsmaße siehe Abb. 3.

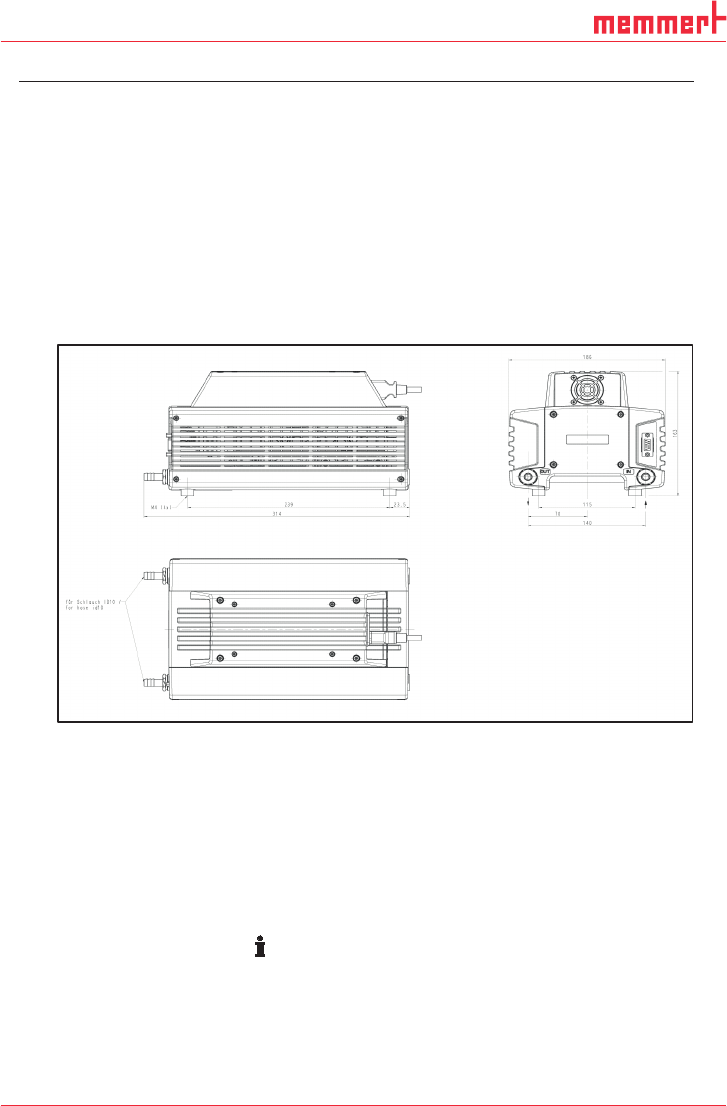

Abb. 3: Befestigungsmaße Pumpe PJ25481-950.50.18
(Maßtoleranzen nach DIN ISO 2768-1, Toleranzklasse V)
Î Pumpe so aufstellen, dass der Lüfter ausreichend Kühlluft an-
saugen kann.
Î Sicherstellen, dass der Einsatzort trocken ist und die Pumpe
vor Regen, Spritz-, Schwall- und Tropfwasser und weiteren
Verunreinigungen geschützt ist.
Î Sicherstellen, dass der Einbauort zugänglich für Wartung und
Service ist.
Die IP-Schutzklasse des Pumpenmotors ist auf dem Typen-
schild angegeben.
Î Pumpe an der höchsten Stelle im System montieren, damit
sich kein Kondensat im Pumpenkopf sammelt.
Î Pumpe vor Staubeinwirkungen schützen.
Befestigungsmaße
Kühlluftzufuhr
Einsatzort
