36
D39488 | Stand 12/2019
Membranpumpen PJ25481-950.50.18 Instandhaltung
Original-Betriebsanleitung, deutsch, KNF 125530-315669 06/18 25
Abb. 5: Demontage der Verschaltungen
4. O-Ringe (Abb. 6/12) und Flachdichtungen (13) entnehmen.
Abb. 6: Markierung der Pumpe
5. Kopf 1 (Abb. 6/I):
Kopfdeckel, Zwischenplatte und Kompressorgehäuse durch ei-
nen durchgehenden Filzstiftstrich (M) markieren.
6. Kopf 1 (Abb. 6/II):
Kopfdeckel, Zwischenplatte und Kompressorgehäuse durch ei-
nen durchgehenden Filzstiftstrich (M) markieren.
7. Kopf 1 (Abb. 6/III):
Kopfdeckel, Zwischenplatte und Kompressorgehäuse durch ei-
nen durchgehenden Filzstiftstrich (M) markieren.
37
D39488 | Stand 12/2019
Membranpumpen PJ25481-950.50.18 Instandhaltung
Original-Betriebsanleitung, deutsch, KNF 125530-315669 06/18 27

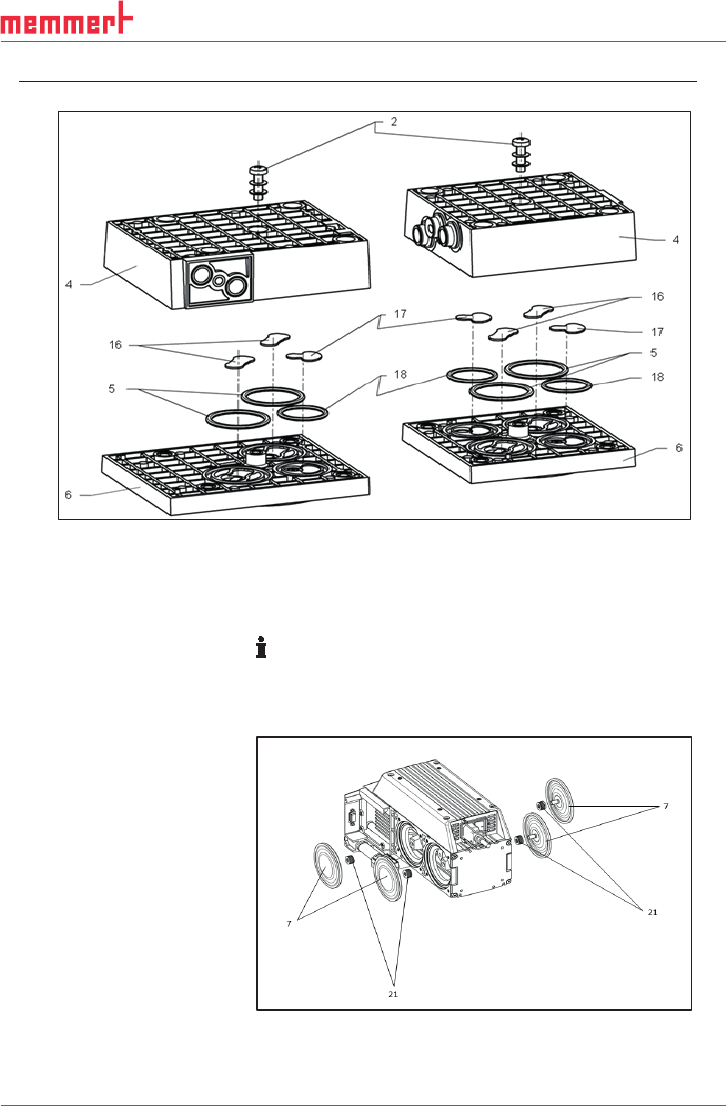

Abb. 8: Explosionsdarstellung der Pumpenköpfe 1 und 2
Membranen und Ventilplatten wechseln
1. Die vier Membranen (Abb. 9/7) mit den Händen entgegen dem
Uhrzeigersinn herausdrehen.
Vorsicht, dass die zwischen Membrane und Pleuel vorhande-
nen Passscheiben (21) nicht in das Pumpengehäuse fallen.
Dass die Passscheiben (21) in gleicher Anzahl wie zuvor mon-
tiert werden, ist Voraussetzung, um die pneumatische Leistung
der Pumpe sicherzustellen.
Abb. 9: Membranwechsel
38
D39488 | Stand 12/2019
Instandhaltung Membranpumpen PJ25481-950.50.18
28 Original-Betriebsanleitung, deutsch, KNF 125530-315669 06/18
2. Von den Zwischenplatten (Abb. 8/6) die Ventilplatten (16) und
(17) sowie die O-Ringe (5) und (18) entnehmen.
3. Die neuen Membranen (Abb. 9/7) von Hand in die Gewinde
der Pleuel einschrauben und handfest anziehen.
Vor dem endgültigen Festziehen der Membranen empfiehlt es
sich, die Membrane in den oberen Umkehrpunkt zu bewegen.
4. Die neuen Ventilplatten (Abb. 8/16) und (17) sowie die neuen
O-Ringe (5) und (18) in die Zwischenplatten (6) einlegen.
Ober- und Unterseite der Ventilplatten sind identisch.
A
chten Sie beim Einlegen der O-Ringe darauf, dass diese die
richtige Größe und Farbe haben. (Kopf 4: schwarze O-Ringe).
Zwischenplatten und Kopfabdeckung montieren
1. Kopfdeckel (Abb. 8/4) auf die Zwischenplatten (6) auflegen
entsprechend den Filzstiftmarkierungen (Abb. 6/M).
2. An allen vier Köpfen jeweils die Kopfschraube des Kopfdeckels
(Abb. 8/2) vorsichtig, leicht und handfest anziehen (Anzugsmo-
ment: 60 Nm).
Zur Anordnung und Ausrichtung von Tellerfedern und Schei-
ben der Schraube siehe Abb. 10.
A
chten Sie beim Einlegen der O-Ringe darauf, dass diese die
richtige Größe und Farbe haben. (Kopf 4: schwarze O-Ringe)
3. Je drei O-Ringe (Abb. 7/19) in die Verschaltungsbohrungen le-
gen.
4. Köpfe 1 und 2 (Abb. 6/I und II) und Köpfe 3 und 4 (III und IIII)
zusammendrücken.
5. Köpfe 1 und 2 und Köpfe 3 und 4 auf das Kompressorgehäuse
aufsetzen; Befestigungsschrauben (Abb. 4/3) über Kreuz
handfest anziehen (Anzugsmoment: 3,5 Nm).
6. O-Ringe (Abb. 6/12) und Flachdichtungen (13) in die Verschal-
tungsaufnahme einlegen.
7. Verschaltungen wieder montieren:
Hierfür die Befestigungsschrauben der Verschaltungen
(Abb. 5/10 und 15) handfest anziehen.
8. Verschaltungsabdeckung (8) wieder montieren:
Hierfür die Befestigungsschrauben der Verschaltungsabde-
ckung (9) handfest anziehen.
9. Kopfabdeckungen (Abb. 4/20) wieder montieren:
Hierfür die acht Befestigungsschrauben (1) handfest anziehen.
10. Ausgewechselte Membranen, Ventilplatten und O-Ringe sach-
gerecht entsorgen.
Abschließende Schritte
1. Saug- und Druckleitung wieder an Pumpe anschließen.
Abb. 10: Ausrichtung der
Tellerfeder
