40
D39488 | Stand 12/2019
Störungen beheben Membranpumpen PJ25481-950.50.18
30 Original-Betriebsanleitung, deutsch, KNF 125530-315669 06/18
9. Störungen beheben
GEFAHR
Lebensgefahr durch Stromschlag
Î Vor Arbeiten an der Pumpe, die Pumpe von der
Stromversorgung trennen.
Î Spannungsfreiheit prüfen und sicherstellen.
Î Pumpe prüfen (siehe Tab. 12und Tab. 13).
Pumpe fördert nicht
Ursache Störungsbehebung
Pumpe ist nicht an das elektri-
sche Netz angeschlossen.
Î Pumpe an das elektrische Netz anschließen.
Keine Spannung im elektri-
schen Netz.
Î Raumsicherung prüfen und ggf. einschalten.
Überstromschutz der Motor-
steuerungsplatine hat ange-
sprochen.
Maximale Temperatur der
Motorsteuerungsplatine
überschritten.
Maximale Blockierzeit des
Rotors überschritten.
Î Pumpe vom elektrischen Netz trennen.
Î Ursache des Überstroms, der Überhitzung oder des Blo-
ckierens (z.B. unzulässige Druckverhältnisse, Flüssigkeit in
den Pumpenköpfen) feststellen und beseitigen.
Die Pumpe muss einige Sekunden vom Netz getrennt sein,
bevor die Elektronik den Betrieb wieder zulässt.
Anschlüsse oder Leitungen sind
blockiert.
Î Anschlüsse und Leitungen prüfen.
Î Blockierung entfernen.
Externes Ventil ist geschlossen
oder Filter verstopft.
Î Externe Ventile und Filter prüfen.
Im Pumpenkopf hat sich Kon-
densat gesammelt.
Î Kondensatquelle von der Pumpe trennen.
Î Pumpe spülen (siehe Kapitel 8.2.1).
Membrane oder Ventilplatten
sind abgenutzt.
Î Membrane und Ventilplatten wechseln (siehe Kapitel 8.3).
Tab. 12
41
D39488 | Stand 12/2019
Membranpumpen PJ25481-950.50.18 Störungen beheben
Original-Betriebsanleitung, deutsch, KNF 125530-315669 06/18 31
Förderleistung, Druck oder Vakuum zu niedrig
Die Pumpe erreicht nicht die in den Technischen Daten, bzw. im Datenblatt angegebene Leistung.
Ursache Störungsbehebung
Im Pumpenkopf hat sich Kon-
densat gesammelt.
Î Kondensatquelle von der Pumpe trennen.
Î Pumpe spülen (siehe Kapitel 8.2.1).
An der Druckseite steht Über-
druck und an der Saugseite
gleichzeitig Vakuum oder ein
Druck über Atmosphäre an.
Î Pneumatische Bedingungen ändern.
Pneumatische Leitungen oder
Anschlussteile haben zu gerin-
gen Querschnitt oder sind ge-
drosselt.
Î Pumpe vom System abkoppeln, um Leistungswerte zu er-
mitteln.
Î Ggf. Drosslung (z.B. Ventil aufheben).
Î Ggf. Leitungen oder Anschlussteile mit größerem Quer-
schnitt einsetzen.
An Anschlüssen, Leitungen o-
der Pumpenkopf treten Leck-
stellen auf.
Î Korrekten Sitz der Schläuche auf Schlauchnippeln sicher-
stellen.
Î Undichte Schläuche auswechseln.
Î Leckstellen beseitigen.
Anschlüsse oder Leitungen sind
ganz oder teilweise verstopft.
Î Anschlüsse oder Leitungen prüfen.
Î Verstopfende Teile und Partikel entfernen.
Kopfteile sind verschmutzt. Î Kopfbauteile reinigen.
Membrane oder Ventilplatten
sind abgenutzt.
Î Membrane und Ventilplatten wechseln
(siehe Kapitel 8.3).
Gewechselte Membrane und
Ventilplatten.
Î Sicherstellen, dass Passscheiben auf das Membrange-
winde aufgesteckt wurden.
Î Kopfverschaltung und Schlauchverbindungen auf Dichtig-
keit prüfen.
Tab. 13
Visualisierung der Fehler auf der Motorsteuerung
Das Überschreiten der Überstromgrenze, das Überschreiten der
maximalen Temperatur der Motorsteuerungsplatine oder das Blo-
ckieren des Rotors wird als Fehler angezeigt. An der Motorsteue-
rung signalisiert eine rote LED die Ursache des Fehlers.
Optionale Einstellung:
Auf Wunsch kann die Motorsteuerung so programmiert werden,
dass die Spannung des Fehlerausgangs dieselbe Charakteristik
wie die LED aufweist.
Werkseitig wird am Fehlerausgang nur logisch 1 oder 0 über eine
Spannung ausgegeben.
42
D39488 | Stand 12/2019
Störungen beheben Membranpumpen PJ25481-950.50.18
32 Original-Betriebsanleitung, deutsch, KNF 125530-315669 06/18

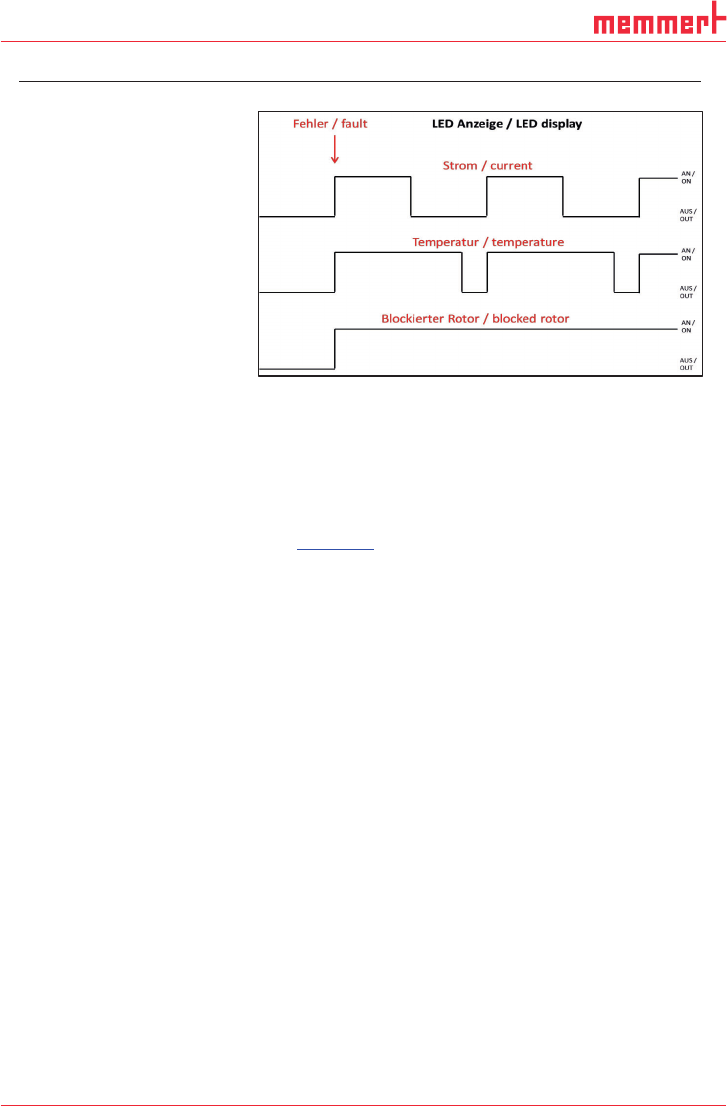

Abb. 11: LED-Blinkdauer bei verschiedenen Fehlern
Um den Fehler zu löschen muss der Motor von der Versorgungs-
spannung getrennt werden.
Störung kann nicht behoben werden
Sollten Sie keine der angegebenen Ursachen feststellen können,
senden Sie die Pumpe an den KNF-Kundendienst (Kontaktdaten:
siehe www.knf.de
).
1. Pumpe spülen (siehe Kapitel 8.2.1).
2. Pumpe reinigen (siehe Kapitel 8.2.2).
3. Pumpe mit ausgefüllter Unbedenklichkeits- und Dekontamina-
tionserklärung (siehe Kapitel 12) und unter Angabe des geför-
derten Mediums an KNF senden.
Tab. 14
