- 100 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-44068 CX_BASE_REV_G_ ASM ＣＸベース＿ＲＥＶ＿Ｇ 組 1 2 402-13822 CX_LINEAR_GUIDE ＣＸリニアガイド (2) 3 SM-6041402-TN SCREW M4X0.7 L=14 六角穴ボルト Ｍ４Ｘ０ ．７ Ｌ＝１４ (20) 4 402-44056 CLI…
- 99 -

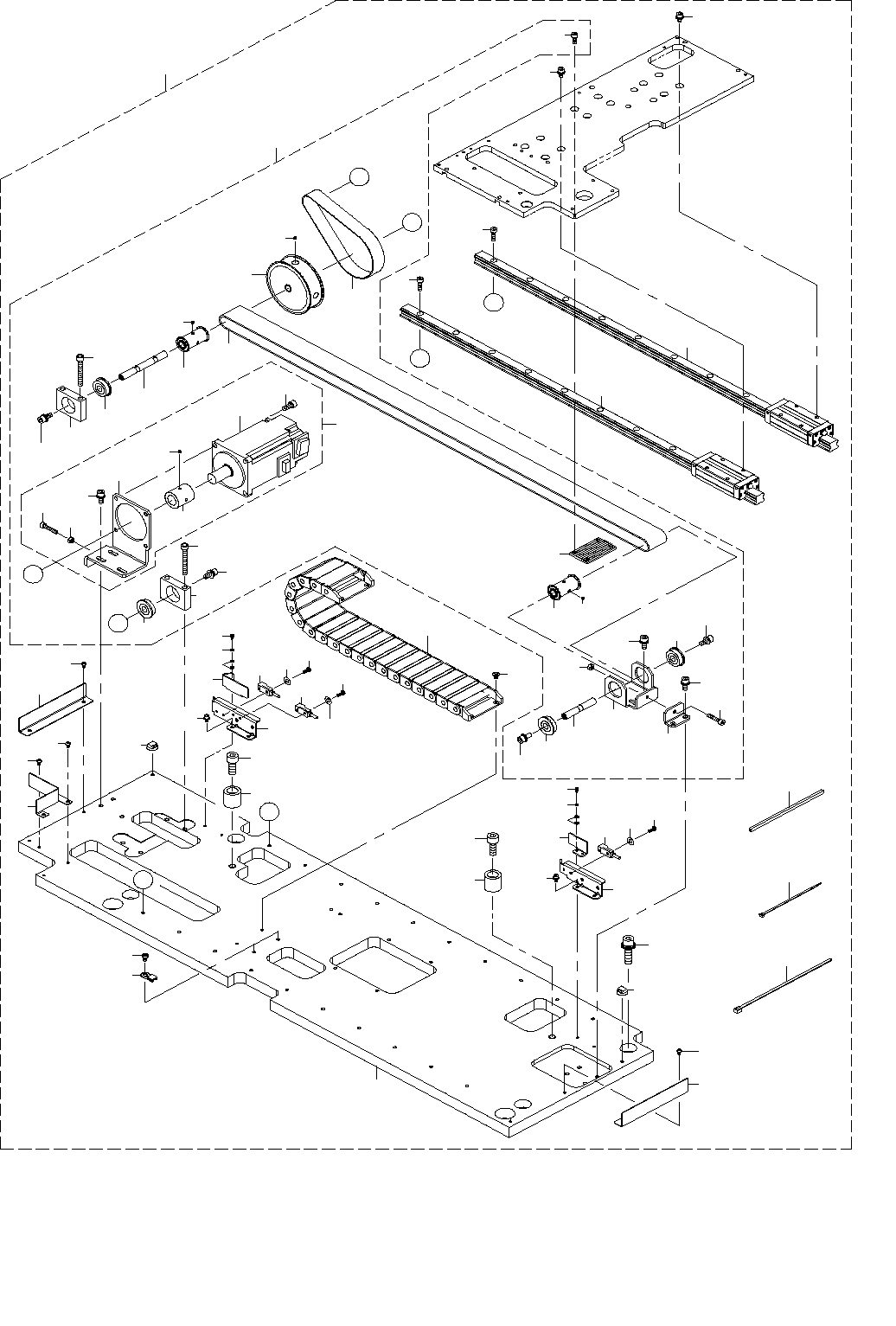

50.CLINCH UNIT COMPONENTS (5) (HEAD) (UNTIL M/C REV.G)
クリンチユニット関係（５）（ヘッド）（Ｍ ／ Ｃ ＲＥＶ．Ｇ 以降）
２
２
３
３
４
５５
５
５
６
７
７
６
８
９
１０
１０
１２
１２
１３
１３
１４
１４
１５
１６
１７
１８
２０
１８
１９
２１
２２
２４
２５
２６
２７
２８
２９
３０
３１
２３
３２
３３
３５
３４
３６
３７
３７
３８
３８
３９
４０
４１
４２
４３
４４
５２
Ａ
Ａ
Ｂ
Ｂ
Ｃ
Ｃ
Ｄ
Ｄ
５３
５４
５６
５７
１
１１
６１
６２
６３
６３
６２
６１
４９
５１
４８
４５
５１
５８
４６
４７
６４
５０
５９
６０
６７
６５
６７
６７
６７
６５
６６
６８
６８
６８
- 100 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-44068 CX_BASE_REV_G_ASM
ＣＸベース＿ＲＥＶ＿Ｇ組
1
2 402-13822 CX_LINEAR_GUIDE
ＣＸリニアガイド
(2)
3 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１４
(20)
4 402-44056 CLINCH_BASE_SE
クリンチベースＳＥ
(1)
5 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(8)
6 402-13823 CX_AXIS_STOPPER
ＣＸ軸ストッパ
(2)
7 SM-6082002-TN SCREW M8 L=20
六角穴ボルト Ｍ８ Ｌ＝２０
(2)
8 HX-0034400-00 FIXED BASE
束線パーツ
(2)
9 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
10 HX-0070600-0A MOUNT BASE
マウントベース
(2)
11 402-13912 CX_BELT_ASM
ＣＸベルト組
(1)
12 402-13827 CX_REDUCTION_PULLEY_BR
ＣＸ＿ＲＥＤＵＣＴＩＯＮプーリブラケット
(2)
13 SM-6054002-TN SCREW M5X0.8 L=40
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝４０
(4)
14 SB-1080005-00 BEARING
ころがり軸受
(2)
15 402-13824 CX_REDUCTION_PULLEY_SHAFT
ＣＸ＿ＲＥＤＵＣＴＩＯＮプーリシャフト
(1)
16 402-13825 CX_CARRIER_PULLEY
ＣＸキャリアプーリ
(1)
17 SM-8040302-TP SETSCREW
止めねじ
(2)
18 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
19 402-13826 CX_REDUCTION_PULLEY
ＣＸ＿ＲＥＤＵＣＴＩＯＮプーリ
(1)
20 SM-8040302-TP SETSCREW
止めねじ
(2)
21 402-13828 CX_CARRIER_BELT
ＣＸキャリアベルト
(1)
22 402-13829 CX_MOTOR_BELT
ＣＸモータベルト
(1)
23 402-13913 CX_MOTOR_ASM
ＣＸモータ組
(1)
24 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
(4)
25 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ×０．７ １種
(1)
26 SM-6042002-TN SCREW
六角穴ボルト
(1)
27 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(3)
28 402-13830 CX_MOTOR_BR
ＣＸモータブラケット
(1)
29 SM-8040302-TP SETSCREW
止めねじ
(2)
30 402-13831 CX_MOTOR_PULLEY
ＣＸモータプーリ
(1)
31 402-13937 SERVO MOTOR 400W(Z MARKING)
サーボモータ ４００Ｗ（Ｚマーキング付き）
(1)
32 402-13833 CX_BELT_TENSIONER
ＣＸベルトテンショナ
(1)
33 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
34 402-13825 CX_CARRIER_PULLEY
ＣＸキャリアプーリ
(1)
35 SM-8040302-TP SETSCREW
止めねじ
(2)
36 402-13834 CX_CARRIER_PULLEY_SHAFT
ＣＸキャリアプーリシャフト
(1)
37 SB-1080005-00 BEARING
ころがり軸受
(2)
38 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
39 402-13832 TENSIONER_ANGLE
テンションアングル
(1)
40 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
41 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ×０．７ １種
(1)
42 SM-6042002-TN SCREW
六角穴ボルト
(1)
43 402-13835 CX_BELT_CONNECTOR
ＣＸベルトコネクタ
(1)
44 SM-6041002-TN SCREW
六角穴ボルト
(4)
45 401-65028 XY LMT SENSOR ASM
ＸＹ ＬＭＴセンサ組
(1)
46 401-29002 NEAR SENSOR CABLE ASM
ニアセンサケーブル組
(1)
47 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(1)
48 401-65028 XY LMT SENSOR ASM
ＸＹ ＬＭＴセンサ組
(1)
49 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(1)
50 402-44044 CX_SENSOR_BR_L
ＣＸセンサブラケットＬ
(1)
51 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
52 HX-0067100-00 GROMMET
グロメット
(0.03)
53 402-44058 CX_CABLE_BEAR_R07
ＣＸケーブルベア＿Ｒ０７
(1)
54 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ３Ｘ０．５ Ｌ＝６
(4)
55 SL-6083092-TN SCREW M8 L=30
座金付き六角穴ボルト Ｍ８ Ｌ＝３０
(4)
56 EA-9500B01-00 CABLE BAND
束線バンド
(10)
57 EA-9500B02-00 CABLE BAND
束線バンド
(10)
58 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(1)
59 402-44046 CX_SENSOR_BR_R
ＣＸセンサブラケットＲ
(1)
60 402-44047 CX_SENSOR_GUARD_R
ＣＸセンサガードＲ
(1)
61 SM-6020402-TN BOLT M2 L=4
六角穴ボルト Ｍ２ Ｌ＝４
(4)
62 WS-0210002-KN SPRING WASHER M2
ばね座金 Ｍ２
(4)
63 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ２
(8)
64 402-44045 CX_SENSOR_GUARD_L
ＣＸセンサガードＬ
(1)
65 402-44060 CX_SIDE_GUARD
ＣＸサイドガード
(2)
66 402-44061 CX_SIDE_GUARD_L
ＣＸサイドガードＬ
(1)
67 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(7)
68 WP-0320501-SC WASHER M3
平座金 Ｍ３
(3)
- 101 -

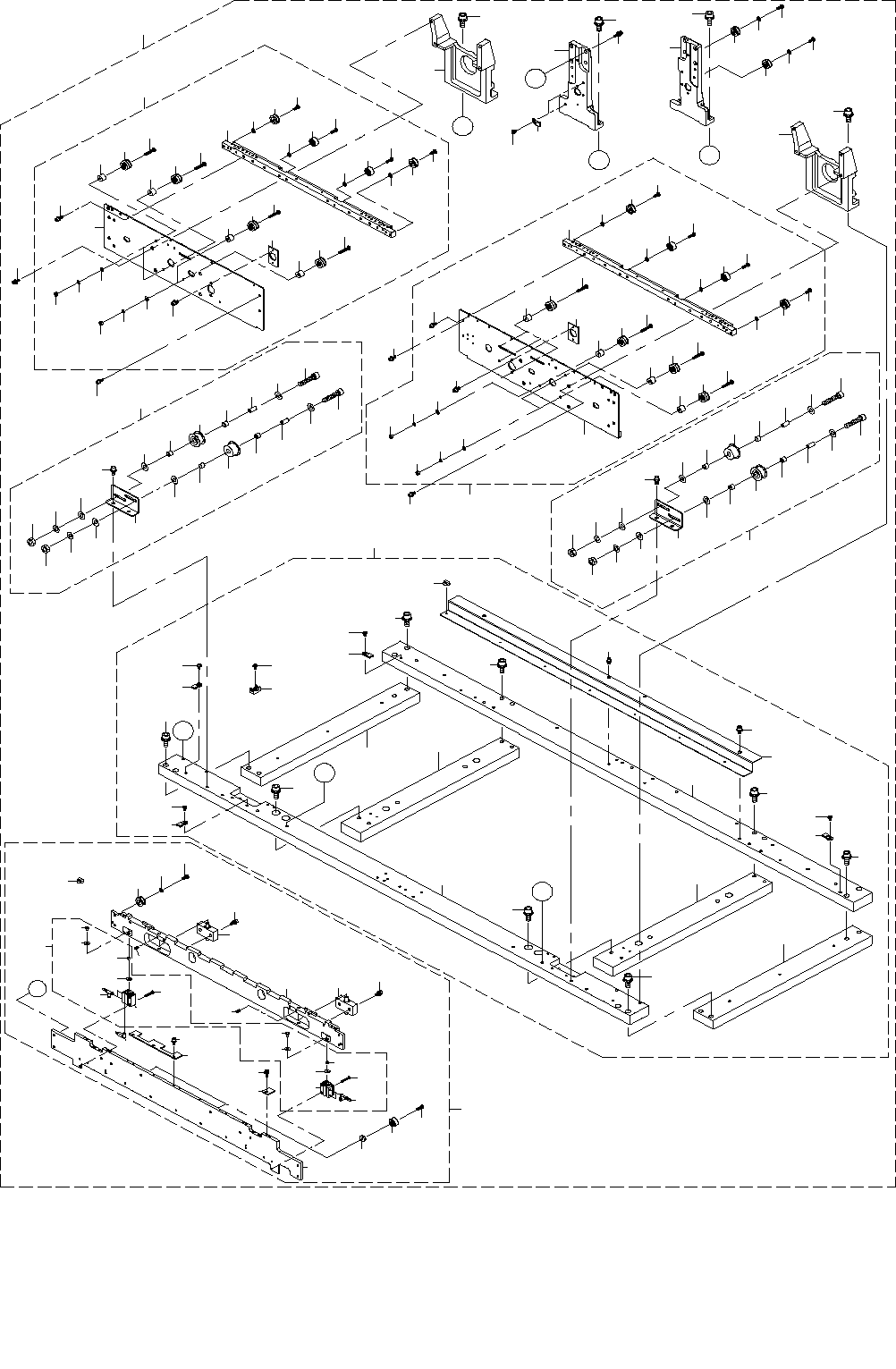

51.CLINCH UNIT COMPONENTS (6) (CONVEYOR)
クリンチユニット関係（６）（搬送）
３５
１１
５０
５
５０
Ｄ
Ｃ
Ｂ
Ａ
５
５
１０
５
１
１０２
１０４
９０
Ｃ
８７
４７
４２
４５
９１
３８
３９
４０
４１
４１
４０
１０１
１０５
１０７
１０７
Ｄ
Ｂ
Ａ
１０６
１０９
１００
１０１
１０５
４６
４７
４２
４４
４３
４３
４２
４４
４２
１０８
１１ ０
８８
８
７
６
８
６
７
７２
７０
８６
７１
７０
８６
７１
８１
７７
８３
８１
７７
８３
５２
６８
５３
５９
５３
６８
５２
６５
５９
６３
５４
７４
６６
６０
６７
６６
６０
２１
２０
２３
２０
１８
１８
２２
２１
１４
２０
１６
２０
１８
３１
３２
３３
３１
３２
３３
１９
３４
３４
２５
３１
１８
２２
２０
２０
３１
３１
２９
３０
２９
２７
２８
２９
１７
３０
２９
３１
２３
１９
２４
１３
４
５５
５８
６４
５７
５６
６１
５８
６４
５７
６７
２
６２
５８
６４
５７
５８
６４
５７
６５
６３
７３
７９
７６
８２
７５
７８
８５
８４
４
２
８４
８０
７８
７６
８２
７５
７６
８２
７５
７６
８２
７５
８５
５１
６９
１５
２６
４７
４６
４７
４６
４７
４６
４８
４９
３７
３６
１０３
１０４
８９
９６
９８
９３
９６
９７
９５
９４
９６
９８
９３
９６
９７
９２
９４
９５
９９
３
１２
９
