- 91 - 46. CLINCH UNIT COMPONENTS (1) (HEAD) クリンチユニット関係（１） （ヘッド） ９８ ９７ ９６ ９９ ９９ ９４ ９２ ９３ ９５ ９１ ２１ ２１ ３ ３ ４ ４ ５ ５ ６ ６ ７ ７ ２６ ２６ ９ １０ １０ １１ １３ １４ １５ １５ １６ １６ １４ １７ １８ １９ ２０ ２２ ２３ ２４ ２５ ８ ８ ２８ ２７ ４２ ２９ ３０ ３２ ３２ ３３ ３４ ３５ ３６ …
- 90 -
NOTE( 注記 ) #01....FOR MOST LEAD COR JIG 001 ASM 多ピンリード矯正治具 ００１組用
#02....FOR MOST LEAD COR JIG 002 ASM 多ピンリード矯正治具 ００２組用
#03....COMMON PARTS 共通部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-13413 LEAD_CORRECT_JIG_BASE_ASM
リード矯正ジグベース
1
2 401-65096 LEAD_CORRECT_JIG_FIX_BASE
リード矯正冶具ベース
(1)
3 401-56188 LOCATE_PIN_A
位置決めピンＡ
(1)
4 401-56189 LOCATE_PIN_B
位置決めピンＢ
(1)
5 SM-8020302-TP SCREW M2X0.4 L=3
止めねじ Ｍ２Ｘ０．４ Ｌ＝３
(2)
6 401-65098 LEAD_CORRECT_JIG_ATTACH_BLOCK
リード矯正冶具取付ベース
(1)
7 SL-6031692-TN SCREW M3 L=16
座金付き六角穴ボルト Ｍ３ Ｌ＝１６
(2)
8 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
(2)
9 401-76201 LEAD_CORRECT_JIG_001_ASSY
リード矯正冶具＿００１組＿ＬＰ２．５ φ０．５
1
10 401-76202 LEAD_CORRECT_JIG_002_ASSY
リード矯正冶具＿００２組＿ＬＰ３．５ φ０．５
1
11 401-76203 LEAD_CORRECT_JIG_003_ASSY
リード矯正冶具＿００３組＿ＬＰ５．０ φ０．５５
1
12 401-76204 LEAD_CORRECT_JIG_004_ASSY
リード矯正冶具＿００４組＿ＬＰ５．０ φ０．８
1
13 401-76205 LEAD_CORRECT_JIG_005_ASSY
リード矯正冶具＿００５組＿ＬＰ７．５ φ０．６
1
14 401-76206 LEAD_CORRECT_JIG_006_ASSY
リード矯正冶具＿００６組＿ＬＰ７．５ φ０．８
1
15 401-76207 LEAD_CORRECT_JIG_007_ASSY
リード矯正冶具＿００７組＿ＬＰ１０．０ φ０．６
1
16 401-76208 LEAD_CORRECT_JIG_008_ASSY
リード矯正冶具＿００８組＿ＬＰ１０．０ φ０．８
1
17 401-76209 EXTEND_LEAD_CORRECT_JIG_001_T15
リード拡大矯正治具＿００１＿ｔ１５＿ＬＰ２ φ０．５
(1)
18 401-76211 EXTEND_LEAD_CORRECT_JIG_002_T15
リード拡大矯正治具＿００２＿ｔ１５＿ＬＰ３ φ０．５
(1)
19 401-76213 EXTEND_LEAD_CORRECT_JIG_003_T15
リード拡大矯正治具＿００３＿ｔ１５＿ＬＰ５ φ０．５５
(1)
20 401-76215 EXTEND_LEAD_CORRECT_JIG_004_T15
リード拡大矯正治具＿００４＿ｔ１５＿ＬＰ５ φ０．８
(1)
21 401-76217 EXTEND_LEAD_CORRECT_JIG_005_T15
リード拡大矯正治具＿００５＿ｔ１５＿ＬＰ７ φ０．６
(1)
22 401-76219 EXTEND_LEAD_CORRECT_JIG_006_T15
リード拡大矯正治具＿００６＿ｔ１５＿ＬＰ７ φ０．８
(1)
23 401-76221 EXTEND_LEAD_CORRECT_JIG_007_T15
リード拡大矯正治具＿００７＿ｔ１５＿ＬＰ１ φ０．６
(1)
24 401-76223 EXTEND_LEAD_CORRECT_JIG_008_T15
リード拡大矯正治具＿００８＿ｔ１５＿ＬＰ１ φ０．８
(1)
25 401-76210 SHRINK_LEAD_CORRECT_JIG_001_T15
リード縮小矯正治具＿００１＿ｔ１５＿ＬＰ２．５ φ０．５
(1)
26 401-76212 SHRINK_LEAD_CORRECT_JIG_002_T15
リード縮小矯正治具＿００２＿ｔ１５＿ＬＰ３．５ φ０．５
(1)
27 401-76214 SHRINK_LEAD_CORRECT_JIG_003_T15
リード縮小矯正治具＿００３＿ｔ１５＿ＬＰ５．０ φ０．５５
(1)
28 401-76216 SHRINK_LEAD_CORRECT_JIG_004_T15
リード縮小矯正治具＿００４＿ｔ１５＿ＬＰ５．０ φ０．８
(1)
29 401-76218 SHRINK_LEAD_CORRECT_JIG_005_T15
リード縮小矯正治具＿００５＿ｔ１５＿ＬＰ７．５ φ０．６
(1)
30 401-76220 SHRINK_LEAD_CORRECT_JIG_006_T15
リード縮小矯正治具＿００６＿ｔ１５＿ＬＰ７．５ φ０．８
(1)
31 401-76222 SHRINK_LEAD_CORRECT_JIG_007_T15
リード縮小矯正治具＿００７＿ｔ１５＿ＬＰ１０．０ φ０．６
(1)
32 401-76224 SHRINK_LEAD_CORRECT_JIG_008_T15
リード縮小矯正治具＿００８＿ｔ１５＿ＬＰ１０．０ φ０．８
(1)
33 401-65107 LEAD_CORRECT_JIG_CLAMP_PLATE
リード矯正治具クランププレート
(2)
34 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
35 402-55025 JM100_LEAD_COR_JIG_BASE_ASM
ＪＭ１００多ピンリード矯正治具ベース
(1)
36 SL-6031692-TN SCREW M3 L=16
座金付き六角穴ボルト Ｍ３ Ｌ＝１６
(2)
37 401-56188 LOCATE_PIN_A
位置決めピンＡ
(1)
38 SM-8020302-TP SCREW M2X0.4 L=3
止めねじ Ｍ２Ｘ０．４ Ｌ＝３
(2)
39 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
(2)
40 401-65096 LEAD_CORRECT_JIG_FIX_BASE
リード矯正冶具ベース
(1)
41 401-56189 LOCATE_PIN_B
位置決めピンＢ
(1)
42 402-54978 JIG_FIX_BLOCK
ジグフィックスブロック (1)
43
#01
402-55026 JM100_MOST_LEAD_COR_JIG_001_ASM
ＪＭ１００＿多ピンリード矯正治具＿００１組
1
44
#02
402-55027 JM100_MOST_LEAD_COR_JIG_002_ASM
ＪＭ１００＿多ピンリード矯正治具＿００２組
1
45 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
46
#01
402-55062 MOST_LEAD_COR_JIG_WIDE_001_P10
多ピンリード矯正治具＿広＿００１＿Ｐ１０
(1)
47
#02
402-55066 MOST_LEAD_COR_JIG_NOR_002_P2.5
多ピンリード矯正治具＿００２＿Ｐ２．５＿狭
(1)
48
#01
402-54986 JIG_Y_10MM_WIDE
治具Ｙ１０ＭＭ＿広
(1)
49
#02
402-54985 JIG_Y_2.5MM_NARROW
治具Ｙ＿２．５ｍｍ＿狭
(1)
50
#03
402-54982 SPRING_PLATE
ばねプレート
(1)
51
#03
402-54980 SPRING_BRKT
ばねブラケット
(2)
52
#03
402-54981 JIG_SUPPORT_SPRING
治具サポートばね
(2)
53
#03
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
54
#03
PH-0300082-C0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
(2)
55
#01
402-55063 MOST_LEAD_COR_JIG_NAR_001_P10
多ピンリード矯正治具＿狭＿００１＿Ｐ１０
(1)
56
#02
402-55065 MOST_LEAD_COR_JIG_WID_002_P2.5
多ピンリード矯正治具＿００２＿Ｐ２．５＿広
(1)
57
#01
402-54987 JIG_Y_10MM_NARROW
治具Ｙ１０ｍｍ＿狭
(1)
58
#02
402-54984 JIG_Y_2.5MM_WIDE
治具Ｙ＿２．５ｍｍ＿広
(1)
59
#03
402-54982 SPRING_PLATE
ばねプレート
(1)
60
#03
402-54980 SPRING_BRKT
ばねブラケット
(2)
61
#03
402-54981 JIG_SUPPORT_SPRING
治具サポートばね
(2)
62
#03
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
63
#03
PH-0300082-C0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
(2)
64
#01
402-55064 MOST_LEAD_COR_JIG_001_P18.5
多ピンリード矯正治具＿００１＿Ｐ１８．５
(1)
65
#02
402-55067 MOST_LEAD_COR_JIG_002_P2.5
多ピンリード矯正治具＿００２＿Ｐ２．５
(1)
66
#01
402-54988 JIG_X_18.5
治具Ｘ１８．５
(1)
67
#02
402-54983 JIG_X_2_5MM
治具Ｘ＿２．５ｍｍ
(1)
68
#03
402-54982 SPRING_PLATE
ばねプレート
(1)
69
#03
402-54981 JIG_SUPPORT_SPRING
治具サポートばね
(2)
70
#03
402-54980 SPRING_BRKT
ばねブラケット
(2)
71
#03
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
72
#03
PH-0300082-C0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
(2)
73
#03
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(6)
74
#01
402-54979 JIG_FIX_BRKT
治具フィックスブラケット
(1)
75
#02
402-55050 JIG_FIX_BRKT_002
治具フィックスブラケット＿００２
(1)
- 91 -

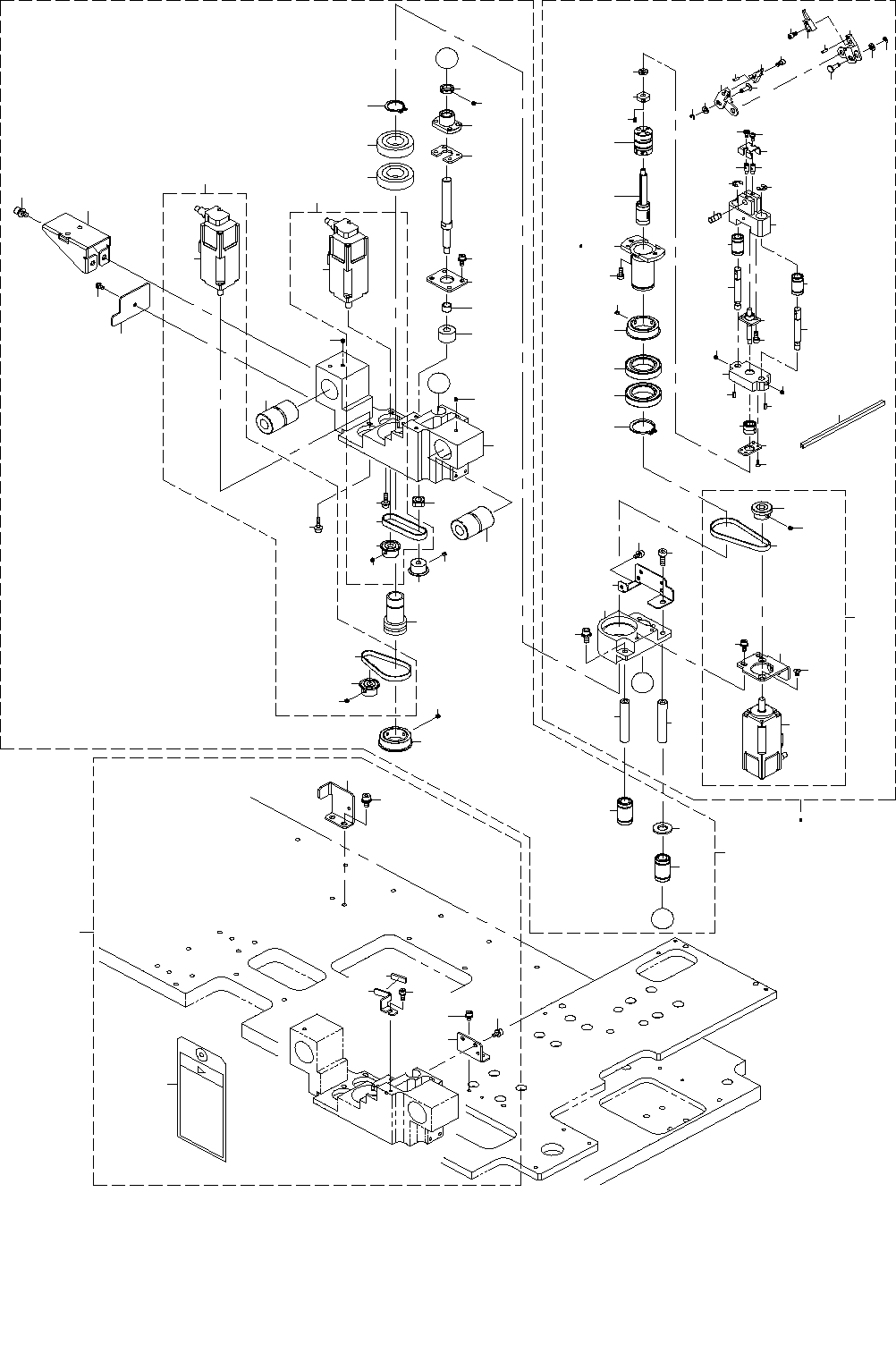

46.CLINCH UNIT COMPONENTS (1) (HEAD)
クリンチユニット関係（１）（ヘッド）
９８
９７
９６
９９
９９
９４
９２
９３
９５
９１
２１
２１
３
３
４
４
５
５
６
６
７
７
２６
２６
９
１０
１０
１１
１３
１４
１５
１５
１６
１６
１４
１７
１８
１９
２０
２２
２３
２４
２５
８
８
２８
２７
４２
２９ ３０
３２
３２
３３
３４
３５
３６
３６
３７
３１
３９
４０
４１
５０
５１
５２
４６
４７
４８
４９
４５
８７
８８
８８
８９
８９
５４
５４
５５
５６
５７
Ａ
Ａ
５８
５９
６８
６０
６３
６４
６５
６６
６７
６１
６９
７０
７２
７３
７４
７５
７６
７１
７８
７９
８０
８１
８２
７７
８３
８４
８６
８５
３８
Ｂ
Ｂ
１ ２
６２
５３
１２
４３
４４
１２
４４
９０
９０
