Rev.2.00
MS 参数
4-70
4-11-2．使用夹具
不是自动测定，夹具不规定。
4-11-3．操作
选择了[偏差设定（Ｏ）][贴装综合偏差（Ｇ）...]之后，下面的调整贴片综合偏差的画面。
在凸出画面选择设定对象贴装头。
不影响机器后备的“使用装置”的设定。
（没有检查（不使用）装置也可以选择）
按 Alt +↓键，下列一览显示出来。
(KE-2050)
(KE-2050R)
(KE-2055R)
(KE-2060)
(KE-2060R)
· 快、中、慢是按照计测元件数据时的θ速度所设
定的偏差值。
· 0603 元件则是将「0603 的值」＋「快的值」作为
贴装元件时的偏差值。
· 0402 元件则是将「0402 的值」＋「快的值」作为
贴装元件时的偏差值。
Rev.2.00
MS 参数
4-71
4-12. SOT方向检查台偏差ト
4-12-1．功能
设定 SOT 方向检查台的组装位置、组装高度。
4-12-2．使用夹具
・E2101998000：夹具吸嘴 ・505 吸嘴（40001343）
4-12-3．操作
选择了[偏差设定（Ｏ
）][SOT 方向检查台偏差（Ｇ）...]之后，显示出下面的调整 SOT 方向检查台偏差的画
面。
＜操作・１／８（组装位置）＞
SOT 方向检查台上有夹具时，请除取夹
具。
准备完毕，请选择确认。
按了确认之后，OCC 向 SOT 方向检查台
移动。
＜操作・２／８（组装位置）＞
通过演示，求方向检查台的 2 个真空孔的
中间位置坐标，按 HOD 的确定键。
＜操作・３／８（组装高度）＞
把夹具吸嘴安装到左 1 贴装头。
准备完毕，请选择确认。
选择了确认之后，测定吸嘴的长度。
＜操作・４／８（组装高度）＞
用手动把 505 号吸嘴安装到左 1 贴装头
上。
准备完毕，选择确认。
选择了确认之后，测定吸嘴的长度。
Rev.2.00
MS 参数
4-72

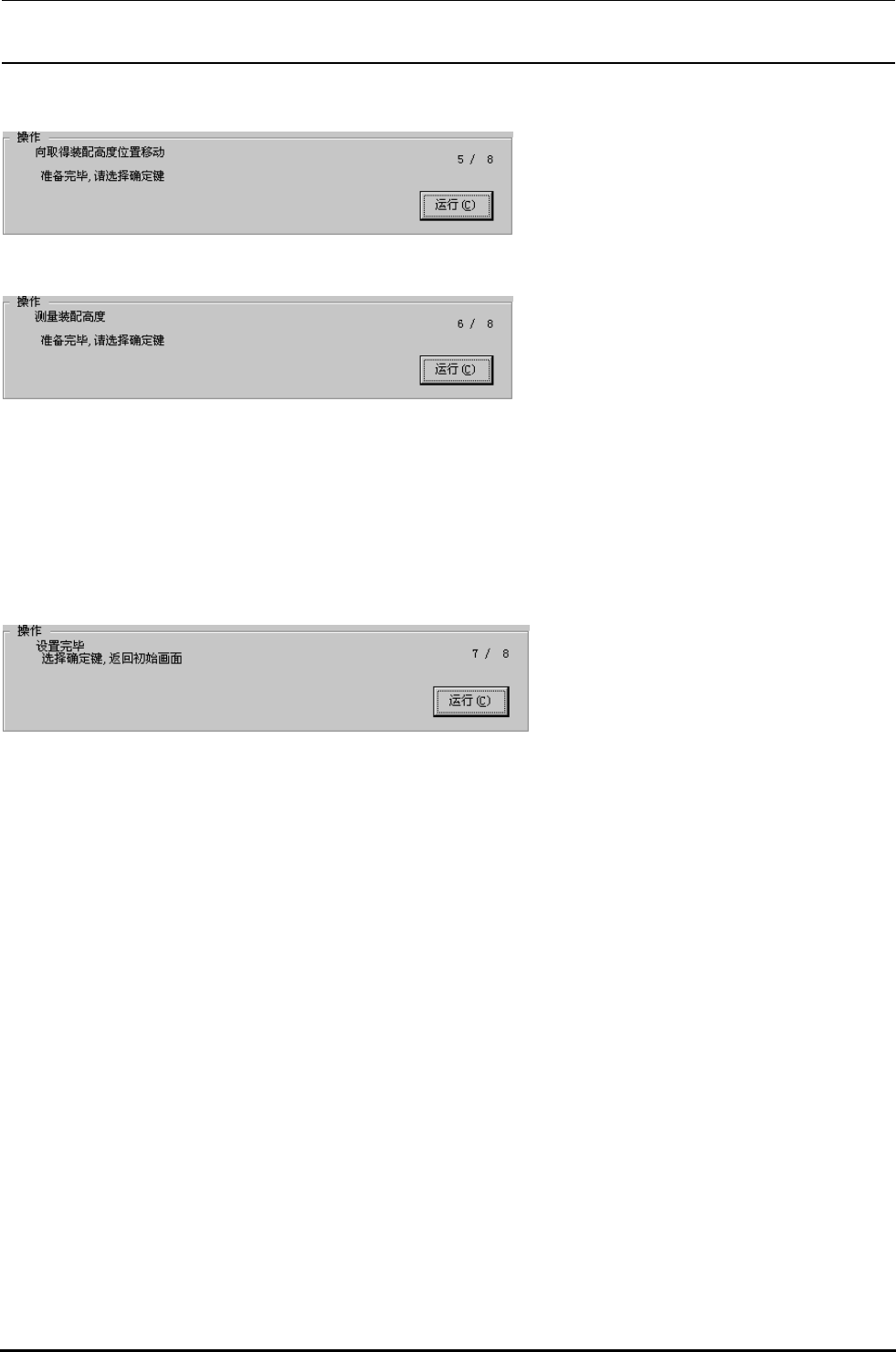

＜操作・５／８（组装高度）＞
准备完毕，请选择确认。
选择了确认之后，移动到左 1 贴装头向
SOT 方向检查台上移动。
＜操作・６／８（组装高度）＞
选择了确认之后，测定 SOT 方向检查台的
安装高度。
・测定内容
①打开贴装头的真空，读取真空值。此时，真空值低于-80KPa 则为异常。请确认吸嘴。
②下降 Z 轴，测定真空值低于-80KPa 的位置。
③ ②测定的位置和测定用吸嘴长度更新 SOT 方向检查台组装高度。
＜操作・８／８＞
测定结束之后，左 1 贴装头移动到夹具卸
下位置，卸下吸嘴。
设定完毕。
通过确认选择，返回初期画面。
