Rev.2.00 MS 参数 4-76 ＜ 操作 ・２／４（ 自然破坏情况 ）＞ 选择了确认之后，测定 “ 自然破坏情况 ”。 关闭了真空电磁阀之后， 确认贴装头的真 空传感器和 ATC 真空传感器的测定值如 何变化 。 KE2000 系列贴装元件时不使用鼓风，真空压为自然大气压 （ 被破坏 ） 贴装元件 。 标准值如下所示 。 Head V. CAL 自然大气压开始时间 6 ～ 13ms 7 ～ 15ms 自然大气压破坏时间 10 ～…
Rev.2.00
MS 参数
4-75

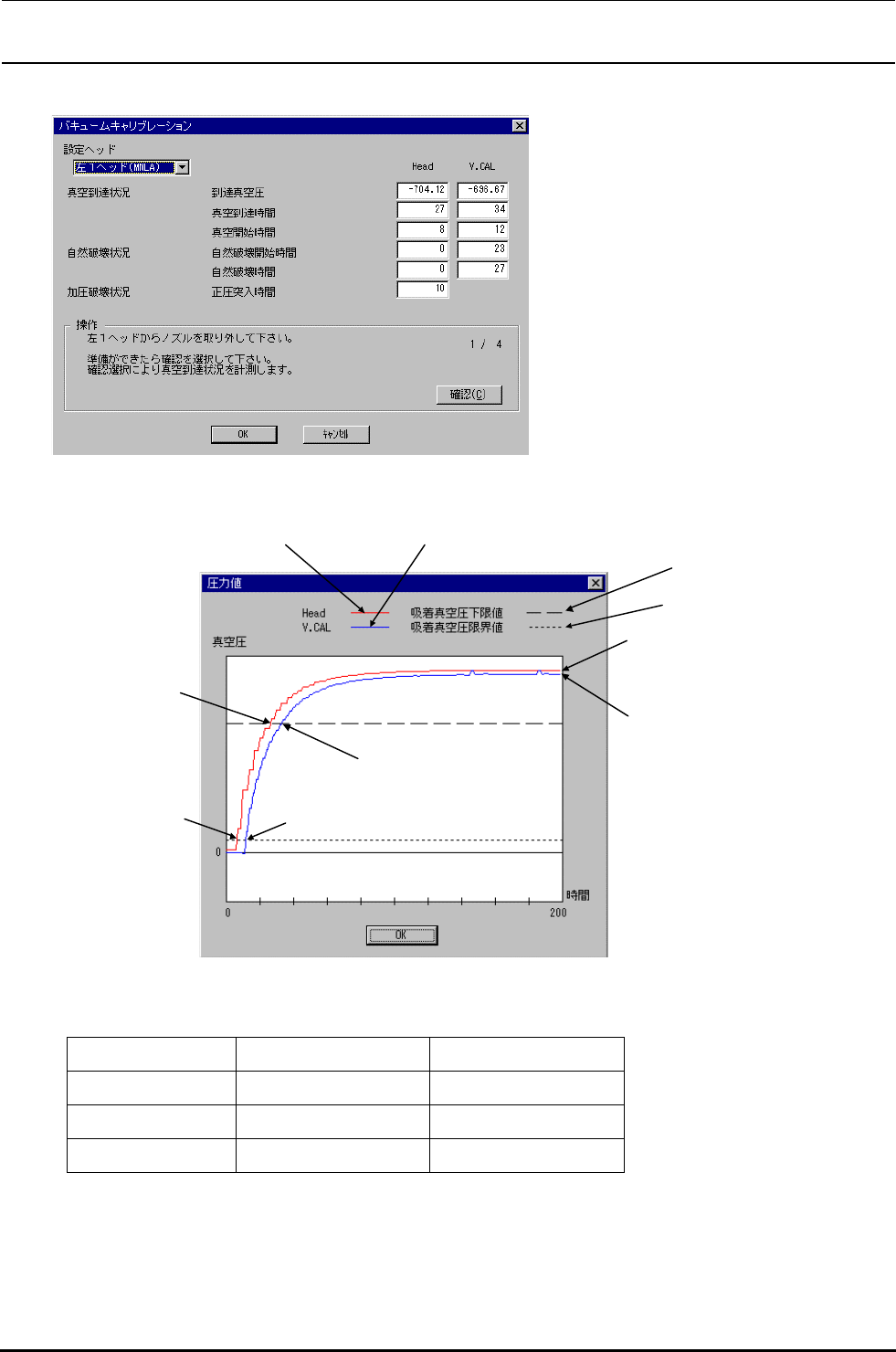

＜操作・１／４（真空达到情况）＞
选择用设定贴装头测定的贴装头，按照操
作程序进行操作。
首先，测定“真空达到情况”。打开真空电
磁阀之后，就可以确认贴装头的真空传感
器和 ATC 真空传感器的测定值是如何变
化的。
显示的曲线图表和画面测定值图下所示。
标准值如下所示。
Head V. CAL
真空到达压 -93.31～-81.31Kpa -93.31～-79.98Kpa
真空到达时间 15～28ms 20～40ms
真空开始时间 5～14ms 7～16ms
选择了 OK 之后，返回原来的画面。
真
空
到
V
.CAL
<
真空到 Head
<
真
空
到
V
.CAL
<
ATC 的真空贴装头真空
真空到 Head
<
达到真空 V.CAL
<
6.67Kpa
66.7Kpa
达到真空
Head
<
Rev.2.00
MS 参数
4-76
＜操作・２／４（自然破坏情况）＞
选择了确认之后，测定“自然破坏情况”。
关闭了真空电磁阀之后，确认贴装头的真
空传感器和 ATC 真空传感器的测定值如
何变化。
KE2000 系列贴装元件时不使用鼓风，真空压为自然大气压（被破坏）贴装元件。
标准值如下所示。
Head V. CAL
自然大气压开始时间 6～13ms 7～15ms
自然大气压破坏时间 10～19ms 15～30ms
选择了 OK 之后，返回原来的画面。
真空破坏开始时间 V.CAL
・
自然破坏开始时间
Head
・
真空破坏时间
真空破
V.CAL
・
自然破坏时间
Head
・
Rev.2.00
MS 参数
4-77

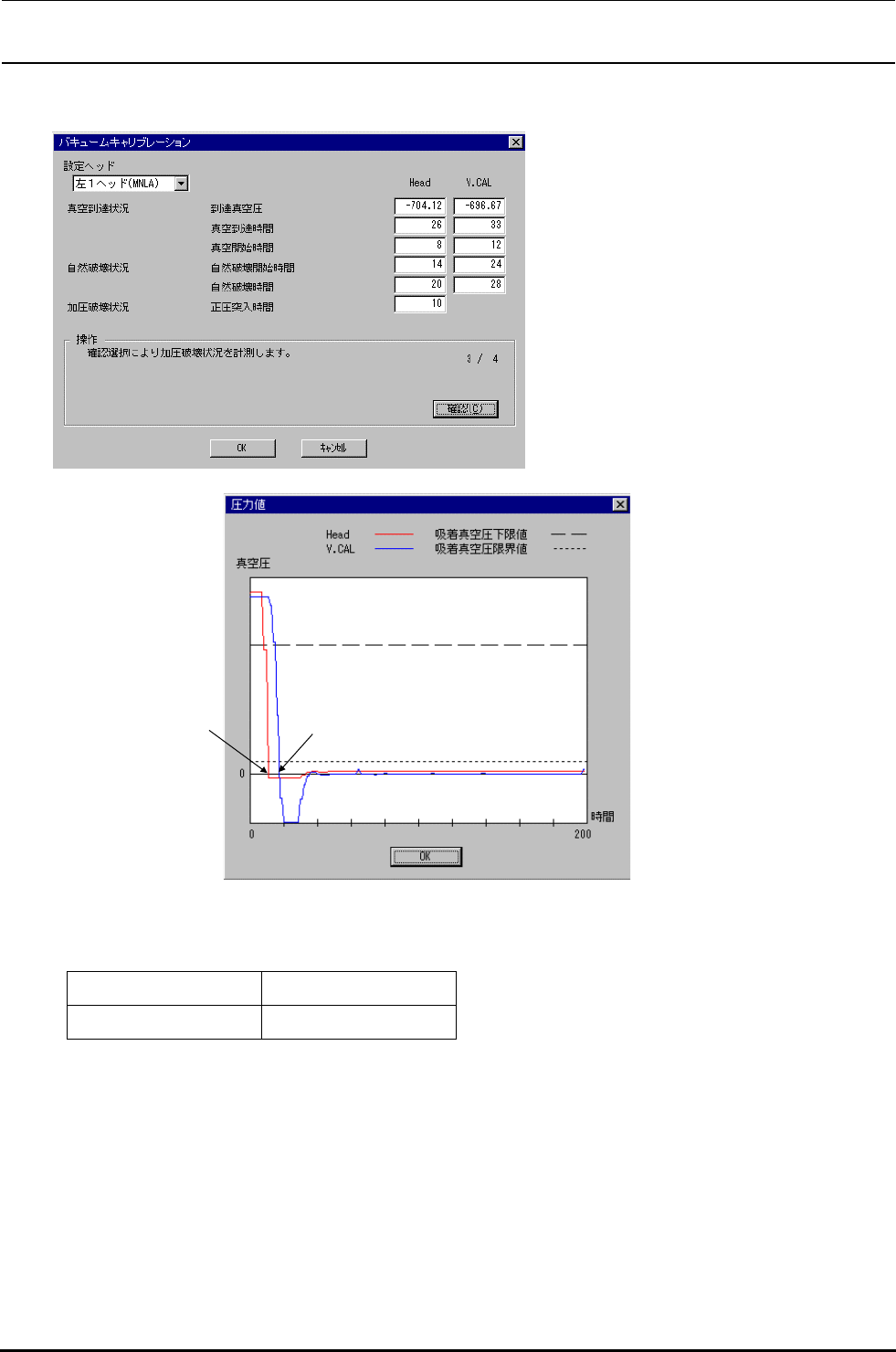

＜操作・3／４（加压破坏情况）＞
选择了确认之后，测定加压破坏情况。确
认从真空状态打开鼓风电磁阀，贴装头的
真空传感器和 ATC 的真空传感器的测定
值如何变化。
Head 的真空传感器不能正压测定，因此正压侧的曲线不能显示。
标准值如下所示。
Head
正压突入时间 6～-12ms
正圧突入時間（V.CAL）
正圧突入時間（Head）
