Rev.1.00
MS 参数
2-
2

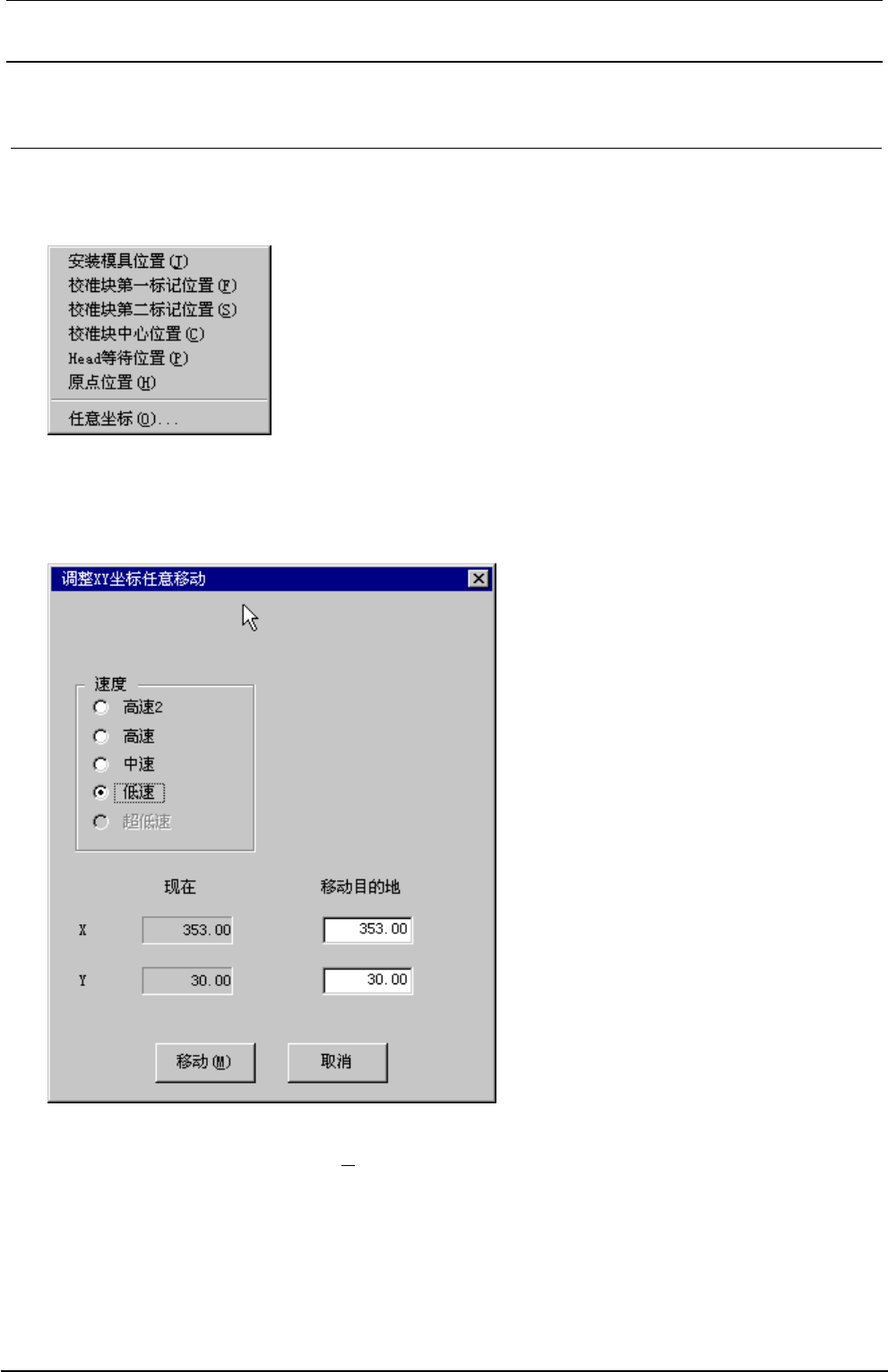

2-3. XY轴移动
选择了 XY 轴移动之后，以下的菜单被显示出来。选择各位置之后，OCC 中心移动到其位置。
选择了任意坐标移动之后，下面调整 XY 坐标任意移动的画面被显示出来。
输入移动目的地坐标，选择＜移动（M
）＞或按 F3 键，移动到 OCC 中心被指定的坐标。
Rev.1.00
MS 参数
2-
3
2-4. Z任意坐标移动
从控制坐标选择[Z 轴移动（Ｚ
）...]之后，下述Ｚ坐标任意移动画面被显示出来。
请选择控制对象贴装头。
不影响机器设置的“使用装置”时的设定。（没有被检查（不使用）的装置也可以选择）
按 Alt +↓键，下列画面被显示。
输入移动目标地坐标，选择＜移动（Ｍ
）＞或按 F3 键。
选择的贴装头的 Z 轴移动到被指定的位置。
危险
下降 Z 轴时，请确认 Z 轴下面是否煤右供料器或传送轨等之后在下降。
Z 轴下降到供料器等上后，碰撞供料器，损坏装置。
Rev.1.00
MS 参数
2-
4
2-5. 传送控制
从控制菜单选择[传送控制（C）...]之后，下列的调整传送控制画面被显示。
输入基板厚度，选择＜运行（D）＞按键，或按 F3 键运行控制。
2-6. 照明图
从控制菜单选择[照明图控制（Ｌ
）]。
下列照明图控制画面被显示。
输入方向、管道号，选择＜运行（Ｄ
）＞按键或按 F3 键。
取得被指示位置的照明图。
＜附属功能＞
F5 键：现在的管道号－１的管道号实行照明图。
F6 键：现在的管道号＋１的管道号实行照明图。
