Rev.2.00 MS 参数 3-13 3-7. 注释 3-7.1. 功能 保存系列号 、 机器修订本 、ROM 的初期版本 。 3-7.2. 使用夹具 本设定不使用夹具 。 3-7.3. 操作 选择了 [ 初期设定 （Ｉ ）][ 注释 （Ｍ ）...] 之后，显示出下列设定画面 。 请用键盘输入系列号 ( 最多 9 字 )、 机器修订本 ( 最多 8 字 )、ROM 的初期值 ( 最多 29 字 )。
Rev.2.00
MS 参数
3-12
3-6. X轴弯曲校正
3-6.1. 功能
为了校正 X 轴弯曲状态的贴装位置，测定 X 轴的弯曲状态。
需要使用特殊夹具，仅在工厂可以进行设定。
3-6.2. 使用夹具
使用特殊夹具。不登记夹具。
3-6.3. 操作
选择了[初期设定（Ｉ）][校正 X 轴弯曲（A）]之后，显示出下面的校正 X 轴弯曲的画面。
用电子计算机计算测定结果，请取得校正系数。
Rev.2.00
MS 参数
3-13
3-7. 注释
3-7.1. 功能
保存系列号、机器修订本、ROM 的初期版本。
3-7.2. 使用夹具
本设定不使用夹具。
3-7.3. 操作
选择了[初期设定（Ｉ）][注释（Ｍ）...]之后，显示出下列设定画面。
请用键盘输入系列号(最多 9 字)、机器修订本(最多 8 字)、ROM 的初期值(最多 29 字)。
Rev.2.00
MS 参数
4-1
4. 偏差设定
4-1. 激光偏差
4-1.1. 激光偏差
4-1-1-1．功能
激光偏差取得机板上面高度、激光高度、吸嘴转动中心以及角度偏差。
机板的上面高度取得从校准部上面到各贴装头的 Z 轴原点位置的尺寸。
另外，Z 轴的原点位置未 Z 轴减速传感器 ON 之后到最初被检测的 Z 轴马达变换器的 Z 相的位置。

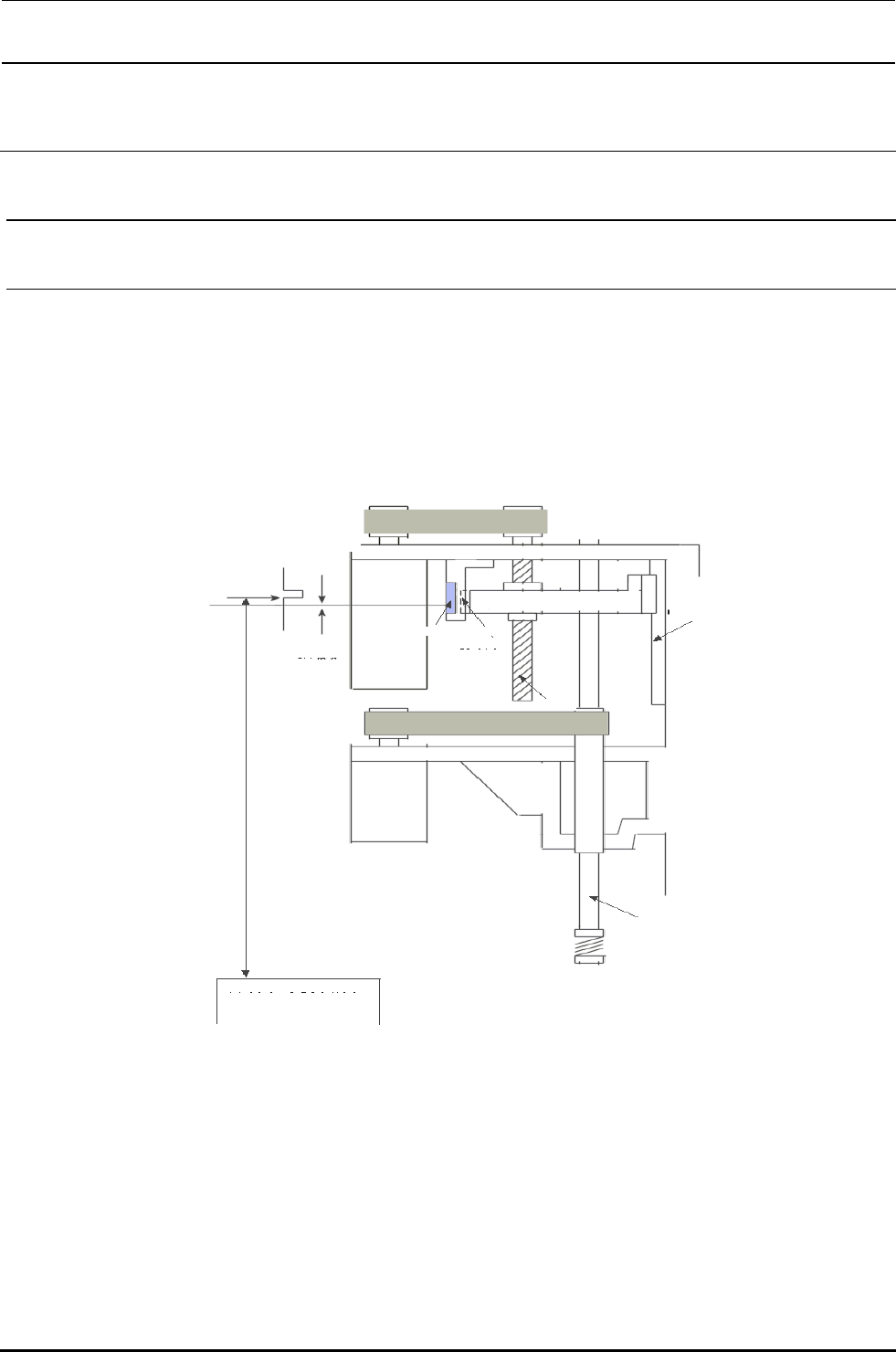

后导向器
减速传感器
ON领域
变换器
Z相信号
Z轴原点位置
减速传感器
OFF领域
球螺丝
减速传感器
传感器配件
Z轴马达
Θ轴马达
基板上面高度
Z轴滑动轴
校 准 部
