Rev.2.00 MS 参数 4-4 4-1-1-3． 操作 选择了 [ 偏差设定 （Ｏ ）][ 激光偏差 ト（Ｌ ）][ 激光偏差 （Ｏ ）...] 之后，显示出下面的激光偏差设定画面 。 ＜ 操作 ・１／１ 2＞ 请同时按 Alt 键和 ↓ 键 。 显示出下面的一 览 。 请选择设定对象贴装头。 ※ 不影响机器设置的 “ 使用装置 ” 的设 定 。 没有检查 （ 设定为不使用的 ） 装置也可 以选择 。 ＜ 操作 ・１／１ 2 续 …
Rev.2.00
MS 参数
4-3
取得吸嘴旋转中心、各贴装头的轴旋转中心位置离激光传感器的偏离位置。
MNLA
贴装头
吸嘴旋转中心
（L2）
吸嘴旋转中心
（L1）
吸最旋转中心
吸嘴旋转中心
（L4）
吸嘴旋转中心
（L3）
角度偏差因为要在轴转动方向调整所有的吸嘴，因此从轴的临时原点(把被轴削的平面转到前侧的位置)
来取得角度。
取得角度偏差之后，可以让各贴装头转动的偏斜朝向同一方向，可以提高同时吸附的精度。
轴的转动轨迹
轴的转动中心
临时原点时的轴位置
轴位置
轴的转动中心
轴的转动轨迹
＜取得角度偏差前的原点复位后情况＞ ＜取得角度偏差后的原点复位情况＞
4-1-1-2．使用夹具
・508 吸嘴（40001346） ・夹具吸嘴（E2101998000）
FMLA 贴装头
Rev.2.00
MS 参数
4-4

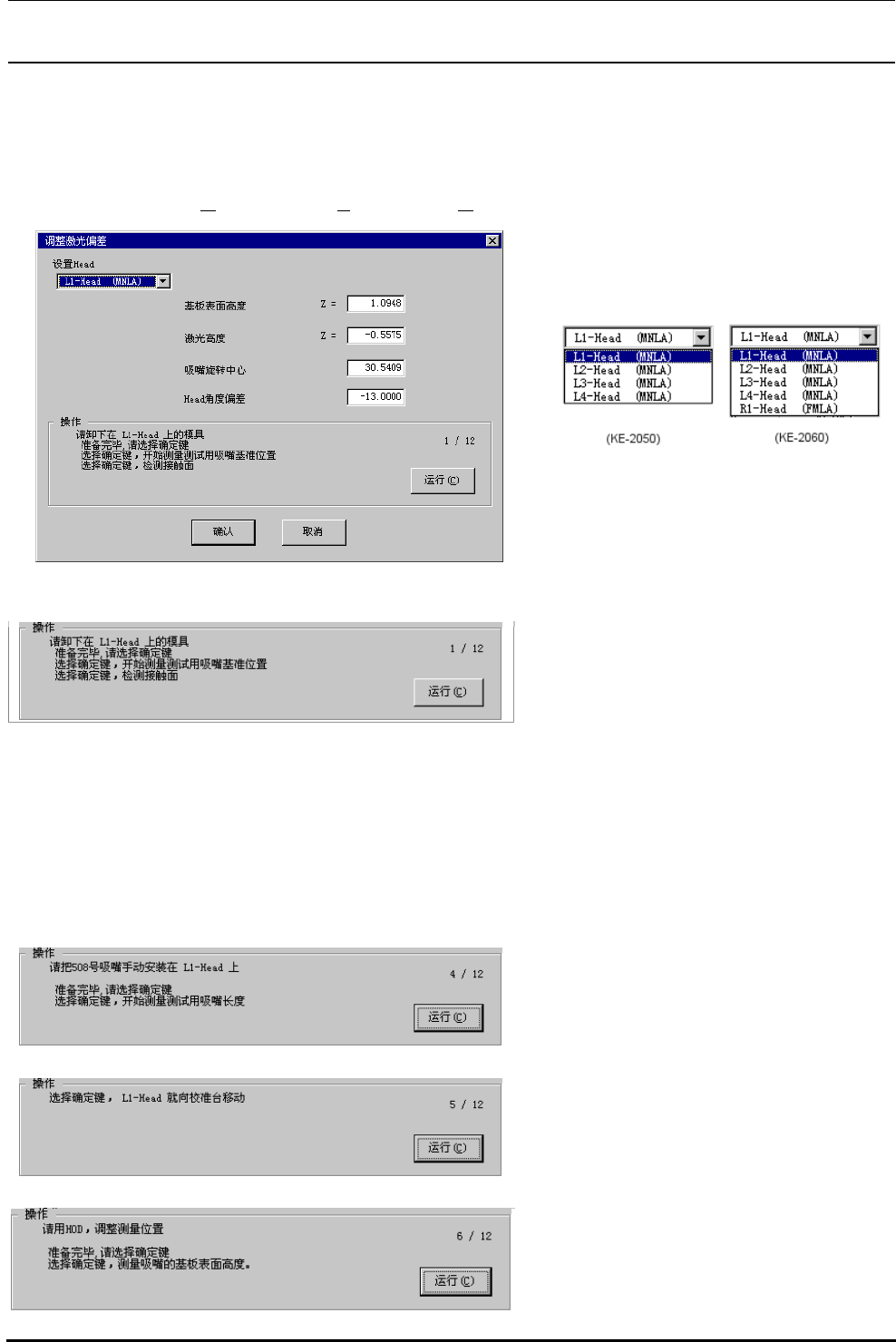

4-1-1-3．操作
选择了[偏差设定（Ｏ）][激光偏差ト（Ｌ）][激光偏差（Ｏ）...]之后，显示出下面的激光偏差设定画面。
＜操作・１／１ 2＞
请同时按 Alt 键和↓键。显示出下面的一
览。
请选择设定对象贴装头。
※不影响机器设置的“使用装置”的设
定。没有检查（设定为不使用的）装置也可
以选择。
＜操作・１／１ 2 续＞
从设定贴装头取下吸嘴。
准备完毕，请选择确定键。
选择确定键，检测吸嘴套的高度之后，检
测缺口部。
（基板上面高度和旋转中心偏差为 0（未设
定）时，不能进行旋转缺口部的检测）
＜操作・4／１ 2＞
请把 508 号吸嘴安装到设定贴装头。
准备完毕，请选择确定键。
选择确定键之后，测定吸嘴长度。
＜操作・5／１ 2＞
请选择确定键。设定贴装头移动到 CAL
部。
＜操作・6／12＞
通过演示确认测定的贴装头的 508 吸嘴部
分在校准台的平部（无孔的位置）上。
Rev.2.00
MS 参数
4-5
不需要调整时，不用演示。
准备完毕，请选择确定键。
选择确定之后，测定设定贴装头的基板上
面高度。

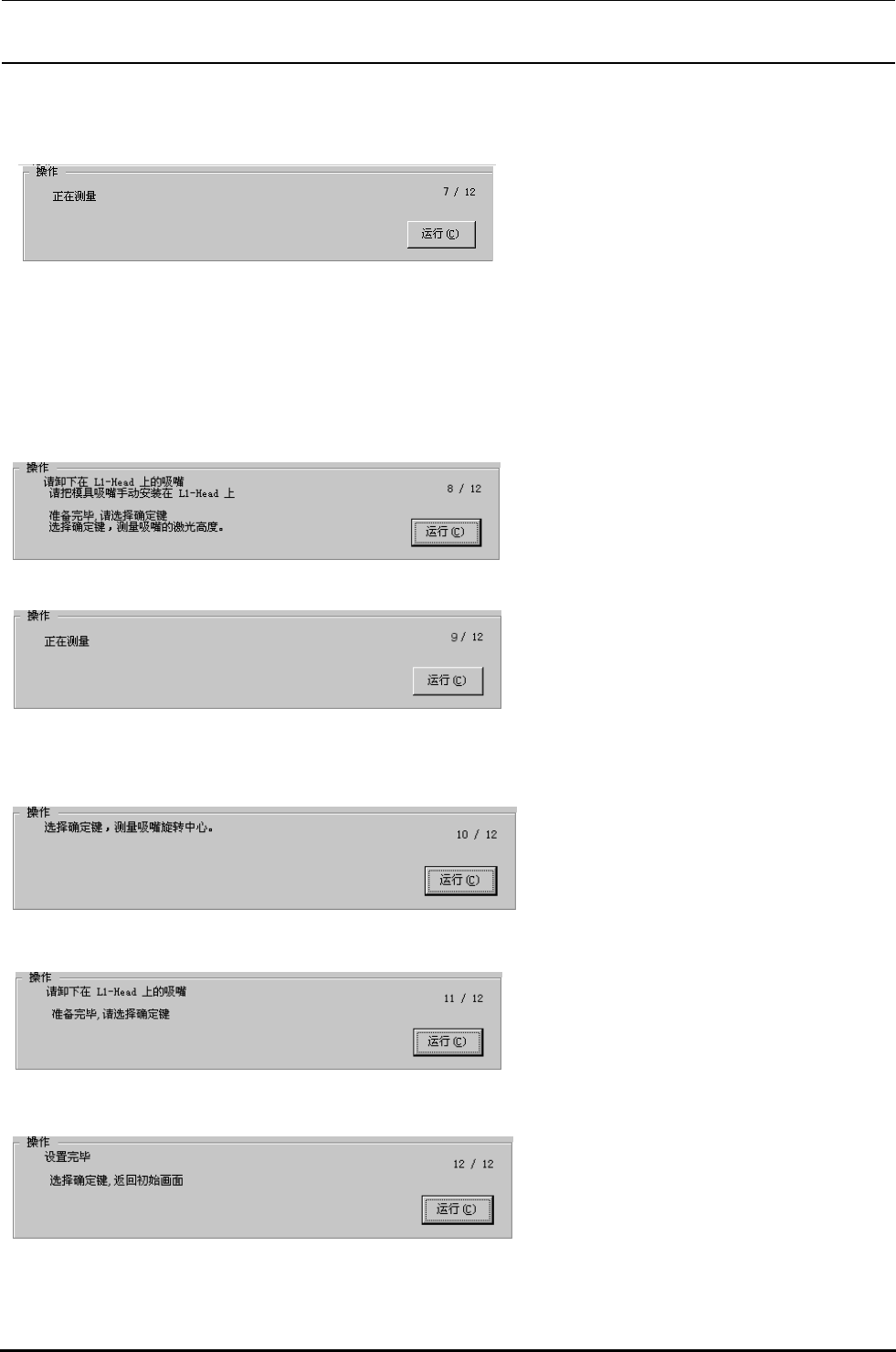

＜操作・7／12＞
自动测量开始。测量内容如下。
①打开贴装头的真空，读取真空值。此时，真空值-80Kpa 以下，为异常。请确认吸嘴。
②下降 Z 轴，测量真空-80Kpa 以下的位置。
③ 计算②测定位置和测定用吸嘴的长度到基板上面的高度。
＜操作・8／12＞
从设定贴装头卸下吸嘴，设置夹具吸嘴。
准备完毕，请按确定键。
选择确定键之后，测定激光测定高度。
＜操作・9／12＞
测定完毕后，从测定结果计算出激光高度
偏差。
＜操作・10／12＞
选择确定之后，用激光测定设定贴装头的
吸嘴旋转中心。
开始自动测定。测定内容如下。
0°到 15°单位，一边移动θ轴，反复 24
次取平均值。
测定完毕，由测定结果计算出吸嘴旋转中
心。
＜操作・11／12＞
请从设定贴装头取下吸嘴。准备完毕，请
选择确定键。
＜操作・12／12＞
结束设定。
选择了确定键、返回初始画面。
