Rev.2.00 MS 参数 4-7 4-1.2. 激光缩放比例 4-1-2-1． 功能 测定激光分解能 （CCD 的平均像素间距 ）。 ※MNLA 需要光学精度好，激光缩放比例不需要 。 仅测定 FMLA。 4-1-2-2． 使用夹具 ・ 夹具吸嘴 （ E2101998000 ） 4-1-2-3． 操作 选择 [ 偏差设定 （Ｏ ）][ 激光偏差 （Ｌ ）][ 激光缩放比例 （Ｓ ）...] 之后， 下面的激光缩放比例设定画面显示出来…
Rev.2.00
MS 参数
4-6
4-1-1-4．MSP 允许值
※ 确认基板上面高度，确认偏差值在 MNLA 时 1.5～4.5mm、FMLA 时 1.5～6.5mm mm 的范围内。偏差
值在此范围外时，把 Z 轴马达的马达轴和皮带轮的组装角度转动 180 度安装，重新取得 MS 参数。
MSP 值不良时
No
项目 MSP允许位置
异常位置 调整（检查项目）
1
基板上面高度
MNLA：
1.5～4.5mm
FMLA ：
1.5～6.5mm
贴装精度不良 Z轴马达组装
2
激光高度
±１㎜
贴装精度不良 Z轴马达组装
激光传感器
Ｌ１
３０±２
Ｌ２－Ｌ１ １７±0.02
Ｌ２、Ｒ２ ４７±２
Ｌ３－Ｌ２ １７±0.02
Ｌ３、Ｒ３ ６４±２
Ｌ４－Ｌ３ １７±0.02
Ｌ４ ８１±２
3
吸嘴旋转中心
R １ １７±２
同时吸附不良
贴装精度不良
贴装头吸嘴轴的安装
精度
激光传感器
4 角度偏差 -179°以上 180°以下 同时吸附时的吸
附异常错误
Rev.2.00
MS 参数
4-7

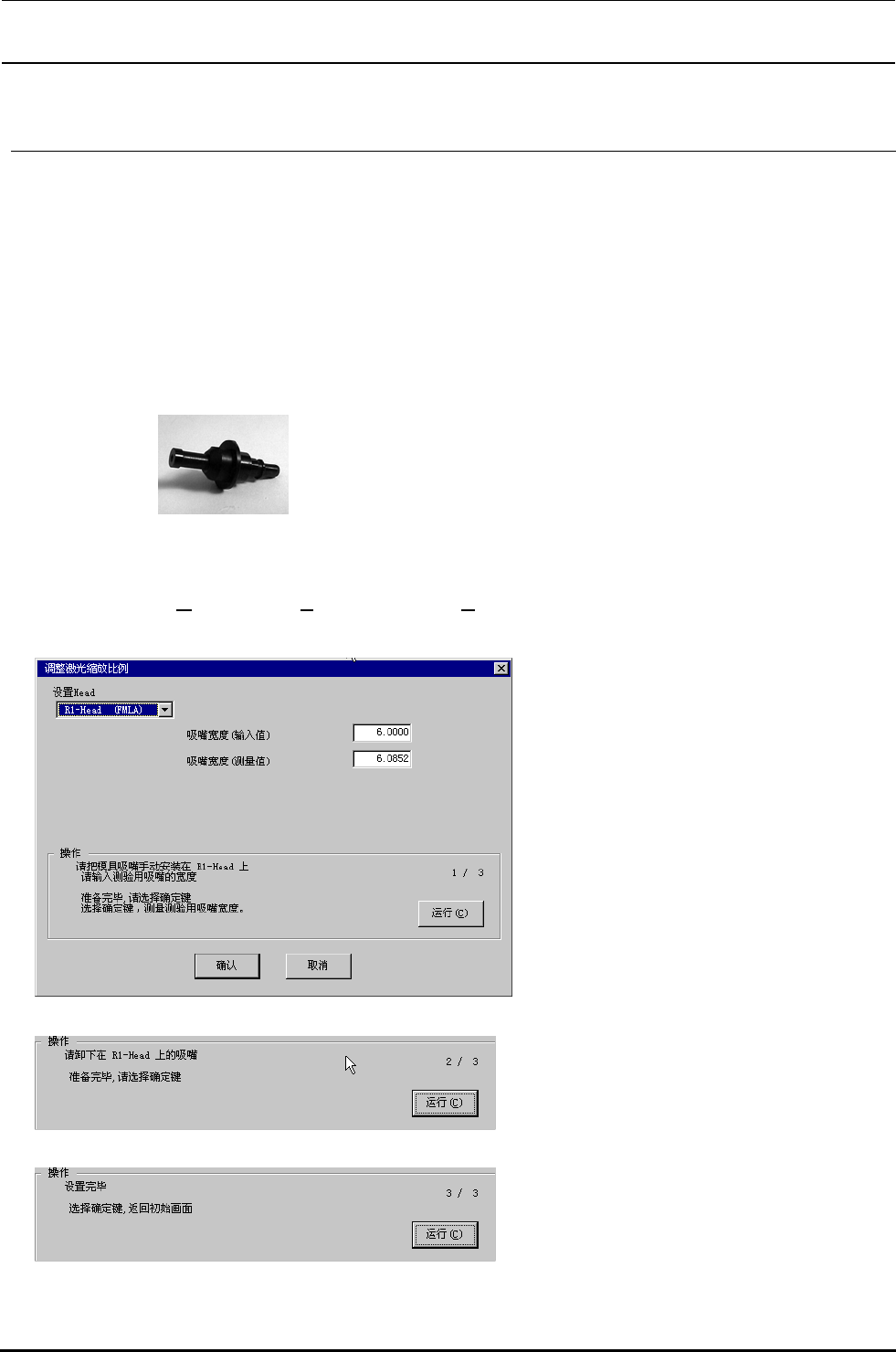

4-1.2. 激光缩放比例
4-1-2-1．功能
测定激光分解能（CCD 的平均像素间距）。
※MNLA 需要光学精度好，激光缩放比例不需要。
仅测定 FMLA。
4-1-2-2．使用夹具
・夹具吸嘴（E2101998000）
4-1-2-3．操作
选择[偏差设定（Ｏ
）][激光偏差（Ｌ）][激光缩放比例（Ｓ）...]之后，下面的激光缩放比例设定画面显示出来。
＜操作・１／３＞
请把夹具吸嘴安装到设定贴装头。
输入夹具吸嘴宽度（6mm），选择确定。
选择确定之后，用激光测定设定贴装头的
夹具吸嘴。
反复测定 10 次取平均值。
测定完毕，显示出吸嘴宽度（测定值），用
测定结果计算出新的激光缩放比例值。
＜操作・２／３＞
从设定贴装头卸下夹具吸嘴。
准备完毕，请选择确定。
＜操作・３／３＞
设定完毕。
选择确定之后，返回初期操作画面。
Rev.2.00
MS 参数
4-8

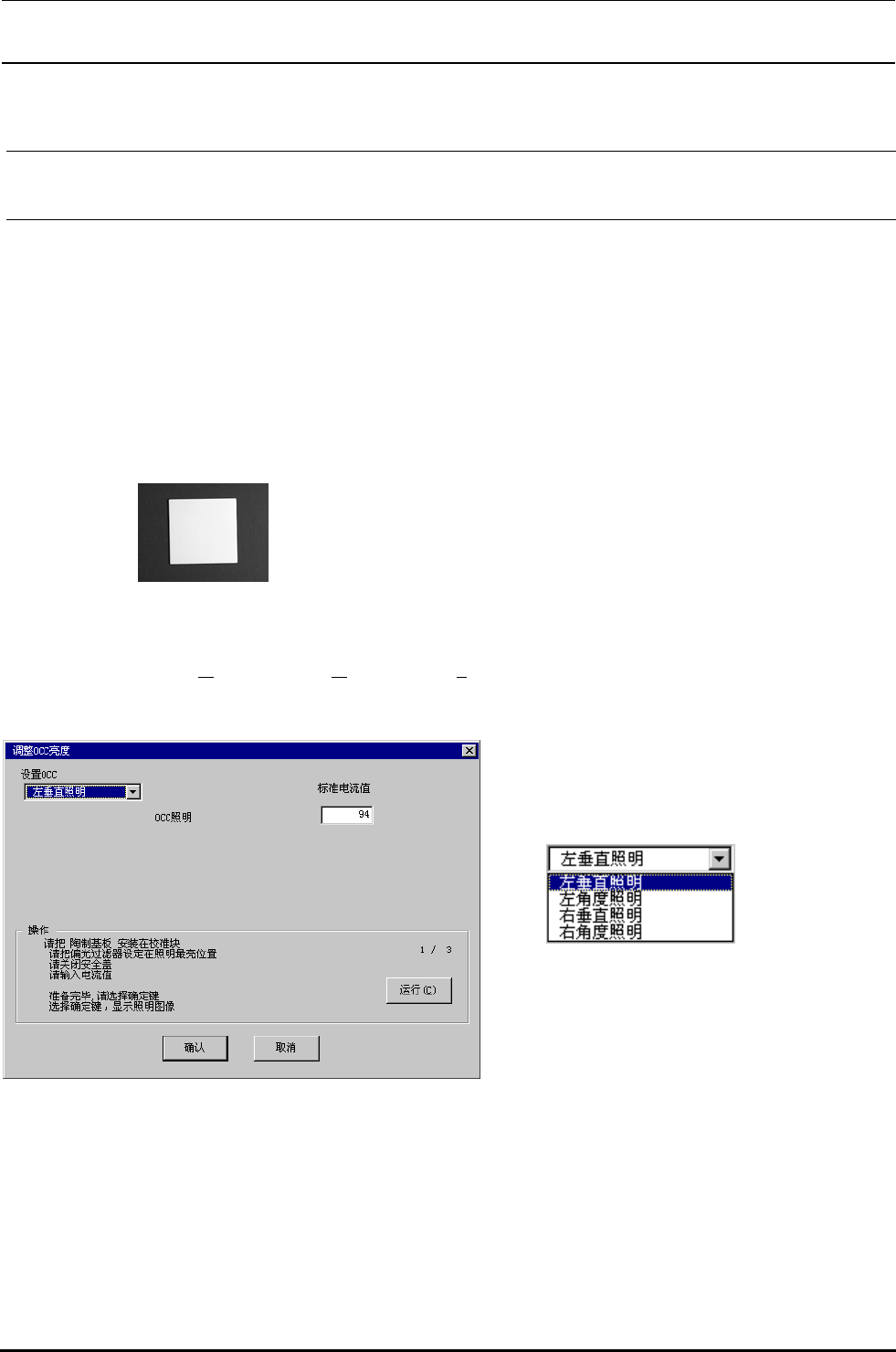

4-2. OCC偏差
4-2.1. OCC光量设定
实施焦点调整（确认）之后再进行设定。
4-2-1-1．功能.
调整 OCC 用照明 LED 的亮度。
4-2-1-2．使用夹具
・陶瓷基板（2 英寸）（E2107998000）
4-2-1-3．操作
选择了［偏差设定（Ｏ
）］[ＯＣＣ偏差（Ｏ）][光量调整（L）...]之后，显示出下面的光量调整画面。
＜操作・１／３＞
按 Alt +↓键，下面的一览显示出来。
在凸起画面上，选择设定对象 OCC。
※对机器设置的“使用装置”的设定没有
影响
。没有检查（设定为不使用）的装置也
可以选择。
※KE-2050 右垂直照明和右角度照明不能
选择
