Rev.2.00 MS 参数 4-16 ＜ 操作 ・１０／１０＞ 设定完毕 。 选择确认之后，返回到初期设定画面 。 4-2-3-4 ． MSP 允许值 MSP 值不良时 No. 项目 M S P 允许值 异常 异常原因 X 0.0132 ±0.002mm/pixel 1 缩放 Y 0.0132 ±0.002mm/pixel 由于 OCC 摄像机的图像精 度不良造成各 MSP 值偏斜 和贴装精度不良 OCC 主体 、 摄像机调节 夹具的…
Rev.2.00
MS 参数
4-15

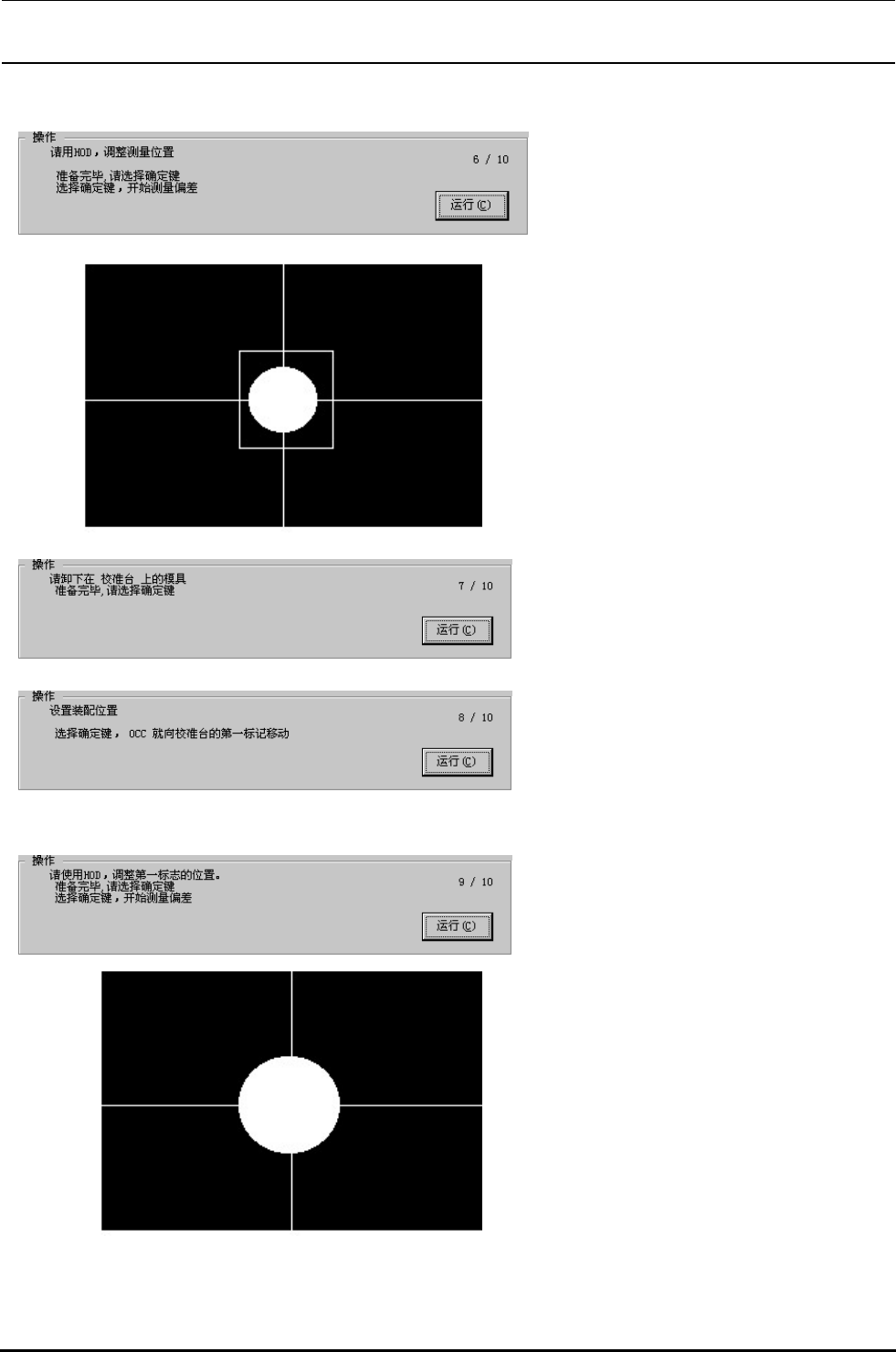

＜操作・６／１０＞
用演示，把监视器的十字游标调整到标记
中心，然后按 HOD 确认键。
此时，在摄像机视野内可以看得见标记以
外得尘埃时，请擦干净摄像机调节夹具，
可以看清标记。
测定时，如果检测到标记以外的东西就不
能取得正确的值，或成为异常。
准备完毕，选择确认。
选择了确认之后，测定组装角度。
测定完毕，用识别结果计算新的组装角
度。
＜操作・７／１０＞
请从 CAL 部卸下摄像机调节夹具。
准备完毕，请选择确认。
＜操作・８／１０＞
准备完毕，请选择确认。
选择确认之后，辅助 OCC 移动到 CAL 部
第 1 标记上。
＜操作・９／１０＞
用演示，把监视器的十字游标调整到标记
的中心，然后按 HOD 确认键。
准备完毕，请选择确认。
选择了确认之后，用辅助 OCC 识别 CAL
部的第 1 标记位置，测定组装位置。
测定完毕，用识别结果计算出新的组装安
装位置。
Rev.2.00
MS 参数
4-16
＜操作・１０／１０＞
设定完毕。
选择确认之后，返回到初期设定画面。
4-2-3-4．MSP 允许值
MSP 值不良时 No. 项目 MSP允许值
异常 异常原因
X 0.0132
±0.002mm/pixel
1 缩放
Y 0.0132
±0.002mm/pixel
由于 OCC 摄像机的图像精
度不良造成各 MSP 值偏斜
和贴装精度不良
OCC 主体、摄像机调节
夹具的伤痕等
2 组装角度 A -1.2°～0.4° OCC装置的组装
Rev.2.00
MS 参数
4-17
4-3. CAL部偏差
请清扫 CAL 块和 CAL 螺丝之后再调整。
4-3-1．功能
测定 CAL 块的第 1 标记和第 2 标记的位置，计算出 2 个标记的中心位置。
4-3-2．使用夹具
本设定不使用夹具。
4-3-3．操作
选择了[偏差设定（Ｏ）][ＣＡＬ块偏差（Ｃ）...]之后，显示出下面的ＣＡＬ块偏差设定画面。
＜操作・１／４＞
CAL 块上有夹具时，请卸下夹具。
准备完毕，请选择确认。
选择了确认之后，用 OCC 识别 CAL 块的
第 1 标记，显示取得的坐标。
准备完毕，请选择确认。
＜操作・２／４＞
选择了确认之后，OCC 移动到 CAL 块的
第 2 标记。
＜操作・３／４＞
用演示，把监视器的十字游标调整到第 2
标记的中心，然后按 HOD 确认键。
調整する必要がないときは、ティーチングする必要はありません。 准备完毕，请选择确认。
选择了确认之后，用 OCC 识别 CAL 块的第２标记位置，显示取得的坐标。
用取得的第 1 标记和第 2 标记坐标计算新的 CAL 块中心位置偏差和倾斜度。
