Rev.2.00 MS 参数 4-17 4-3. CAL 部偏差 请清扫 CAL 块和 CAL 螺丝之后再调整 。 4-3-1 ． 功能 测定 CAL 块的第 1 标记和第 2 标记的位置，计算出 2 个标记的中心位置 。 4-3-2 ． 使用夹具 本设定不使用夹具 。 4-3-3 ． 操作 选择了 [ 偏差设定 （Ｏ ）][ＣＡＬ 块偏差 （Ｃ ）...] 之后，显示出下面的 ＣＡＬ 块偏差设定画面 。 ＜ 操作 ・１／４＞ CAL …
Rev.2.00
MS 参数
4-16

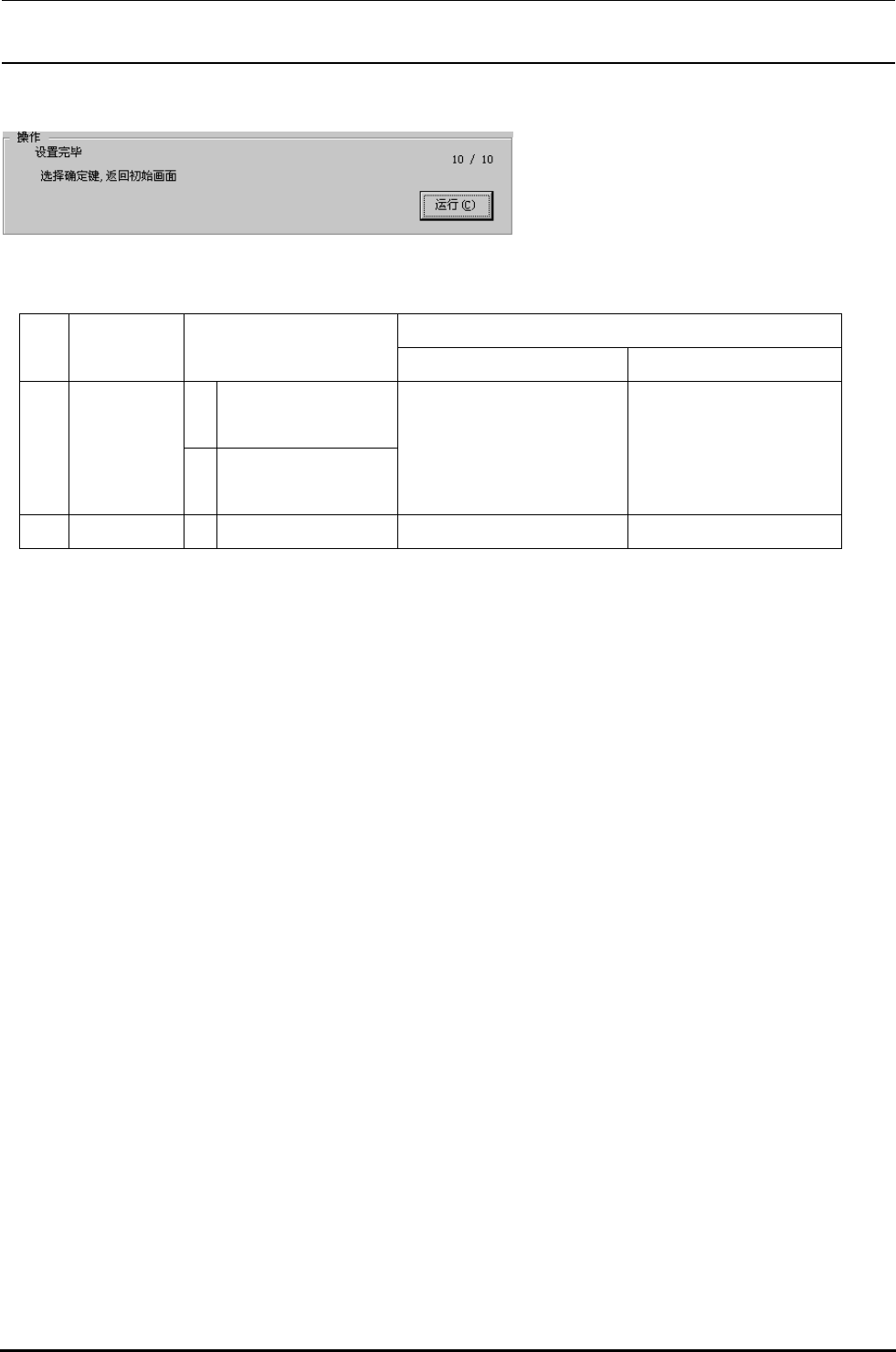

＜操作・１０／１０＞
设定完毕。
选择确认之后，返回到初期设定画面。
4-2-3-4．MSP 允许值
MSP 值不良时 No. 项目 MSP允许值
异常 异常原因
X 0.0132
±0.002mm/pixel
1 缩放
Y 0.0132
±0.002mm/pixel
由于 OCC 摄像机的图像精
度不良造成各 MSP 值偏斜
和贴装精度不良
OCC 主体、摄像机调节
夹具的伤痕等
2 组装角度 A -1.2°～0.4° OCC装置的组装
Rev.2.00
MS 参数
4-17
4-3. CAL部偏差
请清扫 CAL 块和 CAL 螺丝之后再调整。
4-3-1．功能
测定 CAL 块的第 1 标记和第 2 标记的位置，计算出 2 个标记的中心位置。
4-3-2．使用夹具
本设定不使用夹具。
4-3-3．操作

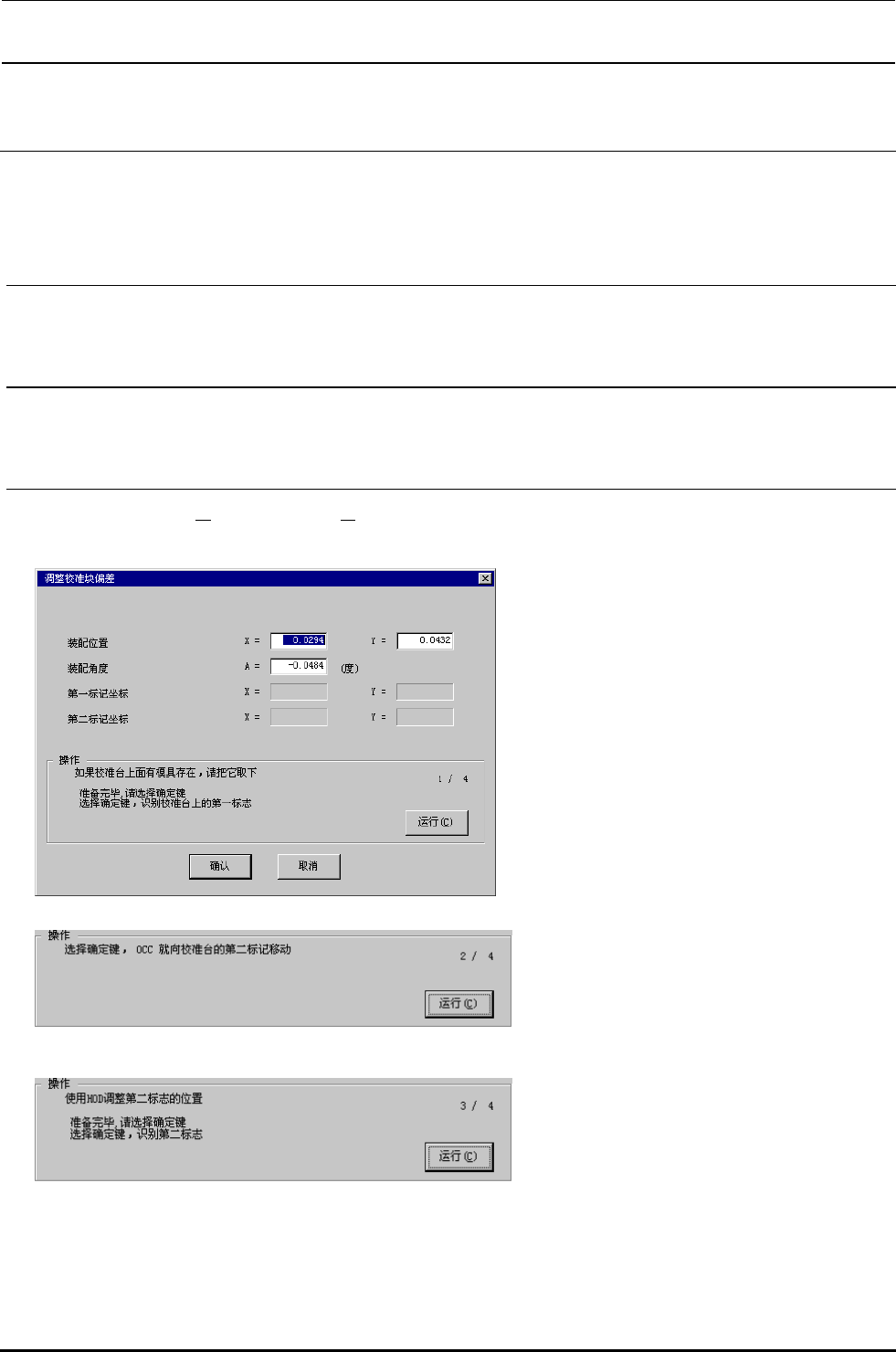

选择了[偏差设定（Ｏ）][ＣＡＬ块偏差（Ｃ）...]之后，显示出下面的ＣＡＬ块偏差设定画面。
＜操作・１／４＞
CAL 块上有夹具时，请卸下夹具。
准备完毕，请选择确认。
选择了确认之后，用 OCC 识别 CAL 块的
第 1 标记，显示取得的坐标。
准备完毕，请选择确认。
＜操作・２／４＞
选择了确认之后，OCC 移动到 CAL 块的
第 2 标记。
＜操作・３／４＞
用演示，把监视器的十字游标调整到第 2
标记的中心，然后按 HOD 确认键。
調整する必要がないときは、ティーチングする必要はありません。 准备完毕，请选择确认。
选择了确认之后，用 OCC 识别 CAL 块的第２标记位置，显示取得的坐标。
用取得的第 1 标记和第 2 标记坐标计算新的 CAL 块中心位置偏差和倾斜度。
Rev.2.00
MS 参数
4-18

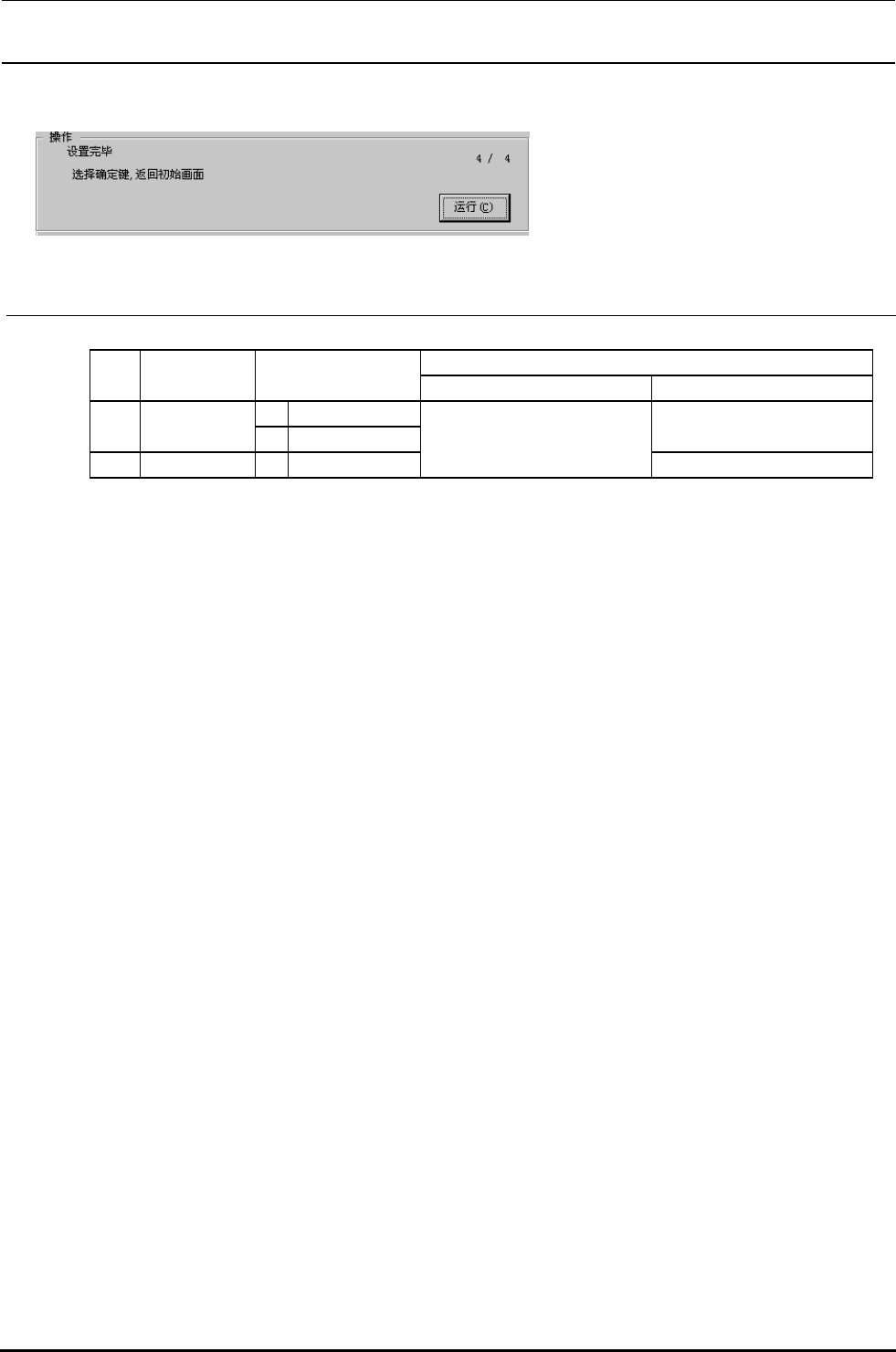

＜操作・４／４＞
设定完毕。
选择了确认之后，返回到初期设定画面。
4-3-4．MSP許容値
ＭＳＰ值异常时 Ｎｏ 项目 ＭＳＰ允许值
异常点 检查（更换）项目
Ｘ ±０．０２５ｍｍ １ 组装精度
Ｙ ±０．０２５ｍｍ
ＣＡＬ部的第１、２标记附近的
表面状态（伤痕、脏污等）。
２ 组装角度 Ａ ±０．１°
对在贴装头偏差等ＣＡＬ螺丝
ＣＡＬ块上自动贴装取得的MAP
值产生坏影响。
ＣＡＬ块的组装精度
