Rev.2.00 MS 参数 4-18 ＜操作・４／４＞ 设定完毕 。 选择了确认之后，返回到初期设定画面 。 4-3-4 ． MSP 許容値 Ｍ ＳＰ 值 异 常 时 Ｎｏ 项 目 Ｍ ＳＰ 允 许 值 异 常 点 检 查 （ 更 换 ） 项 目 Ｘ ± ０． ０２５ｍ ｍ １ 组 装 精 度 Ｙ ± ０．０２５ｍ ｍ ＣＡＬ 部 的 第 １、２ 标 记 附 近 的 表 面 状 态 （ 伤 痕 、 脏 污 等 ）。 ２ 组 装 角 度…
Rev.2.00
MS 参数
4-17
4-3. CAL部偏差
请清扫 CAL 块和 CAL 螺丝之后再调整。
4-3-1．功能
测定 CAL 块的第 1 标记和第 2 标记的位置，计算出 2 个标记的中心位置。
4-3-2．使用夹具
本设定不使用夹具。
4-3-3．操作
选择了[偏差设定（Ｏ）][ＣＡＬ块偏差（Ｃ）...]之后，显示出下面的ＣＡＬ块偏差设定画面。
＜操作・１／４＞
CAL 块上有夹具时，请卸下夹具。
准备完毕，请选择确认。
选择了确认之后，用 OCC 识别 CAL 块的
第 1 标记，显示取得的坐标。
准备完毕，请选择确认。
＜操作・２／４＞
选择了确认之后，OCC 移动到 CAL 块的
第 2 标记。
＜操作・３／４＞
用演示，把监视器的十字游标调整到第 2
标记的中心，然后按 HOD 确认键。
調整する必要がないときは、ティーチングする必要はありません。 准备完毕，请选择确认。
选择了确认之后，用 OCC 识别 CAL 块的第２标记位置，显示取得的坐标。
用取得的第 1 标记和第 2 标记坐标计算新的 CAL 块中心位置偏差和倾斜度。
Rev.2.00
MS 参数
4-18
＜操作・４／４＞
设定完毕。
选择了确认之后，返回到初期设定画面。
4-3-4．MSP許容値
ＭＳＰ值异常时 Ｎｏ 项目 ＭＳＰ允许值
异常点 检查（更换）项目
Ｘ ±０．０２５ｍｍ １ 组装精度
Ｙ ±０．０２５ｍｍ
ＣＡＬ部的第１、２标记附近的
表面状态（伤痕、脏污等）。
２ 组装角度 Ａ ±０．１°
对在贴装头偏差等ＣＡＬ螺丝
ＣＡＬ块上自动贴装取得的MAP
值产生坏影响。
ＣＡＬ块的组装精度
Rev.2.00
MS 参数
4-19

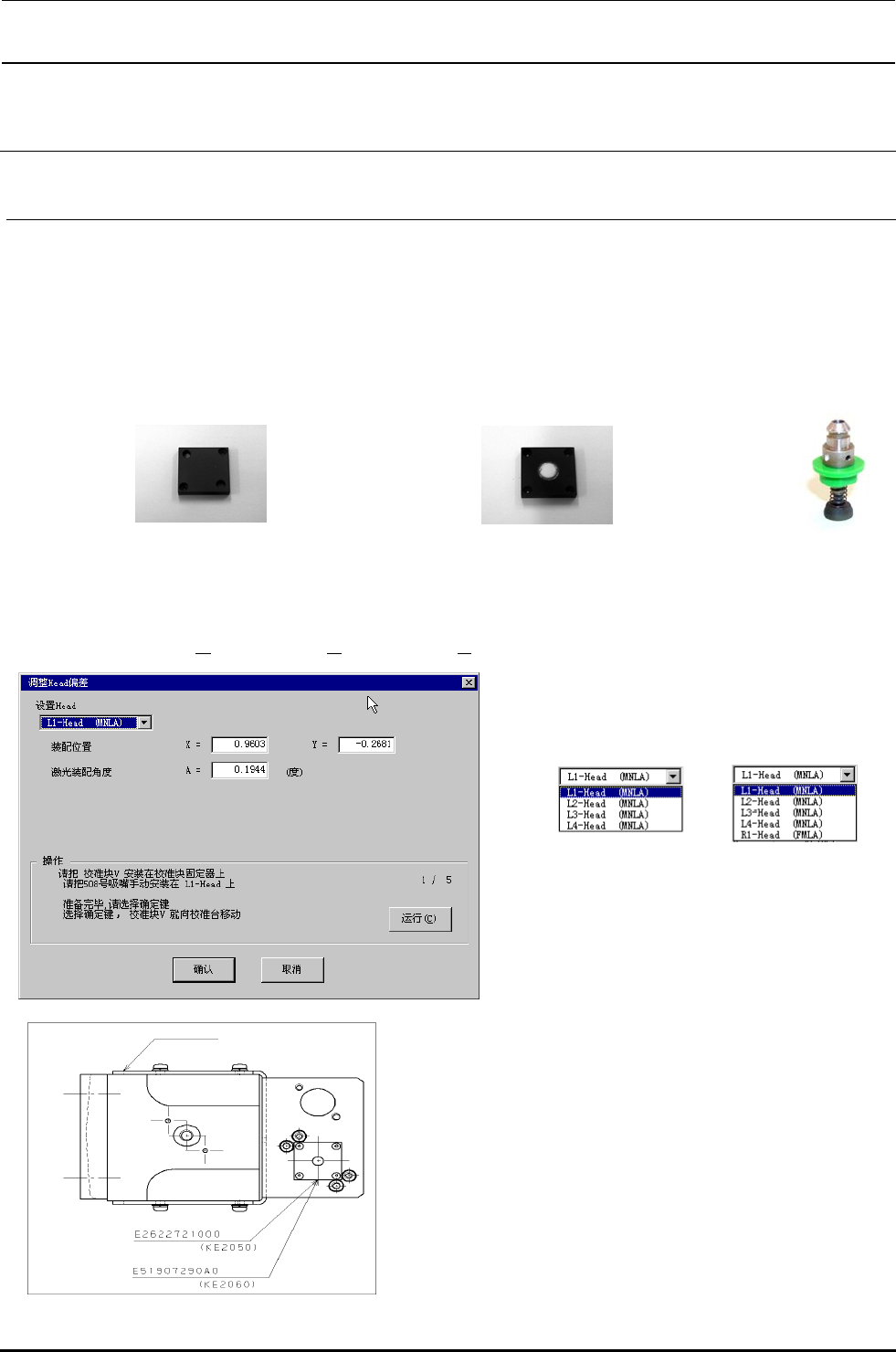

4-4. 贴装头偏差
4-4.1. 贴装头偏差
4-4-1-1．功能
测定各贴装头的组装角度和 OCC 的组装位置。
4-4-1-2．
使用夹具
・E3622721000：Cal 螺丝 A（KE2050 用） ・E5190729000：Cal 螺丝 V（KE2060 用） ・508 吸嘴
※贴装头偏差哪种夹具均可以使用。
4-4-1-3．操作
选择了[偏差设定（Ｏ
）][Head 偏差（Ｈ）][Head 偏差（Ｅ）...]之后，显示出下面的贴装头偏差设定画面。
＜操作・１／５＞
按 Alt +↓键，显示出下列一览。
请选择设定对象贴装头。
不影响机器设置的“使用装置”的设定。没
有检查（设定为不使用）装值也可以选择。
请把 CAL 螺丝设置四到 CAL 螺丝上。把 508 号吸嘴
设置到设定贴装头上。
准备完毕，请选择确认。选择了确认之后，根据设定
贴装头，把 CAL 螺丝从 CAL 螺丝张力移动到 CAL 块。
CAL块
CAL螺丝A
CAL螺丝V
(KE-2050)
(KE-2050R)
(KE-2055R)
(KE-2060)
(KE-2060R)
