Rev.2.00 MS 参数 4-28 1) 同轴落射照明 请按照以下的程序进行调整 。 ① 在调整的 VCS 上安装 VCS HT 夹具，安装 VCS 夹具板 D。 ② 请选择 MS 参数的 「 偏差设定 」→「VCS 偏差 」→「 光量粗调整 」。 ③ 在 「 设定 VCS」 项目，选择调整的 VCS 的种类 。 ④ 选择 「 同轴落射照明 」 的标准电流值 。 ⑤ 在照明图上设定为 「 垂直方向 」 ，线号码 ：255（OP 时为…
Rev.2.00
MS 参数
4-27
4-5. VCS偏差
4-5.1.
VCS光量粗调整
设定 VCS（LED）的基准光量。
如果设定值错误的话，视觉识别异常发生。
VCS 的光量调整分为本菜单的「VCS 光量粗调整」和以下的菜单的「VCS 光量微调整」，现在只使用本菜
单进行调整。（调整有粗调整和微调整，现在只进行粗调整。）
4-5-1-1．功能
进行 VCS 的各 LED 照明亮度调整。

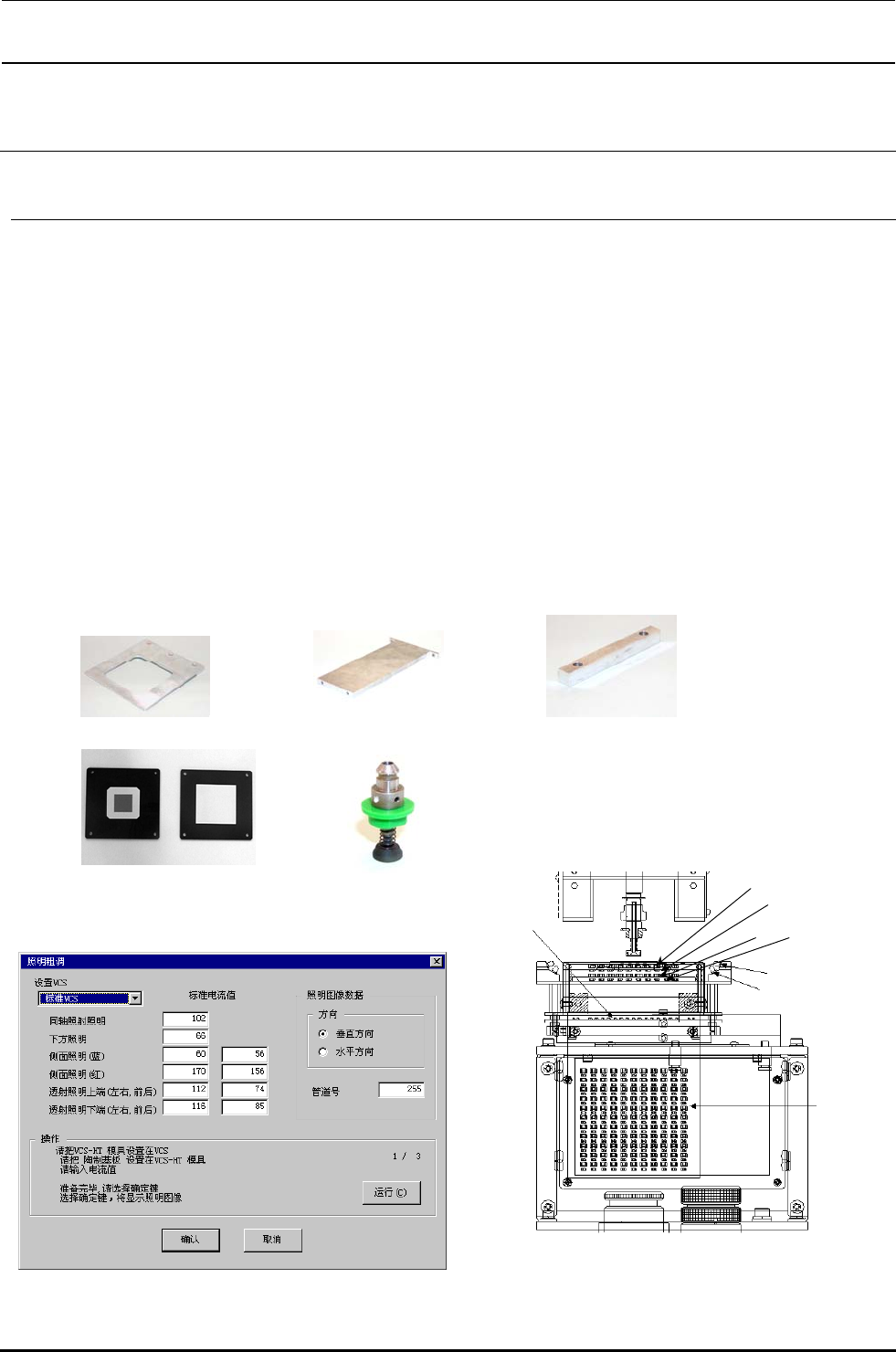

4-5-1-2．使用夹具
・VCS HT 夹具组（40008100）
VCS HT 夹具 1（40008101） VCS HT 夹具 2（40008102） VCS HT 夹具 3（40008103）
・VCS 夹具板 D（E21399980A0） ・508 吸嘴
4-5-1-3 操作
下方照明
透过照明(上段)
透过照明(下段)
侧照明蓝(1 段)
侧照明红(2 段)
侧照明蓝(2 段)
侧照明红(1 段)
同轴投射照明
Rev.2.00
MS 参数
4-28
1) 同轴落射照明
请按照以下的程序进行调整。
① 在调整的 VCS 上安装 VCS HT 夹具，安装 VCS 夹具板 D。
②请选择 MS 参数的「偏差设定」→「VCS 偏差」→「光量粗调整」。
③ 在「设定 VCS」项目，选择调整的 VCS 的种类。
④
选择「同轴落射照明」的标准电流值。
⑤ 在照明图上设定为「垂直方向」，线号码：255（OP 时为 512）
。
⑥ 选择确认之后，显示视觉监视器照明图，确认是否在 MAX_LVL 在 105±2
的范围内。
⑦
如果在范围外时，变更「同轴落射照明」的标准电流值，请重新取得照明图。
⑧ 如果在范围内时，不变更「同轴落射照明」的标准电流值，取得 10 次照明图，确认所有的 MAX_LVL
在范围内。
Rev.2.00
MS 参数
4-29
2) 下方照明
下方照明分为 2 部分，进行各自的独立调整。
请按照以下的程序进行调整。
① 在调整的 VCS 上安装 VCS HT 夹具，安装 VCS 夹具板 D。
② 请选择 MS 参数的「偏差设定」→「VCS 偏差」→「光量粗调整」。
③
请选择「下方照明」标准电流值。
④ 用照明图数据设定「水平方向」，线号码：255（OP 时 512）。
⑤ 选择了确认之后，在视觉监视器上显示照明图，
请确认是否在 MAX_LVL 为 130±2（OP 时为 120±2）
的范围内。
⑥
如果在范围外时，变更「下方照明」的标准电流值照明图。
⑦ 如果在范围内时，不变更「下方照明」的标准电流值，取得 10 次照明图，请确认所有的 MAX_LVL 在
范围内。
