Rev.2.00
MS 参数
4-44
＜操作・３／５＞
把 VCS 夹具板 B 旋转９０°，进行设置，
以便可以测定 Y 方向
的测定。
准备完毕，选择确认。
选择了确认之后，用 VCS 测定 Y 方向的标记间隙。
测定完毕，显示出 Y 方向的标记间距测定结果显示出来，用输入值和测定结果来二计算新的 Y 方向缩
放比例。
＜操作・４／５＞
从 VCS-HT 夹具卸下 VCS 夹具板 B。
从 VCS 卸下 VCS-HT 夹具。
准备完毕，请进行确认。
＜操作・５／５＞
设定完毕。
选择了确认之后，返回到初期设定画面。
4-5-4-4．ＭＳＰ允许值
MSP 值不良时 项目 MSP 允许值
异常点 检查（更换）项目
X
0.112±0.01
标准 VCS
（□50mm）
Y
0.112±0.01
X
0.026±0.002
VCS 摄像机缩放
选购品 VCS
（□24mm）
Y
0.026±0.002
图像识别
贴装精度不良
输入夹具的伤痕、脏污等。
VCS 镜头的伤痕、脏污等
Rev.2.00
MS 参数
4-45
4-5.5. VCS摄像机偏差
4-5-5-1．功能
取得 VCS 摄像机的坐标值和组装角度（对 X、Y 轴的倾斜）。
4-5-5-2.．使用夹具
・E5190-729-000：Cal 部件 V ・40001346：508 吸嘴
4-5-5-3.．操作
选择了[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][ＶＣＳ摄像机偏差（Ｆ）...]之后，显示出下面的ＶＣＳ摄像机偏差设定
画面。
在凸起画面上选择设定对象 VCS。
不映象机器设置的“使用装置”的设定。
（没有检查（不使用）装置也可以选择）
按 Alt +↓键，显示出下面的一览。
请把 CAL 部件 V（E5190729000）安装到 CAL 部件台上。请把５０８号吸嘴安装到 FMLA 贴装头上。
准备完毕，请选择确认。选择确认之后，用 FMLA 贴装头，把 CAL 部件 V 从 CAL 部件台移动到 CAL
块。
＜操作・３／７＞
请把５０８号吸嘴安装到 FMLA 贴装头上。
准备完毕，请选择确认。
。
选择确认之后，识别 CAL 部件 V，用 FMLA 贴装头吸附，移动到识别位置。
(KE-2060)
(KE-2060R)
(KE-2055R)
Rev.2.00
MS 参数
4-46

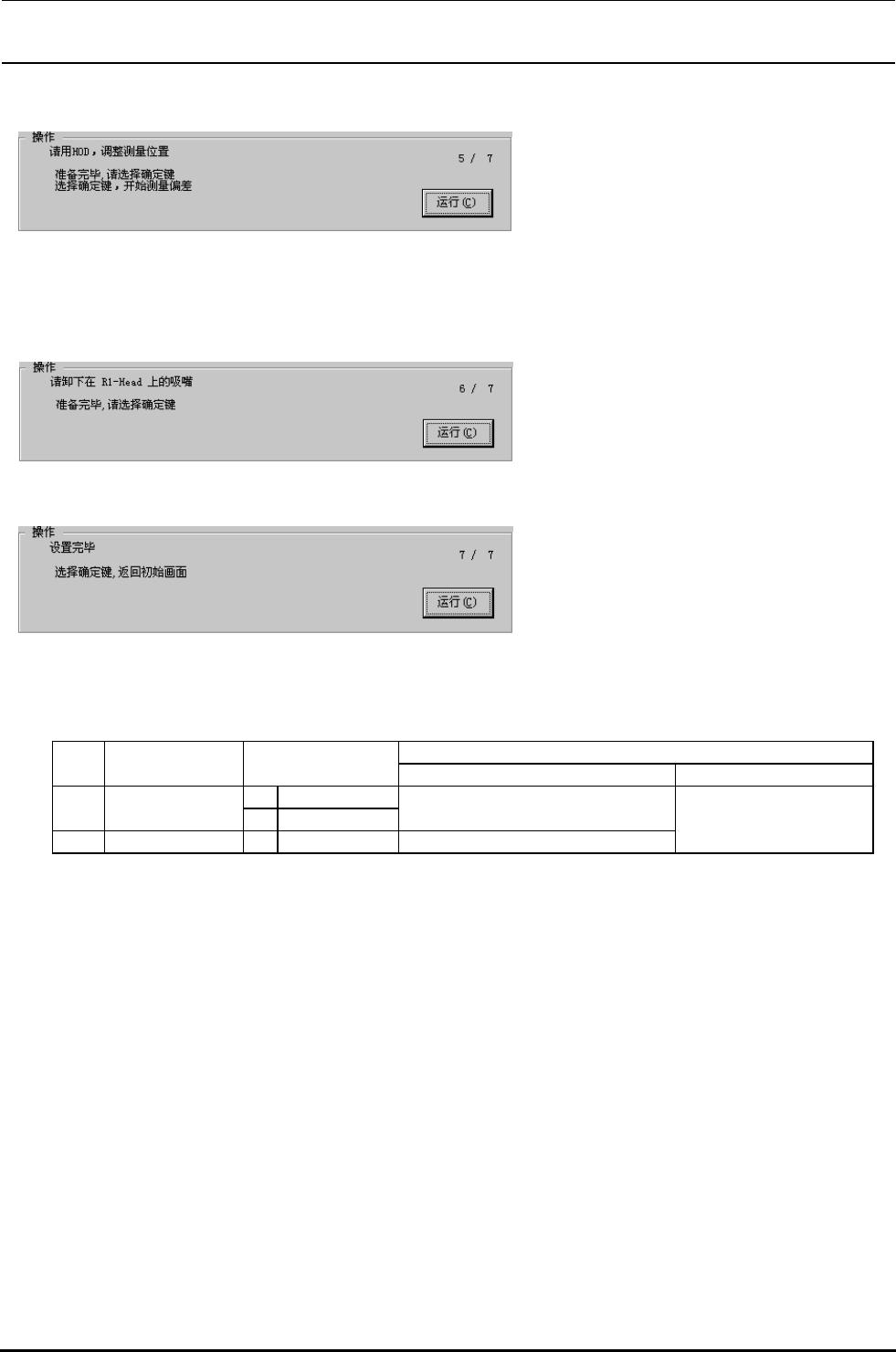

＜操作・５／７＞
用演示，把监视器的十字游标移动到标记
中心，按 HOD 确定件。
准尉完毕，请选择确认。选择了确认之后，进行偏差测定。
测定完毕，用测定结果计算新的组装位置、组装角度。根据计算的偏差，把标记移动到 VCS 的中心。
＜操作・６／７＞
从 FMLA 贴装头卸下吸嘴。
准备完毕，请选择确认。
＜操作・７／７＞
设定完毕。
选择了确认之后，返回初期设定画面。
4-5-5-4．ＭＳＰ允许值
MSP
值不良时
No
项目
MSP
允许值
异常点
X
±３ｍｍ
１ 组装位置
Y
±３ｍｍ
发生图像识别异常
（在识别范围装不下被识别元件）
ＶＣＳ组装位置的调整
２ 组装角度
A
±０．５° 图像识别贴装精度不良
