Rev.2.00 MS 参数 4-49 4-5.7. VCS 共通参数 2 本参数是软件设备用的参数 。 请不要变更 。
Rev.2.00
MS 参数
4-48

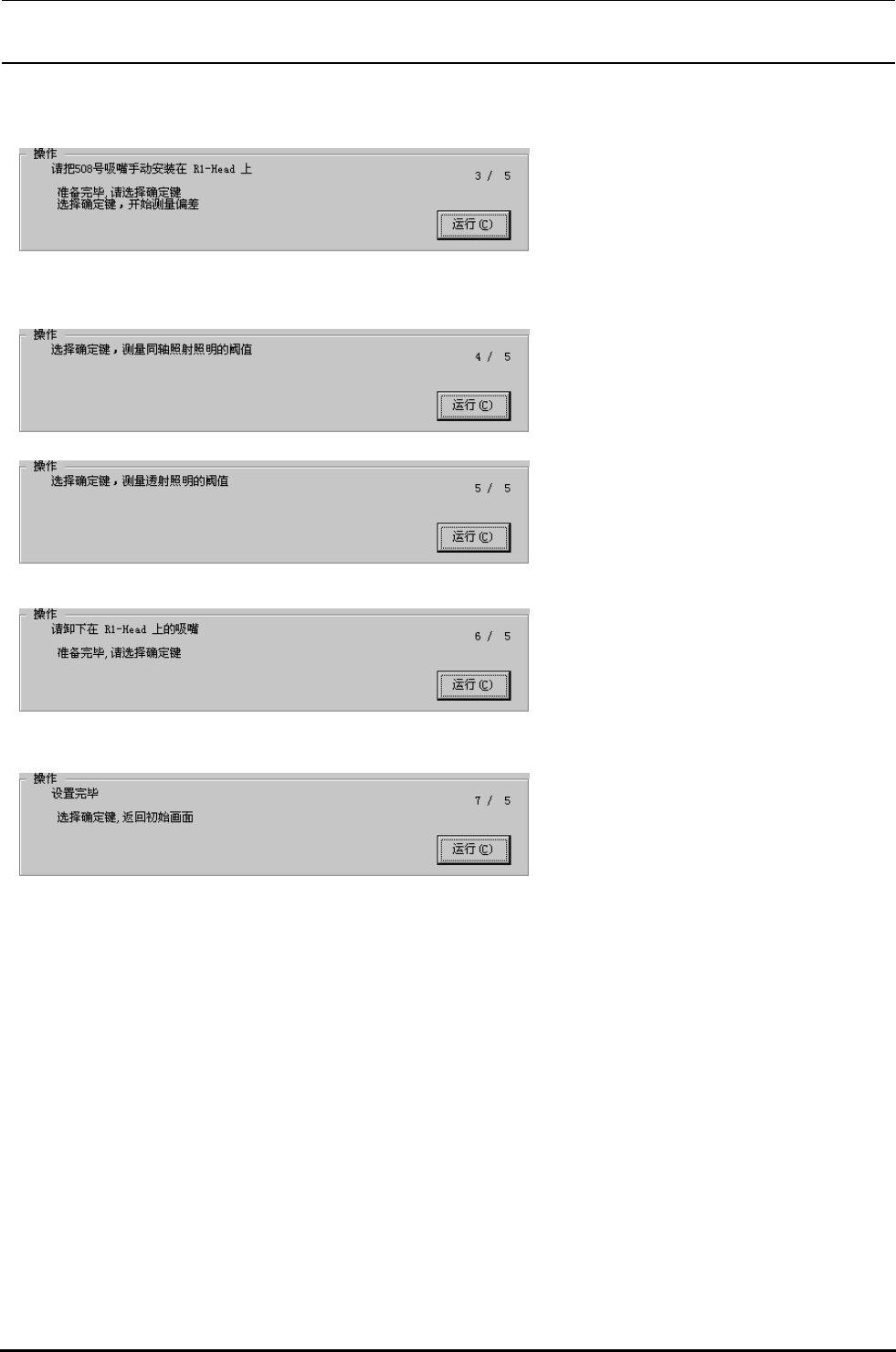

＜操作・３／７＞
准备完毕，请选择确认。
选择了确认之后，把 CAL 部件移动到 CAL
块。
选择了确认之后，在标记上测定偏差。
＜操作・４／７＞
选择了确认之后，测定同轴照射照明的２
值化值。
＜操作・５／７＞
选择了确认之后，测定透过照明的照明
2
值化值。
＜操作・６／７＞
从 FMLA 贴装头卸下吸嘴。
准备完毕，请选择确认。
＜操作・７／７＞
设定完毕。
选择了确认之后，返回初期设定画面。
Rev.2.00
MS 参数
4-49
4-5.7. VCS共通参数 2
本参数是软件设备用的参数。请不要变更。
Rev.2.00
MS 参数
4-50
4-5.8. VCS贴装综合偏差
4-5-8-1．功能
贴装头偏差是用激光传感器的高度取得贴装头的组
装位置，贴装头倾斜的化，向贴装位置移动时贴装头
的坐标位置就会偏斜。
为了修正这个偏斜，把玻璃夹具定心后，放到传送部
上，取得理论值的偏差。
4-5-8-2．使用夹具
・E2146998000：CAL 部件 D
・40001346：508 吸嘴
・
OCC
贴装头
激光
搭僘
组装角度
贴装头偏差
