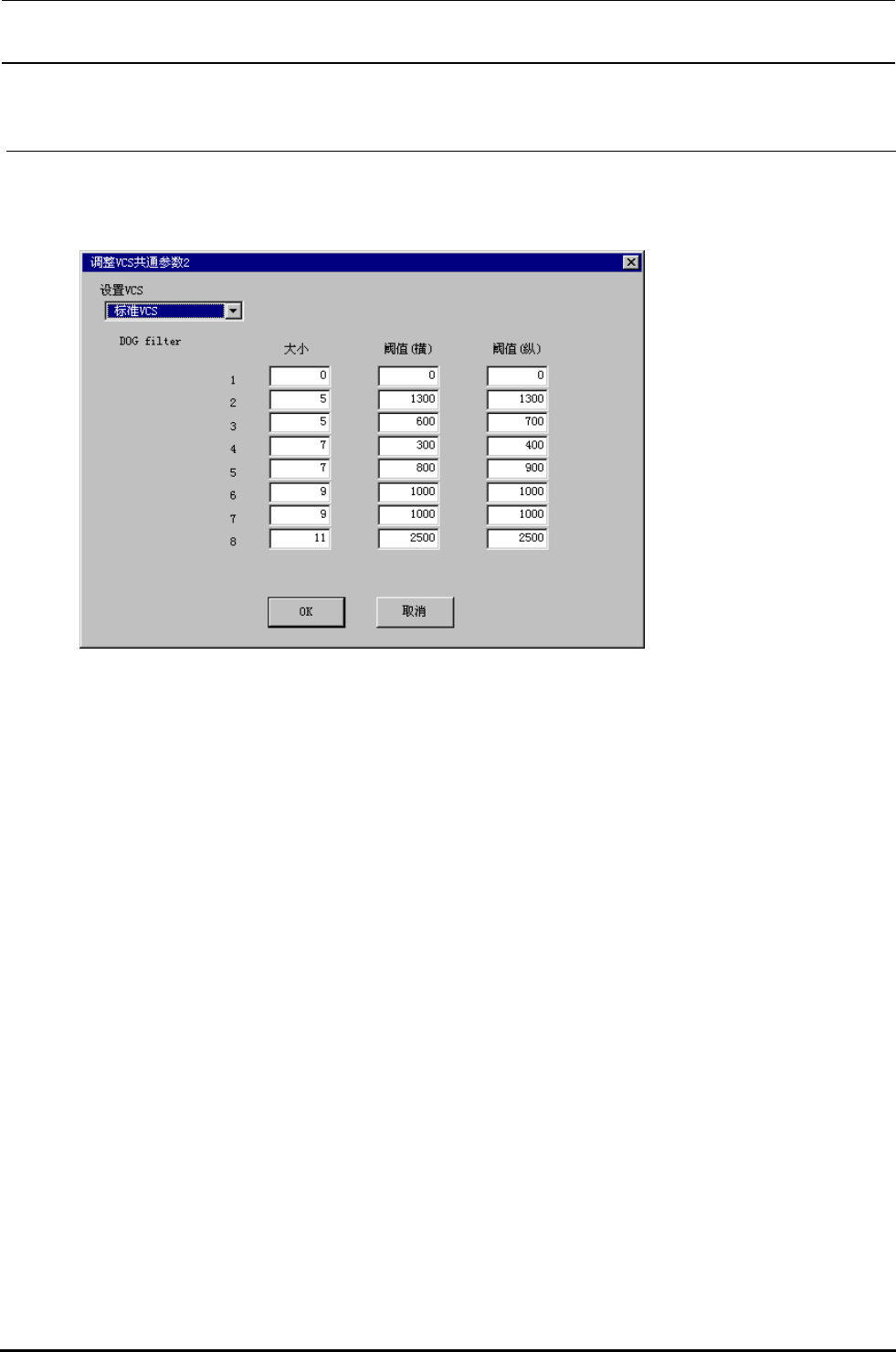

4-5.7. VCS共通参数 2
本参数是软件设备用的参数。请不要变更。
Rev.2.00
MS 参数
4-50
4-5.8. VCS贴装综合偏差
4-5-8-1．功能

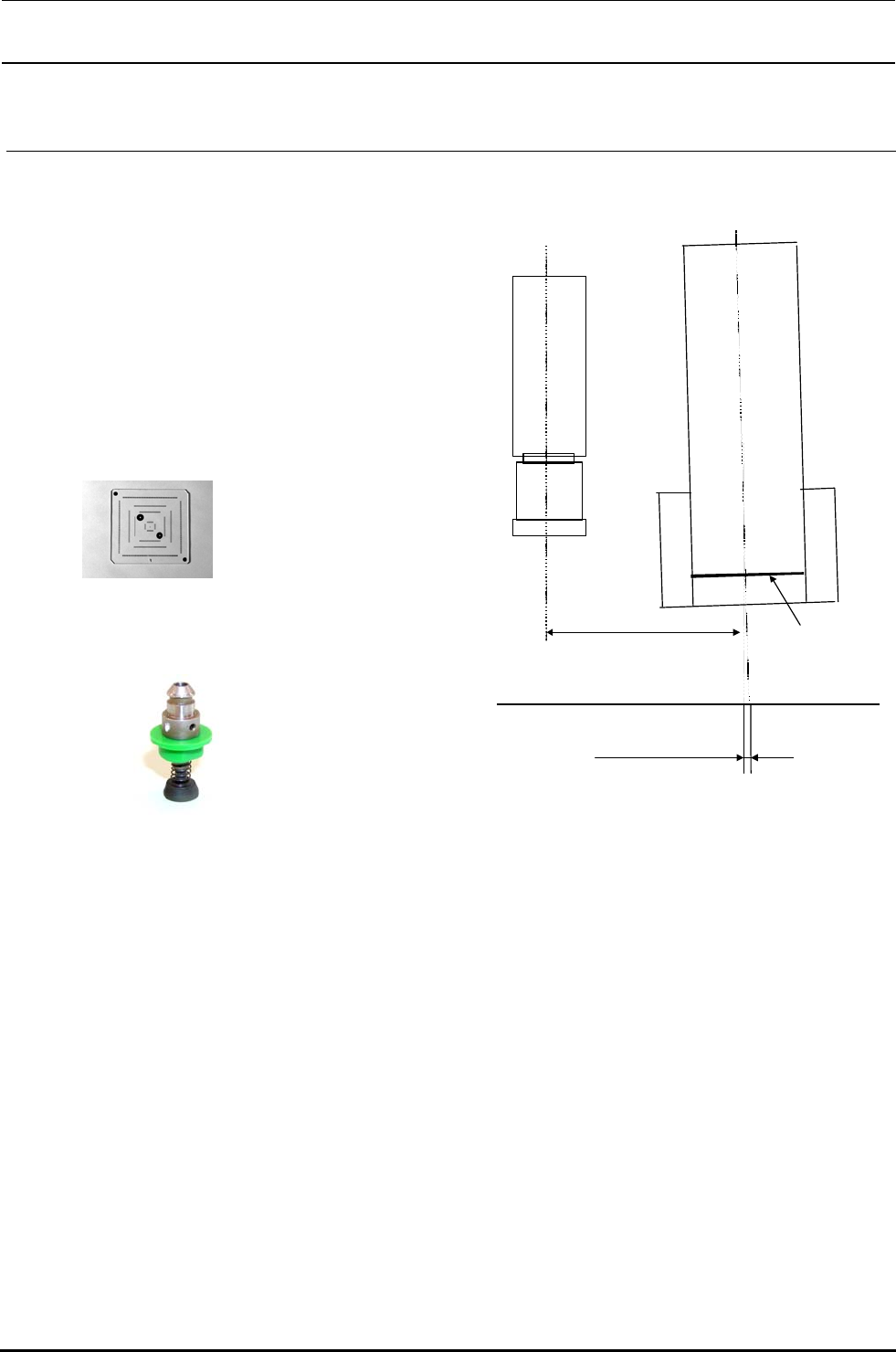

贴装头偏差是用激光传感器的高度取得贴装头的组
装位置，贴装头倾斜的化，向贴装位置移动时贴装头
的坐标位置就会偏斜。
为了修正这个偏斜，把玻璃夹具定心后，放到传送部
上，取得理论值的偏差。
4-5-8-2．使用夹具
・E2146998000：CAL 部件 D
・40001346：508 吸嘴
・
OCC
贴装头
激光
搭僘
组装角度
贴装头偏差
Rev.2.00
MS 参数
4-51
4-5-8-3．操作
选择了[偏差设定（Ｏ
）][ＶＣＳ偏差（Ｖ）][ＶＣＳ贴装综合偏差（Ｐ）...]之后，显示出下面的调整ＶＣＳ贴片综合
偏差的画面。
＜操作・１／３＞
在凸起画面上选择设定对象 VCS。
不影响机器设置的“使用装置”的设定。
（没有检查（不使用）装置也可以选择）
按 Alt +↓键，显示出下面一览。
把 CAL 安装到 CAL 部件 D 上。
此时，请把粗糙面（F 文字可以正确地看见的粗糙面）朝下，夹具的 2 个孔 CAL 块的第 1 标记和第 2
标记调整到一致。此时，请把纸带等贴到 CAL 部（如果不贴的话，贴装头吸附 CAL 部件 D 时，CAL 块的
真空力就不能吸附）。
请把 508 号吸嘴安装到设定贴装头。
准备完毕，请选择确认。测定偏差。
(KE-2060)
(KE-2060R)
(KE-2055R)
