Rev.2.00 MS 参数 4-60 4-8. CVS 偏差 4-8-1-1． 功能 取得 CVS 的测定位置和组装高度 。 4-8-1-2． 使用夹具 ・E2101998000： 夹具吸嘴 ・505 吸嘴 （40001343） 4-8-1-3． 操作 选择了 [ 偏差设定 （Ｏ ）][ＣＶＳ 偏差 （Ｓ ）...] 之后，显示出下面调整 ＣＶＳ 偏差设定画面。 ＜ 操作 ・１／９（ 组装位置 ）＞ 准备完毕，请选择确认 。 选择确认…
Rev.2.00
MS 参数
4-59

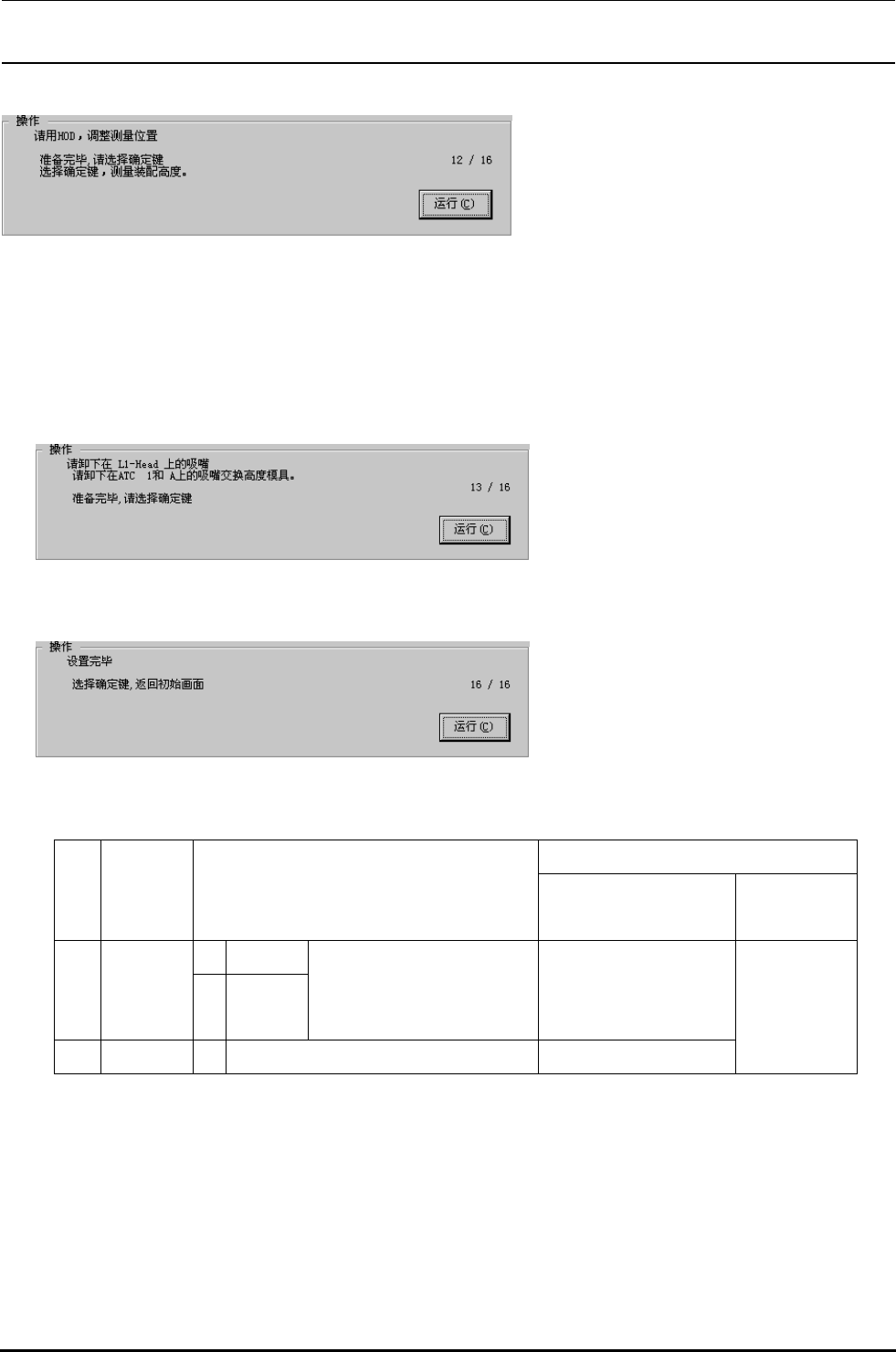

＜操作・１２／１６（组装高度）＞
用演示，请调整贴装头的测定开始位置。
不需要调整时，则不需要演示。
准备完毕，请选择确认。
选择确认之后，测定 ATC A 的组装高度。（机种不同部位也不同。）
・测定内容
①与 ATC １同样，计算出新的 ATC A 组装高度。
② 用 ATC １和 ATC A 的组装高度平均值计算出新的 ATC 的组装高度。
＜操作・１３／１６（组装高度）＞
从贴装头卸下吸嘴。
从 ATC １和 ATC A 卸下吸嘴更换高度夹
具。
（机种不同部位也不同。）
准备完毕，请选择确认。
＜操作・１６／１６（组装高度）＞
设定完毕。
选择了确认之后，返回初期设定画面。
4-7-1-4．MSP 允许值
MSP
值时
不良 No. 项目 MSP
许值
允
异常点 调整(检查)
项目
X ±2mm 1 组装位置
Y ±2mm
但是，同一 ATC 内各位置
的
MSP 值的偏斜量为
0.2mm 以下。
吸嘴更换不良，同时更
换吸嘴不动作
2 组装高度 Z ±1mm 吸嘴更换不良
ATC 装置的
组
装精度
Rev.2.00
MS 参数
4-60
4-8. CVS偏差
4-8-1-1．功能
取得 CVS 的测定位置和组装高度。
4-8-1-2．使用夹具
・E2101998000：夹具吸嘴 ・505 吸嘴（40001343）
4-8-1-3．操作
选择了[偏差设定（Ｏ
）][ＣＶＳ偏差（Ｓ）...]之后，显示出下面调整ＣＶＳ偏差设定画面。
＜操作・１／９（组装位置）＞
准备完毕，请选择确认。
选择确认之后，关闭 CVS 对比度，把 OCC
移动到 CVS 上。
＜操作・２／９（组装位置）＞
用演示，计算出 CVS 两对比间的中间位置
坐标，按 HOD 确定键。
演示结束之后，用计算的中间位置坐标计
算出组装位置。
准备完毕，选择确认。
＜操作・３／９（组装高度）＞
把吸嘴安装到贴装头。
准备完毕，请选择确认。
选择了确认之后，测定吸嘴长度。
Rev.2.00
MS 参数
4-61
＜操作・５／９（组装高度）＞
请把 505 号吸嘴安装到贴装头上。
准备完毕，选择确认。
选择了确认之后，测定测定用吸嘴的长
度。
＜操作・６／９（组装高度）＞
准备完毕，请选择确认。
选择确认之后，贴装头移动到 CVS 上。
＜操作・7／９（组装高度）＞
用演示，调整贴装头的测定开始位置。
不需要调整时，也不需要演示。
准备完毕，请选择确认。选择确认之后，测定 CVS 的组装高度。
・测定内容
①打开贴装头的真空，读取真空值。
此时，比真空值为-80Kpa 低时，为异常。请确认吸嘴。
②下降 Z 轴，测定真空值比-80Kpa 低的位置。
③ 用②测定的位置和测定用吸嘴长度计算出组装高度。
＜操作・８／９（组装高度）＞
从贴装头卸下吸嘴。
准备完毕，请选择确认。
＜操作・９／９＞
设定完毕。
选择确认之后，返回初期设定画面。
