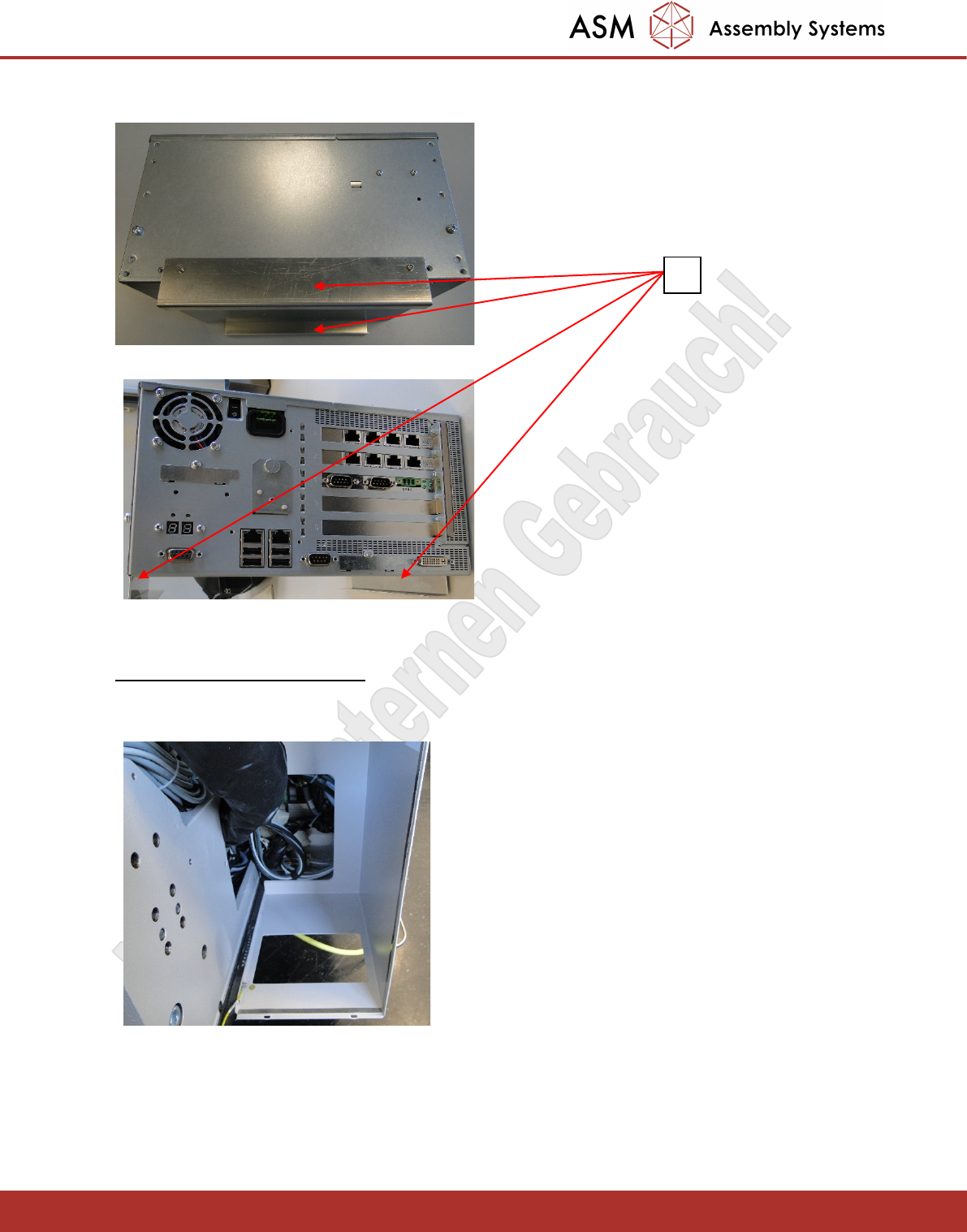

- Schrauben Sie die zwei Winkel (1) 03089426 wie unten abgebildet an das Gehäuse an.
3.2 Vorbereitung des Rucksacks
- Legen Sie den Kabelbaum zur Seite, damit Sie Zugang zu dem Innenraum haben.
1
Nur für internen Gebrauch!
ASM Assembly Systems GmbH & Co KG Technische Änderungen vorbehalten 13.11.2018
Rupert-Mayer-Strasse 44
81379 München, Deutschland 00197966-02_Ri CPU086 to BoxPC 827C X-Serie Seite 6 - 23

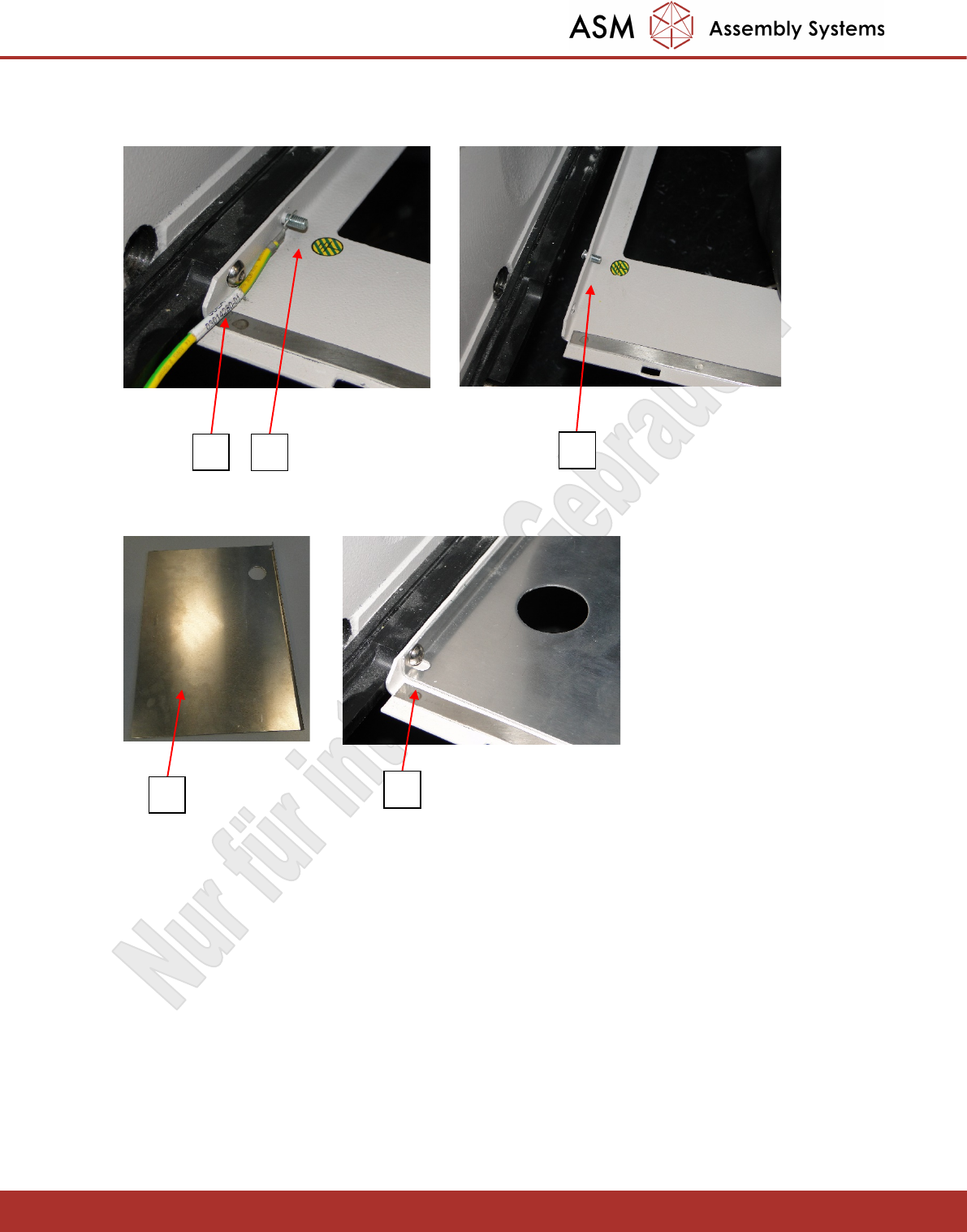

- Schrauben Sie die Befestigungsschraube des Rucksacks (1) und das Erdungskabel (2) ab.
- Schlagen Sie vorsichtig mit einem Hammer den Gewindebolzen (3) aus dem Rucksack.
- Schrauben Sie das neue Bodenblech (1) 03089384 wie abgebildet in den Rucksack (2).
1 2
3
1
2
Nur für internen Gebrauch!
ASM Assembly Systems GmbH & Co KG Technische Änderungen vorbehalten 13.11.2018
Rupert-Mayer-Strasse 44
81379 München, Deutschland 00197966-02_Ri CPU086 to BoxPC 827C X-Serie Seite 7 - 23

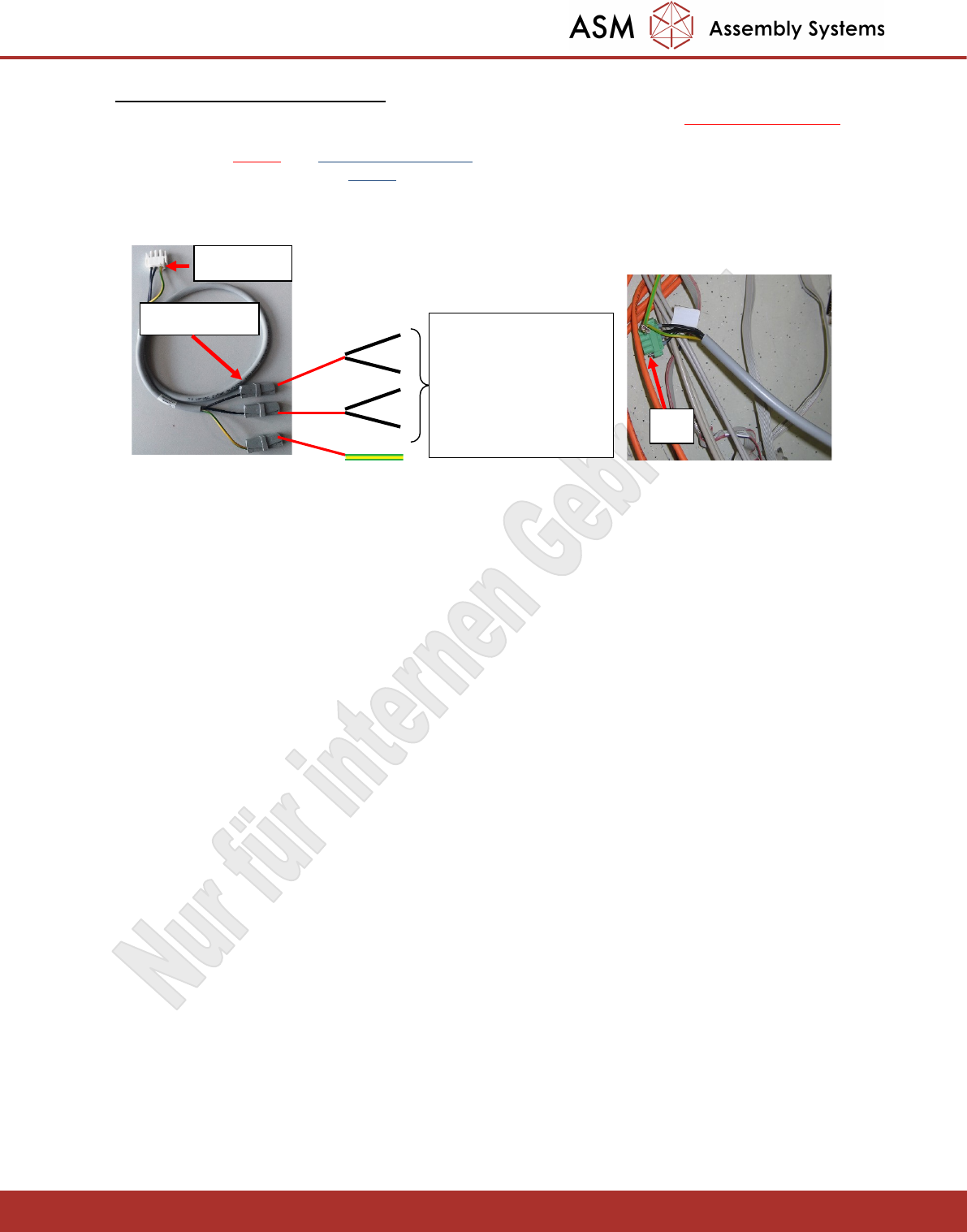

3.3 Vorbereitung des Kabelbaumes
- Lösen sie die Adern aus dem Phönix Stecker X62 und stecken sie die Adern 1 und 2 (+50V)
(die Beschriftung ist auf der Litze zu erkennen) zusammen auf die WAGO Serviceklemme
mit der Ader 2. Die Adern 3 und 4 (GND) des Phönix Steckers X62 wird zusammen in die WAGO
Serviceklemme mit der Ader 1, des mitgelieferten Kabels 03079957 gesteckt. Mit der dritten WAGO
Klemme wird der Schutzleiter (gelb/grün) verbunden.
- Das andere Ende des Kabels wird später mit dem Stecker X3rz des Netzteils verbunden.
- Ziehen sie die vier folgenden USB- Kabel in die Maschine ein.
Kabel Tastatur 1 USB [03051751-01]
Kabel Tastatur 2 USB [03051752-01]
Kabel Touchscreen 1 USB [03051753-01]
Kabel Touchscreen 2 USB [03051754-01]
- Montieren sie den USB- Hub 2.0 4-Port DUB-H4 [03053145-02]
Zu X3rz
X62
3 WAGO klemmen
1
2
2
1
3
4
Adern 1-4 und
Schutzleiter des
Kabels 03002488,
welches an dem
Phönix Stecker X62
angeschlossen war.
