3.3 Vorbereitung des Kabelbaumes
- Lösen sie die Adern aus dem Phönix Stecker X62 und stecken sie die Adern 1 und 2 (+50V)
(die Beschriftung ist auf der Litze zu erkennen) zusammen auf die WAGO Serviceklemme
mit der Ader 2. Die Adern 3 und 4 (GND) des Phönix Steckers X62 wird zusammen in die WAGO
Serviceklemme mit der Ader 1, des mitgelieferten Kabels 03079957 gesteckt. Mit der dritten WAGO
Klemme wird der Schutzleiter (gelb/grün) verbunden.
- Das andere Ende des Kabels wird später mit dem Stecker X3rz des Netzteils verbunden.
- Ziehen sie die vier folgenden USB- Kabel in die Maschine ein.
Kabel Tastatur 1 USB [03051751-01]
Kabel Tastatur 2 USB [03051752-01]
Kabel Touchscreen 1 USB [03051753-01]
Kabel Touchscreen 2 USB [03051754-01]
- Montieren sie den USB- Hub 2.0 4-Port DUB-H4 [03053145-02]
Zu X3rz
X62
3 WAGO klemmen
1
2
2
1
3
4
Adern 1-4 und
Schutzleiter des
Kabels 03002488,
welches an dem
Phönix Stecker X62
angeschlossen war.
Nur für internen Gebrauch!
ASM Assembly Systems GmbH & Co KG Technische Änderungen vorbehalten 13.11.2018
Rupert-Mayer-Strasse 44
81379 München, Deutschland 00197966-02_Ri CPU086 to BoxPC 827C X-Serie Seite 8 - 23

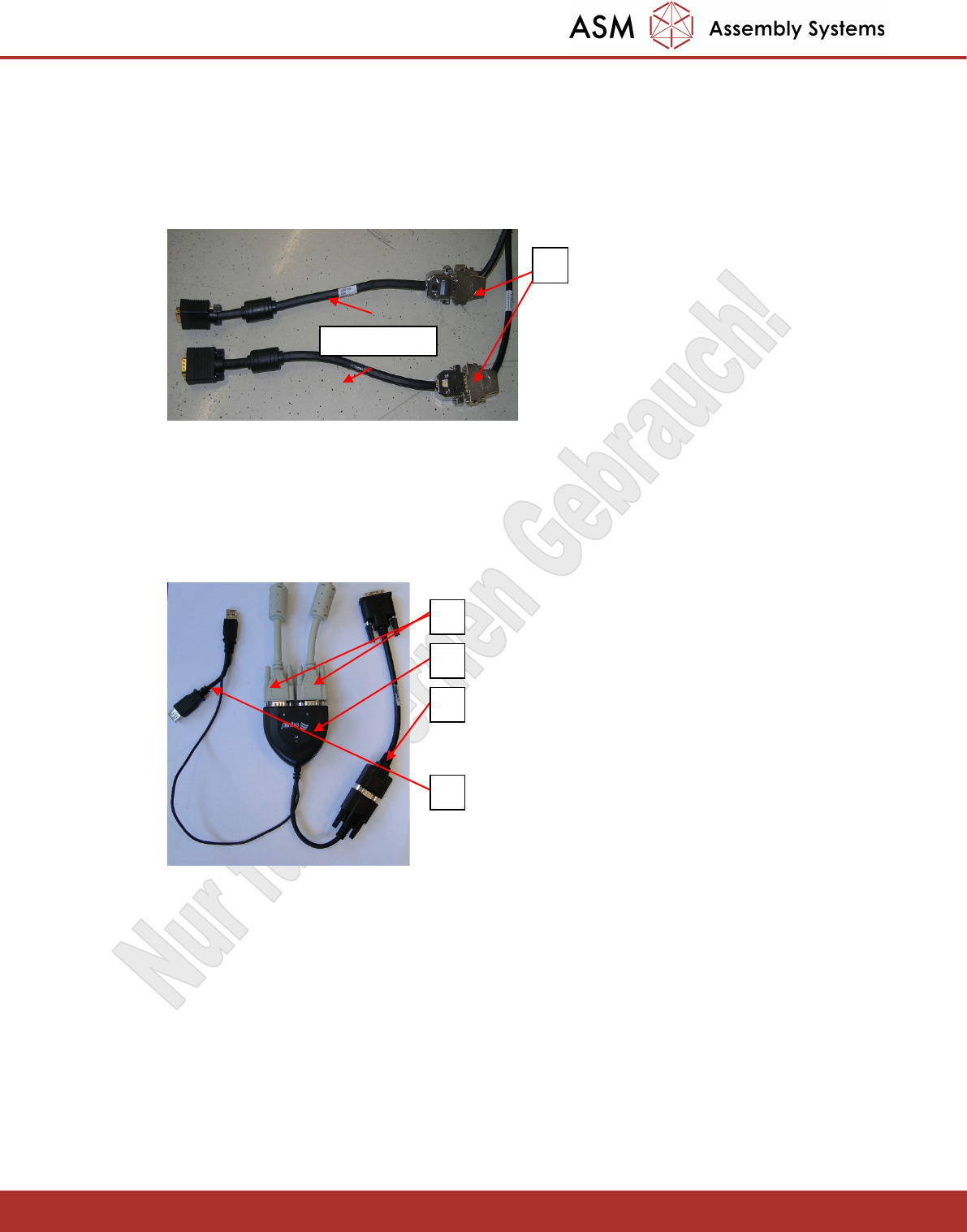

- Je nach Seriennummer der Maschine sind an den Verlängerungskabeln der Monitore entweder 2-
reihige 15 pol. SUB-D oder 3-reihige VGA Stecker angebracht.
- Bei der Ausführung mit dem 2-reihigem 15-pol SUB-D Stecker (1), muss dieser Stecker zuerst auf
VGA umgesetzt werden. Dazu werden die SUB-D Stecker mit dem Adapterkabel 03079958
verbunden.
- Bei der Ausführung mit dem 3-reihigen VGA Stecker wird das Adapterkabel 03079958 nicht
verwendet.
- Schließen Sie den VGA Splitter (1) 03076910 an die zwei oben beschriebenen VGA Stecker der
Monitore (2) an.
- Schließen das Adapterkabel VGA – DVI (3) 03091276 an den VGA Splitter an.
- Die Spannungsversorgung für den VGA Splitter (4) wird über die USB Schnittstelle des BOX PC
hergestellt.
1
03079958
1
2
3
4
Nur für internen Gebrauch!
ASM Assembly Systems GmbH & Co KG Technische Änderungen vorbehalten 13.11.2018
Rupert-Mayer-Strasse 44
81379 München, Deutschland 00197966-02_Ri CPU086 to BoxPC 827C X-Serie Seite 9 - 23

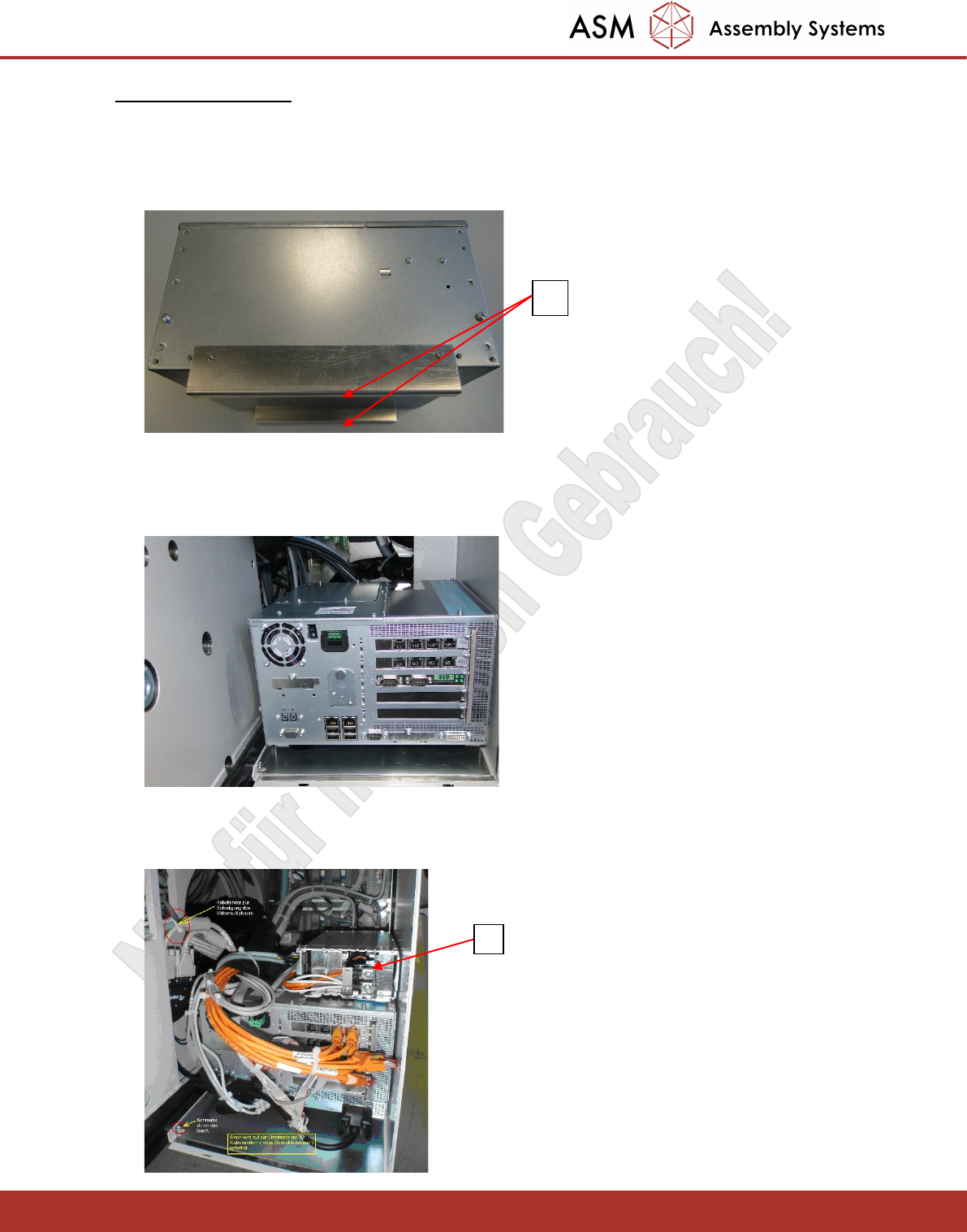

3.4 Einbau des Box PC
- Der BOX PC wird mit Klettband in den Rucksack befestigt. Dazu bringen je einen Streifen Klettband an
die Unterseite (1) der angeschraubten Winkel an.
- Setzen Sie den BOX PC soweit wie möglich nach hinten ein, sodass später auf der Vorderseite des
BOX PC genügend Freiraum für die Kabel bleiben.
- Setzen Sie das Netzteil (1) ebenfalls mit Klettband wie unten gezeigt auf den BOX PC.
1
1
