MEC-XPF-5.2S 10. 安装 XPF 机械手册 225 MTU-A/A2 固定筋板 如图所示安装固定筋板类。 NO. 编号 部件名称 个数 规格 1 GGWZ0040 固定筋板 4 2 H5384A 内六角螺 栓 8 M12×25 3 W1027A 弹簧垫圈 8 12M-M 4 GGWZ0050 固定筋板 1 5 H5384A 内六角螺 栓 2 M12×25 6 W1027A 弹簧垫圈 2 12M-M 7 W1048A 平垫圈…
10. 安装 MEC-XPF-5.2S
224 XPF 机械手册

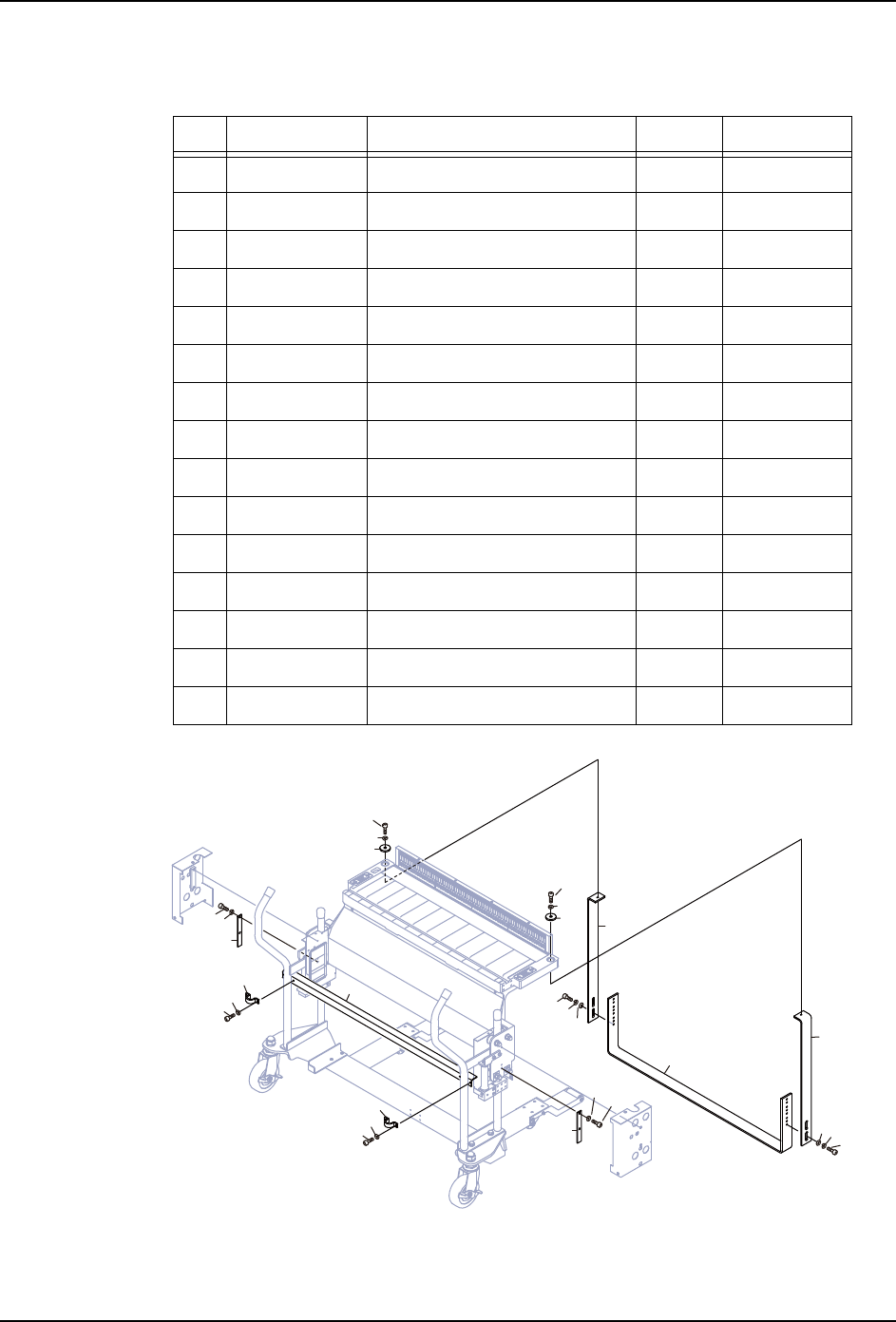

MFU-30/40 固定筋板
如图所示安装固定筋板类。
NO. 编号 部件名称 个数 规格
1 GGUF0413 固定筋板 2
2 H5320A 内六角螺栓 4 M6×10
3 W1024A 弹簧垫圈 4 6M-M
4 DNWZ1121 固定筋板 2
5 H5298A 内六角螺栓 4 M5×10
6 W1023A 弹簧垫圈 4 5M-M
7 DNWZ1140 固定筋板 1
8 GGWZ0080 固定筋板 2
9 H5340W 内六角螺栓 4 M8×18
10 W1025A 弹簧垫圈 4 8M-M
11 W1046A 平垫圈 4 4W-8
12 GGWZ0090 固定筋板 2
13 W10900 平垫圈 2 WSSB40-10-5
14 H5337A 内六角螺栓 2 M8×50
15 W1025A 弹簧垫圈 2 8M-M
08MEC-0400b
1
1
2
3
2
3
4
5
6
4
7
8
8
9
10
11
9
10
11
12
13
14
15
13
14
15
5
6
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 10. 安装
XPF 机械手册 225

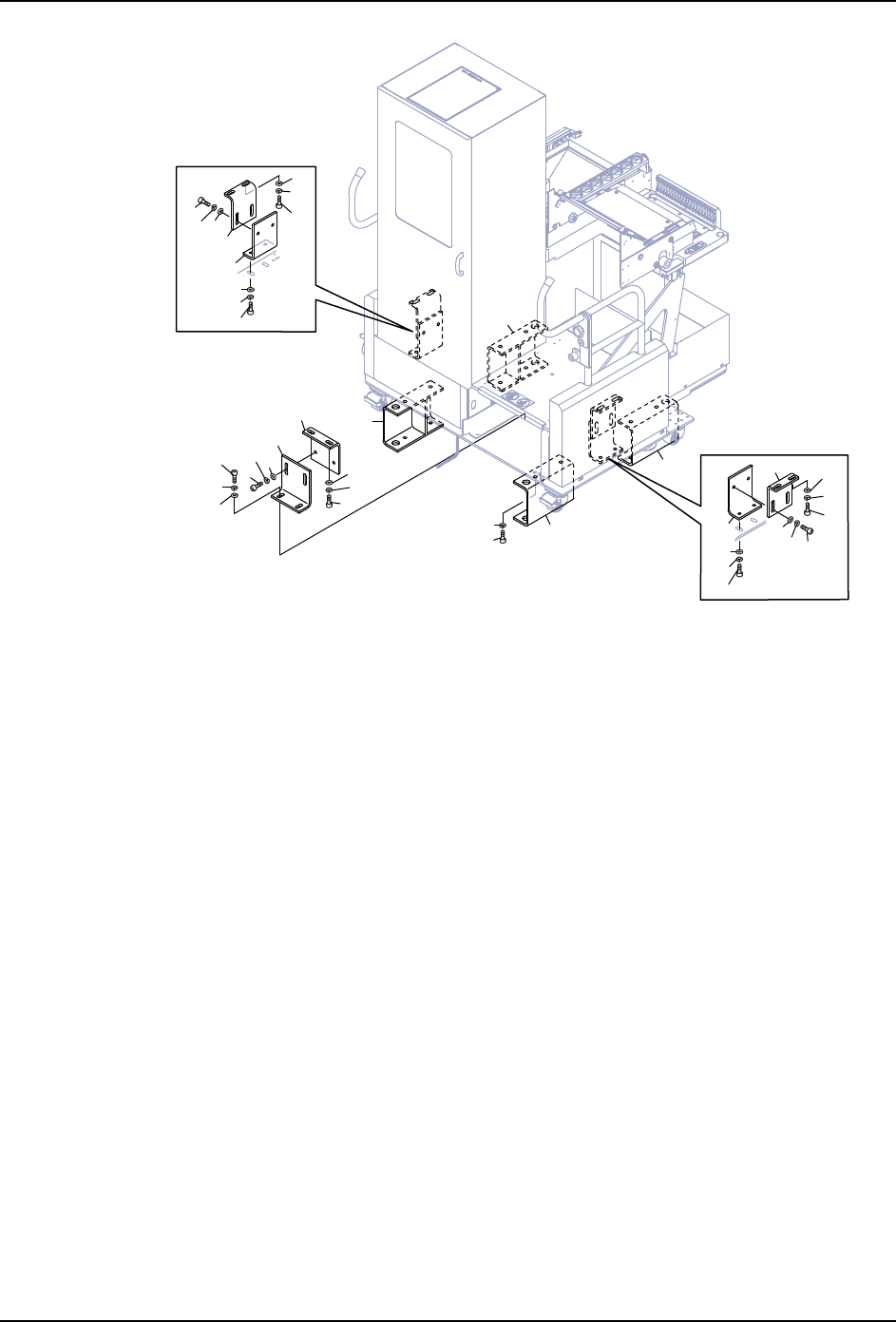

MTU-A/A2 固定筋板
如图所示安装固定筋板类。
NO. 编号 部件名称 个数 规格
1 GGWZ0040 固定筋板 4
2 H5384A 内六角螺栓 8 M12×25
3 W1027A 弹簧垫圈 8 12M-M
4 GGWZ0050 固定筋板 1
5 H5384A 内六角螺栓 2 M12×25
6 W1027A 弹簧垫圈 2 12M-M
7 W1048A 平垫圈 2 4W-12
8 GGWZ0060 固定筋板 1
9 H5387A 内六角螺栓 2 M12×30
10 W1027A 弹簧垫圈 2 12M-M
11 W1048A 平垫圈 2 4W-12
12 H5387A 内六角螺栓 2 M12×30
13 W1027A 弹簧垫圈 2 12M-M
14 W1048A 平垫圈 2 4W-12
15 GGWZ0160 固定筋板 2
16 H5387A 内六角螺栓 4 M12×30
17 W1027A 弹簧垫圈 4 12M-M
18 W1048A 平垫圈 4 4W-12
19 H5387A 内六角螺栓 4 M12×30
20 W1027A 弹簧垫圈 4 12M-M
21 W1048A 平垫圈 4 4W-12
22 GGWZ0170 固定筋板 2
23 H5387A 内六角螺栓 4 M12×30
24 W1027A 弹簧垫圈 4 12M-M
25 W1048A 平垫圈 4 4W-12
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
10. 安装 MEC-XPF-5.2S
226 XPF 机械手册
08MEC-0401a
1
1
1
1
3
2
4
8
5
9
10
11
12
13
14
6
7
23
24
25
19
20
21
15
16
17
18
22
22
19
20
21
16
17
18
15
23
24
25
