XPF-L机械手册.pdf - 第103页
MEC-XPF-5.2S 5. 维修保养 XPF 机械手册 91 维修保养计数器的操作方法 · 请从初期画面选择 [ 维修保养 ]-[ 维修保养计数 ]。显示出维修保养计数画面。 ·选择要知道加油时期的项目， 按下 [ 通知 On]。显示出现在值。 ·请比较 「现在值」和 「下次预定」数值，判断是否必 要加油。 ·加油后，请按下 [ 维修保养结束 ] 按键，删除现在值。 08M E C - 01 3 5 S 08M E C - 01 3…
5. 维修保养 MEC-XPF-5.2S
90 XPF 机械手册
用毛刷涂抹的加油方法
方法
1. 请预先将滚珠丝杆·LM导轨等的滑动部份的全体污垢（旧的润滑油等）用回丝等擦干净。
2. 请用托盘等取出规定量的润滑油。
※ 上述的规定量请参照下页的加油量 （n 喷射数或者重量）。
3. 请将取出的润滑油放到托盘内，用毛刷均匀地加油。
4. 用手动使滑动部动作，让润滑油磨合。
5. 请擦去螺母口和滑动部等处渗出的多余润滑油。
加油量 用必要的润滑油量 （cc）或其相当量的 Fuji 润滑油枪的喷出次数 （n 喷
射）或者与其相当的重量 （g）表示。
※n 喷射的喷射量，有时比需要量多。请擦去渗出的润滑油。
加油周期 在 XPF 上，搭载了维修保养计数器功能。
·在各个表中的「显示信息」栏里记载了 " 有 " 的地方，用维修保
养计数器功能可以确认加油时期。同时，达到加油时期时在画面
上显示出加油指示。详细请参考「维修保养计数器的操作方法」。
·如果「显示信息」栏变成"无"的时候，就不显示出加油周期。
请按照手册上记载的周期进行加油。
注意 )在 「显示信息」处于 " 有 " 的地方加油后，请一定进行维修保养
计数器数值的复位。
动作次数 1 往返
冲程 全冲程
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 5. 维修保养
XPF 机械手册 91

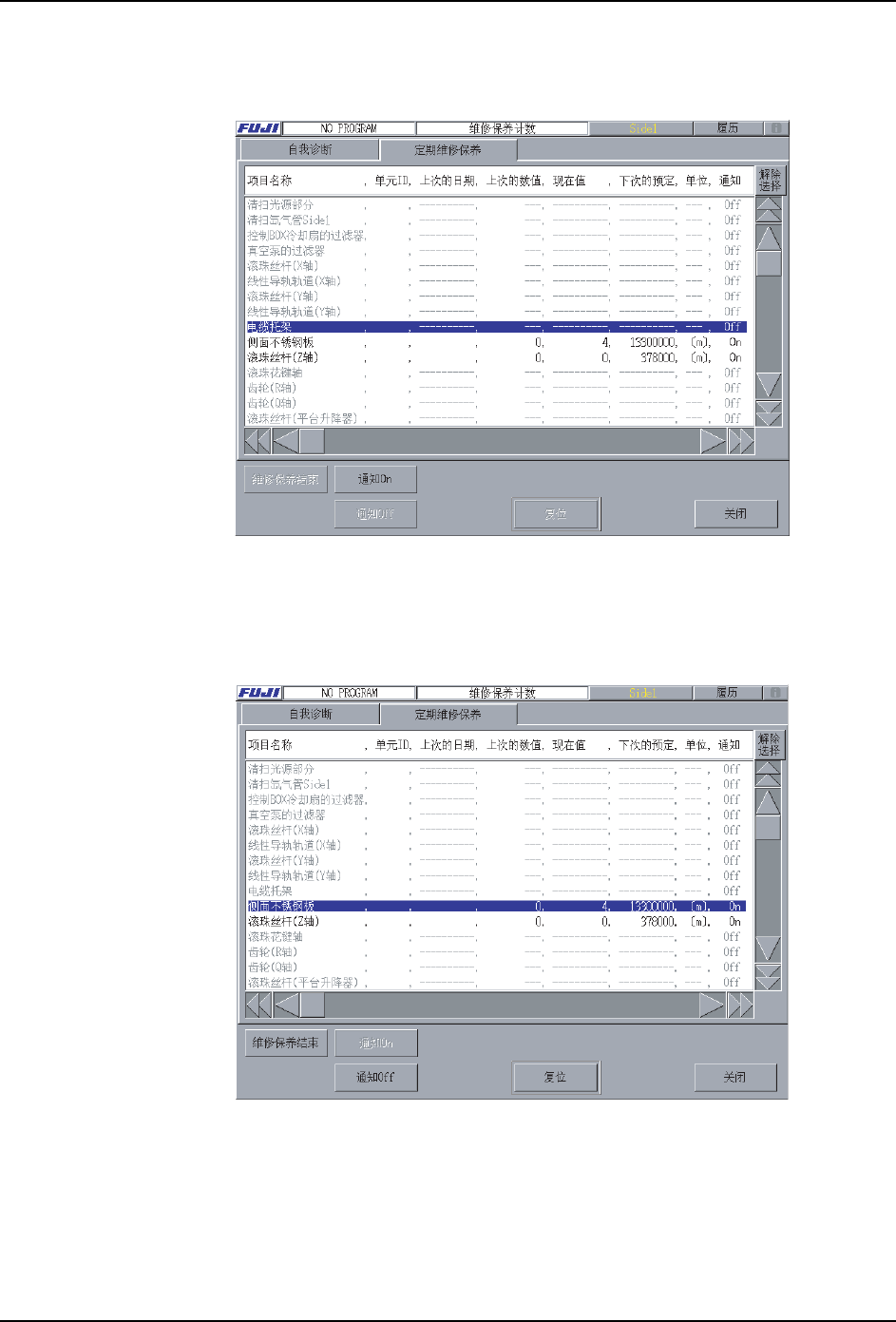

维修保养计数器的操作方法
· 请从初期画面选择 [ 维修保养 ]-[ 维修保养计数 ]。显示出维修保养计数画面。
·选择要知道加油时期的项目，按下 [ 通知 On]。显示出现在值。
·请比较 「现在值」和 「下次预定」数值，判断是否必要加油。
·加油后，请按下 [ 维修保养结束 ] 按键，删除现在值。
08MEC-0135S
08MEC-0134S
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
5. 维修保养 MEC-XPF-5.2S
92 XPF 机械手册
5.2.6 贴装工作头加油处 （1）
插图内的箭头表示加油处。
关于旋转头部的加油方法，请垂询本公司的销售人员。
加油处 润滑油的种类和
加油方法
加油周期 加油量 显示
信息
DAPHNE
EPONEX No.2
1 Z 轴滚珠丝杆 润滑油油嘴加油 每月
（700H）
0.4cc
（1 喷射）
有
2 花键轴 毛刷涂抹加油 每月
（700H）
0.4cc
（1 喷射）
有
3 R 轴齿轮 （包括滚珠轴承） 毛刷涂抹加油
（使用细毛刷）
每月
（700H）
0.3cc
（1 喷射）
有
4 θ 轴齿轮 （包括滚珠轴
承）
毛刷涂抹加油 每月
（700H）
0.3cc
（1 喷射）
有
08MEC-0217c
(1)
(4)
(3)
(3)
(2)
(3)
(3)
