5. 维修保养 MEC-XPF-5.2S
92 XPF 机械手册

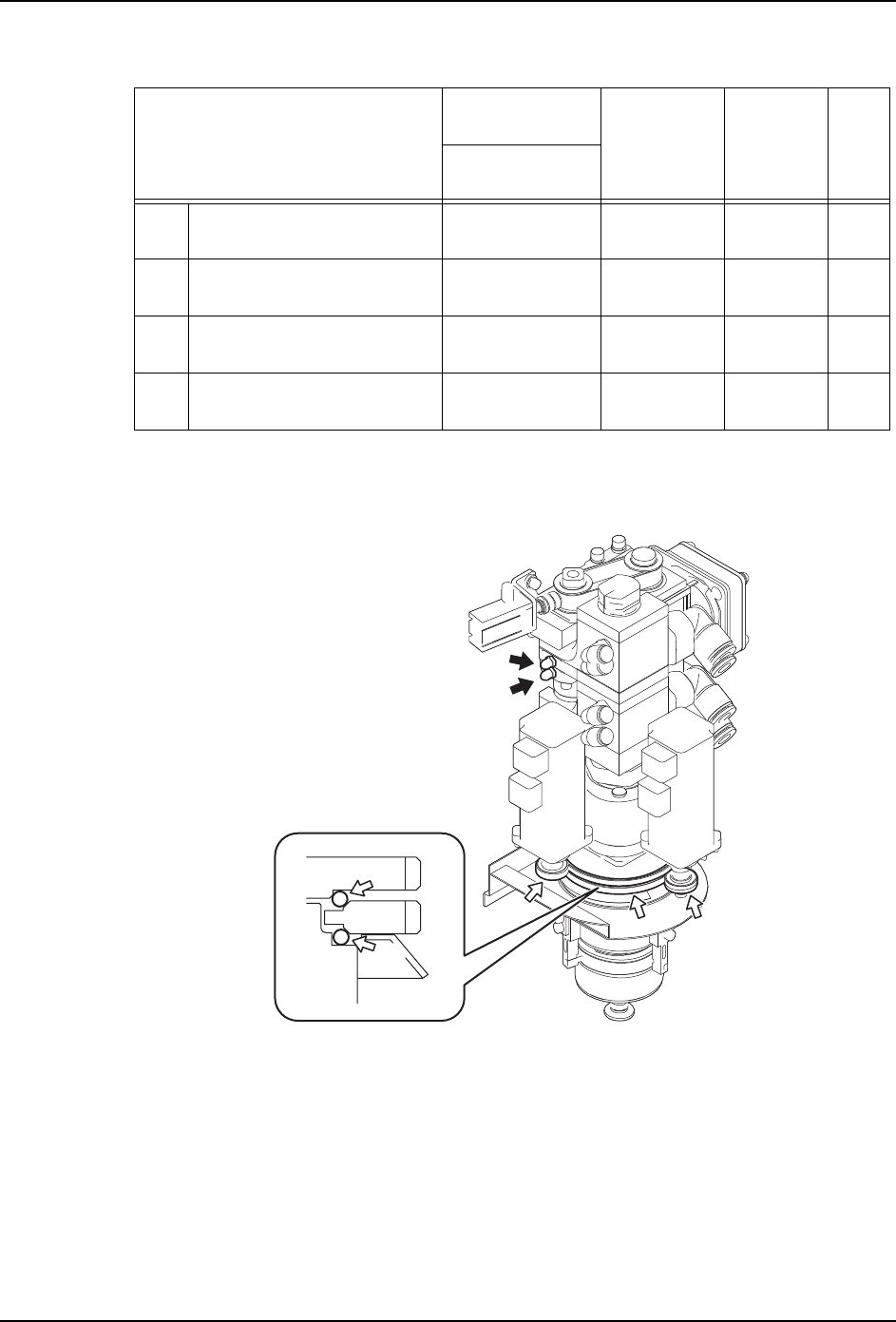

5.2.6 贴装工作头加油处 （1）
插图内的箭头表示加油处。
关于旋转头部的加油方法，请垂询本公司的销售人员。
加油处 润滑油的种类和
加油方法
加油周期 加油量 显示
信息
DAPHNE
EPONEX No.2
1 Z 轴滚珠丝杆 润滑油油嘴加油 每月
（700H）
0.4cc
（1 喷射）
有
2 花键轴 毛刷涂抹加油 每月
（700H）
0.4cc
（1 喷射）
有
3 R 轴齿轮 （包括滚珠轴承） 毛刷涂抹加油
（使用细毛刷）
每月
（700H）
0.3cc
（1 喷射）
有
4 θ 轴齿轮 （包括滚珠轴
承）
毛刷涂抹加油 每月
（700H）
0.3cc
（1 喷射）
有
08MEC-0217c
(1)
(4)
(3)
(3)
(2)
(3)
(3)
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 5. 维修保养
XPF 机械手册 93

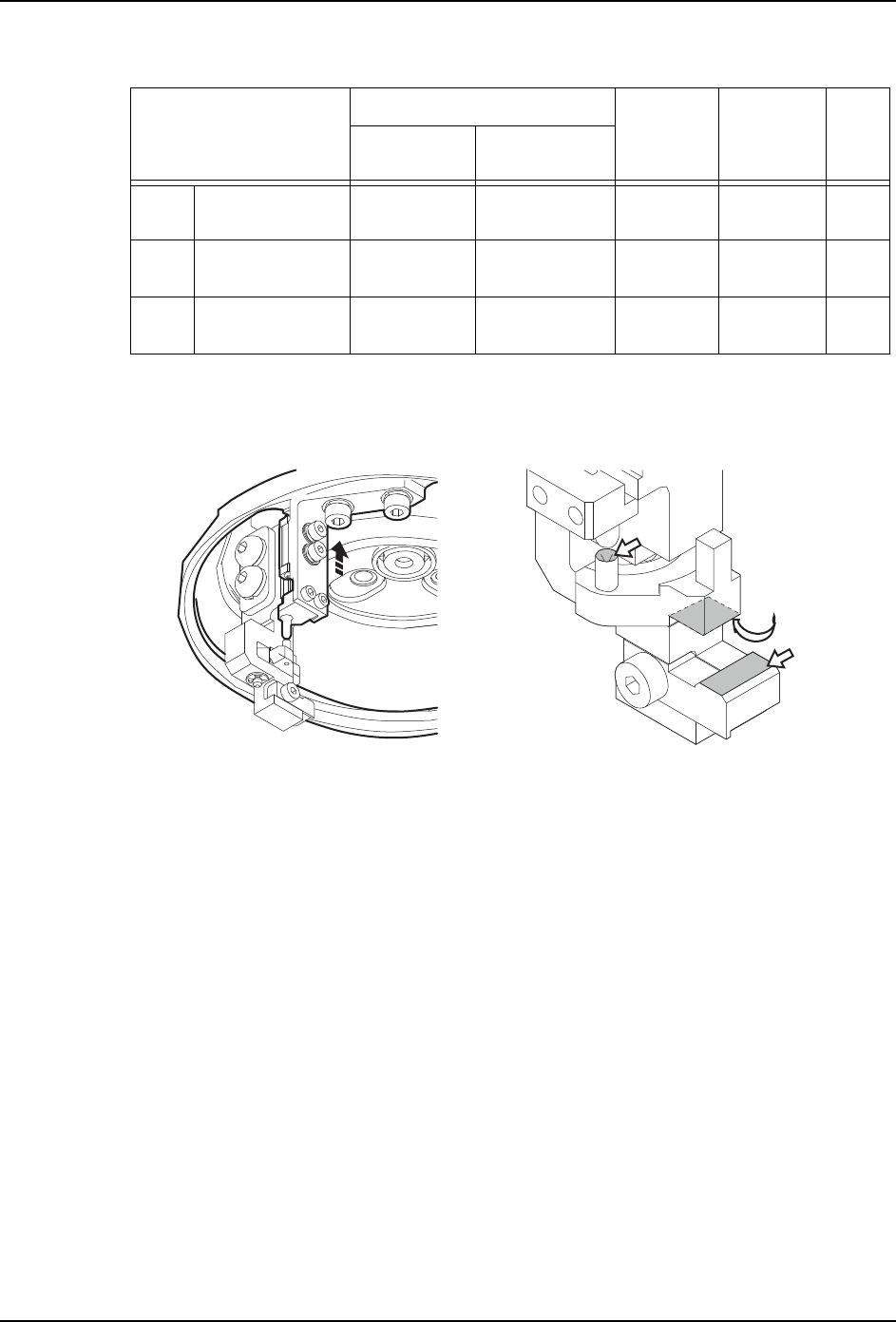

5.2.7 贴装工作头加油处 （2）
插图内的箭头表示加油处。
关于旋转头部的加油方法，请垂询本公司的销售人员。
定位销座部 （1）的加油方法 :
1. 一边注意一边降低环部，请保留定位销和销座之间的间隙。
2. 请给销座部分加油。
3. 请将环部慢慢地上下滑动，确认是否挂住。
备注 )请不要给上挂钩的导轨部加油。
加油处 润滑油的种类和加油方法 加油周期 加油量 显示
信息
DAPHNE
EPONEX No.2
AFC 润滑油
1 销座 毛刷涂抹加
油
每月
（700H）
0.01cc
（1 喷射）
2 上挂钩底部 不可 毛刷涂抹加油 每月
（700H）
0.01cc
（1 喷射）
3 挂钩前端部挡块 不可 毛刷涂抹加油 每月
（700H）
0.01cc
（1 喷射）
有
08MEC-0270a
(1)
(2)
(3)
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
5. 维修保养 MEC-XPF-5.2S
94 XPF 机械手册
5.2.8 支撑销配置头 （选项）的清扫和加油 [ 每月 ]
操作概要
在对应支撑销自动配置的机器上，请实施在这项说明的支撑销配置头的清扫 · 加油以及 "
5.1.8 支撑销存储器 （选项）的清扫 （每周 /160 小时） "。
必要部件
·BIRAL T&D
·脱脂冲洗剂 （推荐 :ThreeBond2706）
·棉花棒 （几根）
·回丝 （几块）
步骤 1. 脱脂冲洗
请用脱脂冲洗剂除去污垢。
1. 请在支撑销进入孔的周围喷射微量的脱脂冲洗剂，用回丝和棉花棒擦去污垢。
2. 请对孔内部喷射少量脱脂剂，用棉花棒小心地擦去。
08MEC-0157
08MEC-0158
