MEC-XPF-5.2S 5. 维修保养 XPF 机械手册 99 5.2.14 MTU-A/MTU-A2 加油处插图内的箭头表示加油处。特别是黑箭头为必须用润滑油枪加油的地方。加油处润滑油的种类和加油方法加油周期加油量显示信息 DAPHNE EPONEX No .2 EVERS 2 1 T 轴滚珠丝杆油嘴加油不可 3 个月（2000H） 1.5cc （3 喷射）有 2 T 轴线性导轨毛刷涂抹加油不可…

5. 维修保养 MEC-XPF-5.2S

98 XPF 机械手册

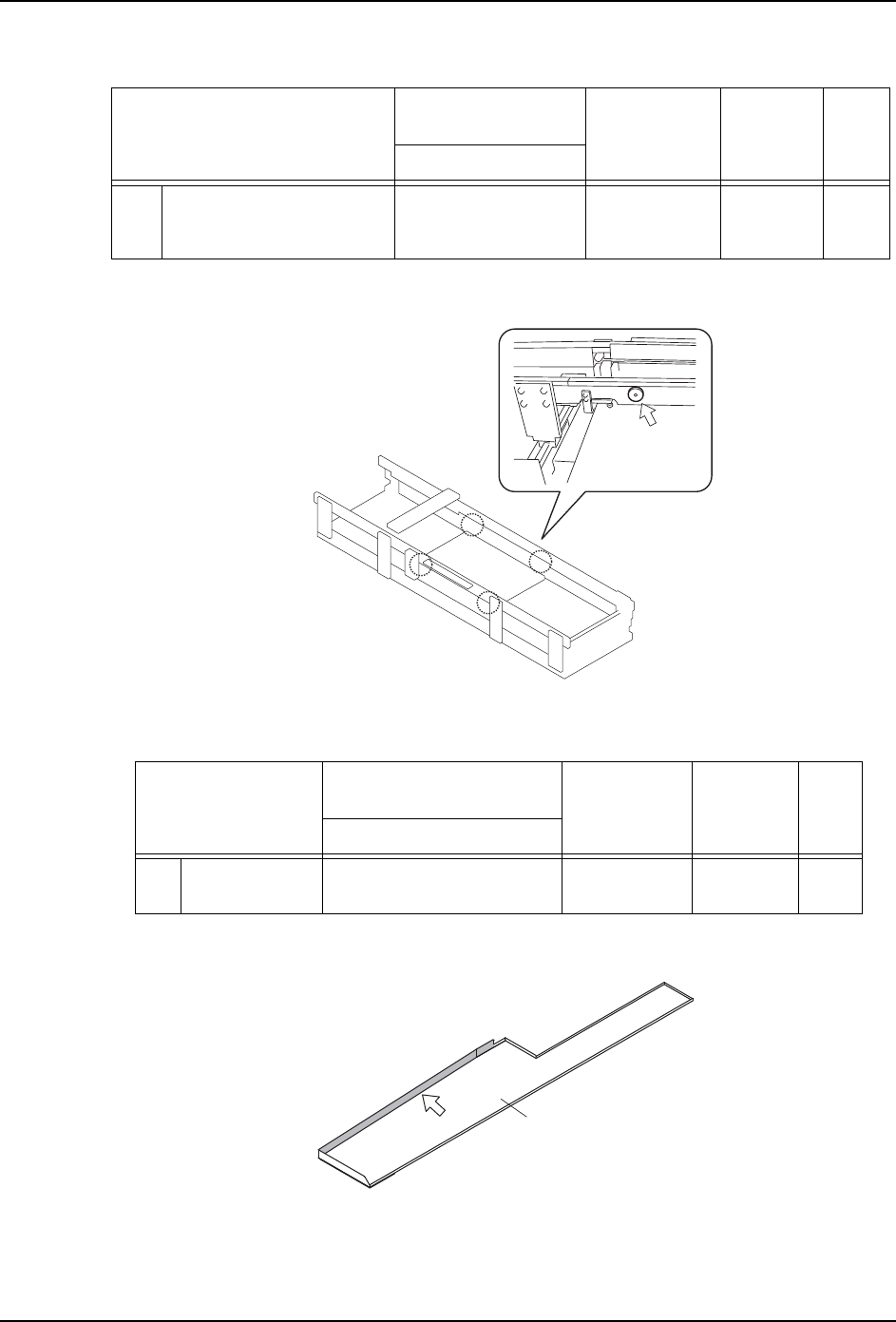

5.2.12 电路板夹紧部导轮加油处

插图内的箭头表示加油处。

5.2.13 电缆托架加油处

插图内的箭头表示加油处。

加油处润滑油的种类和

加油方法

加油周期加油量显示

信息

DAPHNE EPONEX No.2

1 电路板夹紧部导轮加油处毛刷涂抹加油 3 个月

（2000H）

0.2cc

（1 喷

射）

有

08MEC-0137b

(12)

加油处润滑油的种类和

加油方法

加油周期加油量显示

信息

DAPHNE EPONEX No.2

1 侧面不锈钢板毛刷涂抹加油 3 个月

（2000H）

0.8cc

（2 喷射）

有

08MEC-0056Sb

⬉㓚ᠬᶊᠬⲬ

(13)

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

MEC-XPF-5.2S 5. 维修保养

XPF 机械手册 99

5.2.14 MTU-A/MTU-A2 加油处

插图内的箭头表示加油处。特别是黑箭头为必须用润滑油枪加油的地方。

加油处润滑油的种类和加油方法加油周期加油量显示

信息

DAPHNE

EPONEX No.2

EVERS 2

1 T 轴滚珠丝杆油嘴加油不可 3 个月（2000H） 1.5cc （3 喷射）有

2 T 轴线性导轨毛刷涂抹加油不可 3 个月（2000H） 1.9cc （1 喷射）有

3 料盘头树脂板不可喷射器加

油

3 个月（2000H）微量涂抹无

4 料盘挡板滑动部毛刷涂抹加油不可 3 个月（2000H） 0.08cc （1 喷

射）

无

5 往复臂夹紧部毛刷涂抹加油不可 3 个月（2000H） 0.3cc （1 喷射）无

6 U 轴线性导轨油嘴加油不可 3 个月（2000H） 0.5cc （1 喷射）有

7 U 轴齿轮毛刷涂抹加油不可 3 个月（2000H） 0.4cc （1 喷射）有

08MEC-0025Sb

ܗӊ᭭Ⲭ

8䕈/0ᇐ䔼

8䕈啓䕂

ᕔ໡㞖།㋻

(18)

(20)

(16)

(15)

(14)

(15)

(17)

(19)

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

5. 维修保养 MEC-XPF-5.2S

100 XPF 机械手册

5.2.15 MTU-A/MTU-A2 门环加油处

插图内的箭头表示加油处。

5.2.16 BTU-A/BTU-A2 加油处

加油处润滑油的种类和

加油方法

加油周期加油量显示

信息

DAPHNE EPONEX No.2

1 MTU-A 门环毛刷涂抹加油 3 个月 (2000 小时 ) 0.08cc (1 喷射 ) 有

(21)

08MEC-0138

加油处润滑油的种类和

加油方法

加油周期加油量显示

信息

DAPHNE

EPONEX No.2

1 B 轴线性导轨油嘴加油 3 个月（2000H） 0.5cc （1 喷射）有

2 B 轴齿轮毛刷涂抹加油 3 个月（2000H） 0.4cc （1 喷射）有

08MEC-0026Sa

⊍ఈ

啓䕂




