MEC-XPF-5.2S 5. 维修保养
XPF 机械手册 111

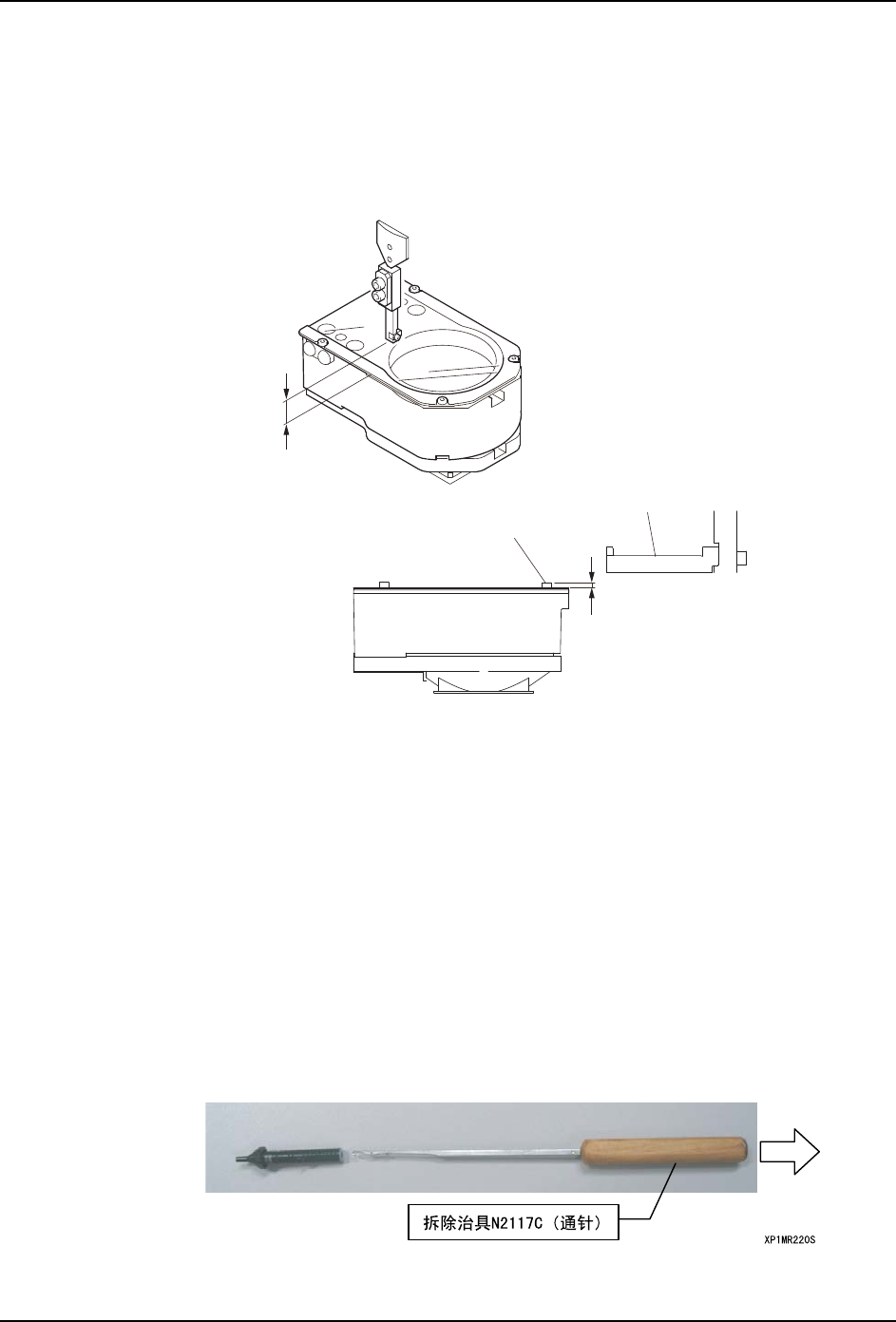

安装玻璃盖板后的照明单元玻璃盖板的压条的高度确认
1. 请移动挂钩到照明单元的上面。
2. 请确认照明单元玻璃盖板压条的表面和挂钩下端的间隙在 17.5mm 以上。同时，请确认如
下图所示螺栓的出头在 1.0mm 以下。
注意 )因为挂钩容易折断，请不要用力、碰撞物品。
3. 间隙不到 17.5mm 的时候，构成部件有可能不能正确安装。请一边参照前页的构成图一边
再次进行安装。
5.3.2 吸嘴过滤器的更换 （每月 /700 小时）
要点
定期地更换吸嘴内部的防尘过滤器，可以保持元件的稳定。
虽然拆除过滤器也可以使用，但是因为在活塞以及工作头内部 （机器中枢部分）具有抑制
垃圾灰尘等的侵入的效果，所以推荐使用带有过滤器的吸嘴。
在当前没有使用过滤器的吸嘴上也可以追加过滤器。到时请仅仅定购过滤器。
方法
1. 请在紧紧抓住吸嘴的状态下从止转销的位置向左旋转 60 度。
备注 )在最里面的停止环没有必要每次进行更换，如果在拆除过滤器时有损伤请进行更换。
关于吸嘴内部的过滤器安装状态请参考后述的吸嘴过滤器。
2. 使用安装治具 （不锈钢管），将停止环插入到抵住中心销为止。（只在拆除停止环时）
PPҹϞ
PPҹϟ
0(&6
㶎ᷧ
ఈᑇৄ
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
5. 维修保养 MEC-XPF-5.2S
112 XPF 机械手册
3. 使用安装治具 （不锈钢管）插入过滤器 （小）。
注意 )过滤器 （小）的厚度只有 1mm，在插入时请注意容易倾斜。也请注意不要过分插入。
4. 使过滤器的法兰部分碰到吸嘴端面后用力将过滤器 （大）插入进去。过滤器 （大）没有
必要使用治具。可以用指尖插入。
关于过滤器的补充
定购过滤器时，请使用以下的袋装号。
（不能安装在 XP-141E 用的吸嘴上）
此外，在初次定购过滤器的时候，推荐定购装卸治具和过滤器为套件的号码 AGFPN8170。
AGFPN8170 的套件品
1. AGFPN8140 （停止环，20 个装）
2. AGFPN8150 （大过滤器，100 个装）
3. AGFPN8160 （小过滤器，100 个装）
4. GFPN1160 钢管 （装卸治具）
5. N2117C 通针 （装卸治具）
6. H3046G 塑料袋
ᅝ㺙⊏*)31㧔䩶ㅵ㧕
;3056
袋装号
AGFPN8140 （停止环，20 个装）
AGFPN8150 （大过滤器，100 个装）
AGFPN8160 （小过滤器，100 个装）
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 5. 维修保养
XPF 机械手册 113
吸嘴过滤器
吸嘴过滤器是为了防止工作头内部以及活塞内部 （机器中枢部分）积有污垢而使机器本身
的元件吸取力降低为目的而研发的。
增加了过滤器后，各个吸嘴的元件吸取力有所降低，对于元件使用敝公司推荐的吸嘴尺寸的
吸嘴时没有问题。比其更重要的是当使用尺寸小 「可以贴装的吸嘴」或者在其之下的吸嘴
时，如果使用高一级的吸嘴时，请充分确认元件的吸取力之后再进行贴装。今后作为维修保
养元件的无过滤器的吸嘴将停止销售。另外，在吸嘴上装有过滤器后，以前需要每周进行清
扫吸嘴内部可以变换为每月更换一次过滤器。从维修保养方面上看也相当有利。
吸嘴过滤器有以下 3 个部件构成。
按照从吸嘴前端一侧开始的停止环、过滤器 （小）、过滤器 （大）的顺序进行安装。
吸嘴过滤器可安装在通常吸嘴以及自动切换用的吸嘴上。（不能安装在 XP-141 用的吸嘴上）
※ 带过滤器的吸嘴图号
吸嘴直径 图号
φ0.3 AGFPN8023
φ0.4 ADNPN8390
φ0.7 ADNPN8370
φ1.0 ADNPN8238
φ1.3 ADNPN8248
φ1.8 ADNPN8258
φ2.5 ADNPN8268
φ3.7 ADNPN8278
φ5.0 ADNPN8288
MELF φ1.3 ADNPN8346
φ1.8 ADNPN8356
φ2.5 ADNPN8366
