MEC-XPF-5.2S 5. 维修保养 XPF 机械手册 113 吸嘴过滤器 吸嘴过滤器是为了防止工作头内部以及活塞内部 （机器中枢部分） 积有污垢而使机器本身 的元件吸取力降低为目的而研发 的。 增加了过滤器后， 各个吸嘴的元件吸取力有所降低， 对于元件使用敝公司推荐的吸嘴尺寸的 吸嘴时没有问题。 比其更重要的是当使用尺寸小 「可以贴装的吸嘴」 或者在其之下的吸嘴 时， 如果使用高一级的吸嘴时， 请充分确认元件的吸取力之后再进行贴装…
5. 维修保养 MEC-XPF-5.2S
112 XPF 机械手册

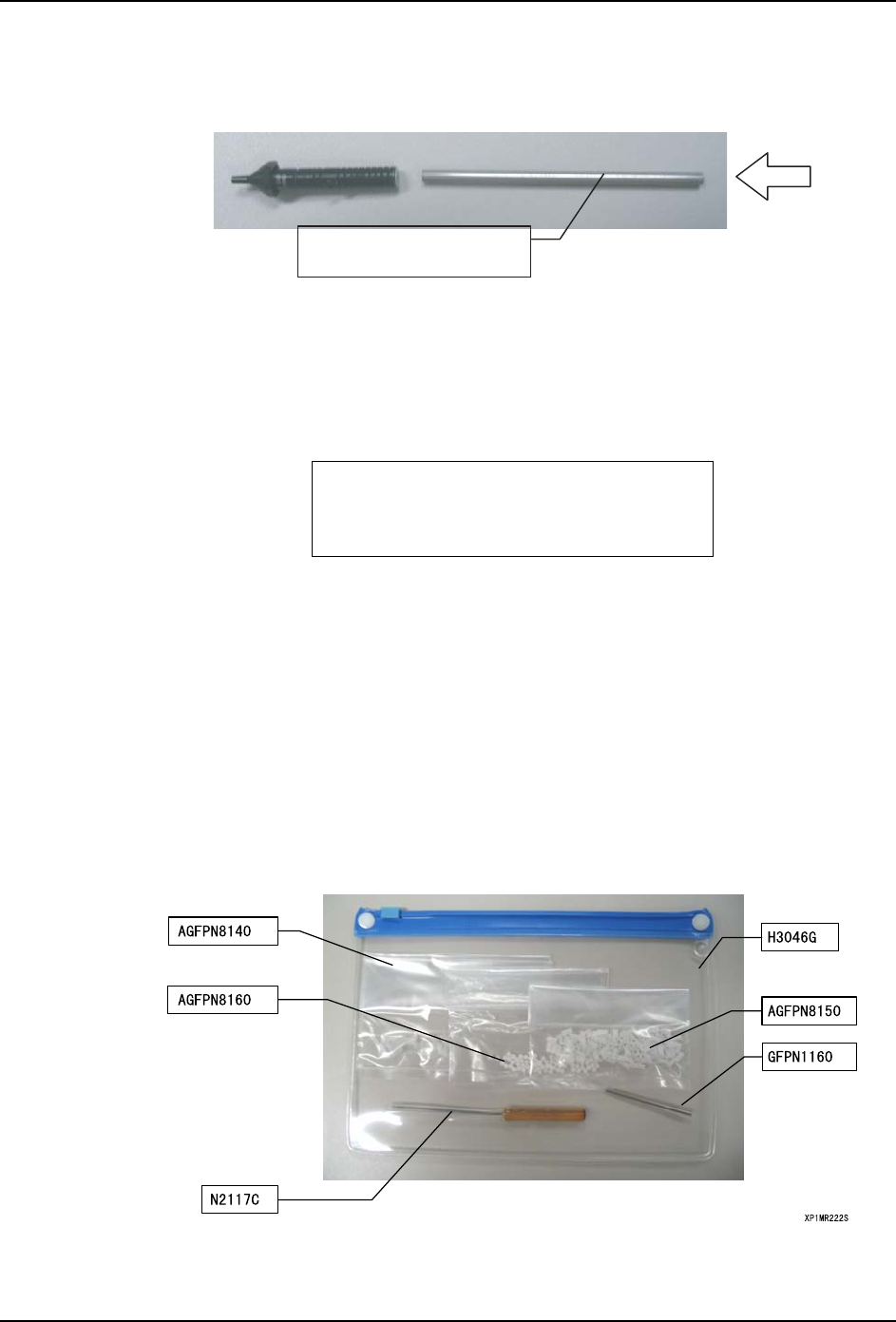

3. 使用安装治具 （不锈钢管）插入过滤器 （小）。
注意 )过滤器 （小）的厚度只有 1mm，在插入时请注意容易倾斜。也请注意不要过分插入。
4. 使过滤器的法兰部分碰到吸嘴端面后用力将过滤器 （大）插入进去。过滤器 （大）没有
必要使用治具。可以用指尖插入。
关于过滤器的补充
定购过滤器时，请使用以下的袋装号。
（不能安装在 XP-141E 用的吸嘴上）
此外，在初次定购过滤器的时候，推荐定购装卸治具和过滤器为套件的号码 AGFPN8170。
AGFPN8170 的套件品
1. AGFPN8140 （停止环，20 个装）
2. AGFPN8150 （大过滤器，100 个装）
3. AGFPN8160 （小过滤器，100 个装）
4. GFPN1160 钢管 （装卸治具）
5. N2117C 通针 （装卸治具）
6. H3046G 塑料袋
ᅝ㺙⊏*)31㧔䩶ㅵ㧕
;3056
袋装号
AGFPN8140 （停止环，20 个装）
AGFPN8150 （大过滤器，100 个装）
AGFPN8160 （小过滤器，100 个装）
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 5. 维修保养
XPF 机械手册 113
吸嘴过滤器
吸嘴过滤器是为了防止工作头内部以及活塞内部 （机器中枢部分）积有污垢而使机器本身
的元件吸取力降低为目的而研发的。
增加了过滤器后，各个吸嘴的元件吸取力有所降低，对于元件使用敝公司推荐的吸嘴尺寸的
吸嘴时没有问题。比其更重要的是当使用尺寸小 「可以贴装的吸嘴」或者在其之下的吸嘴
时，如果使用高一级的吸嘴时，请充分确认元件的吸取力之后再进行贴装。今后作为维修保
养元件的无过滤器的吸嘴将停止销售。另外，在吸嘴上装有过滤器后，以前需要每周进行清
扫吸嘴内部可以变换为每月更换一次过滤器。从维修保养方面上看也相当有利。
吸嘴过滤器有以下 3 个部件构成。
按照从吸嘴前端一侧开始的停止环、过滤器 （小）、过滤器 （大）的顺序进行安装。
吸嘴过滤器可安装在通常吸嘴以及自动切换用的吸嘴上。（不能安装在 XP-141 用的吸嘴上）
※ 带过滤器的吸嘴图号
吸嘴直径 图号
φ0.3 AGFPN8023
φ0.4 ADNPN8390
φ0.7 ADNPN8370
φ1.0 ADNPN8238
φ1.3 ADNPN8248
φ1.8 ADNPN8258
φ2.5 ADNPN8268
φ3.7 ADNPN8278
φ5.0 ADNPN8288
MELF φ1.3 ADNPN8346
φ1.8 ADNPN8356
φ2.5 ADNPN8366
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
5. 维修保养 MEC-XPF-5.2S
114 XPF 机械手册
5.3.3 串联过滤器的更换 （每 3 个月 / 每 1500H）
要点
通过定期更换元件吸取阀前面的过滤器内部的部品，可以保持稳定的元件。
方 法
1. 取下连接在串联过滤器上下的配管 （φ6 管），请从机器上取下串联过滤器主体。
2. 请将串联过滤器的盖套与碰到 “ 逆时针旋转 ” 的位置 （约 45 度）对齐后拔出盖套。
警 告
操作前请务必按下 [ 紧急停止 ] 按钮。
08MEC-0437S
І㘨䖛Ⓒ఼
Ⲫᐑ
08MEC-0438S
