5.3.6 保险丝的更换
要点
机器主体和元件供应机器不动作的时候，作为原因之一可以认为是保险丝的熔断。此时，请
用对各处使用的方法进行检查及保险丝的更换。

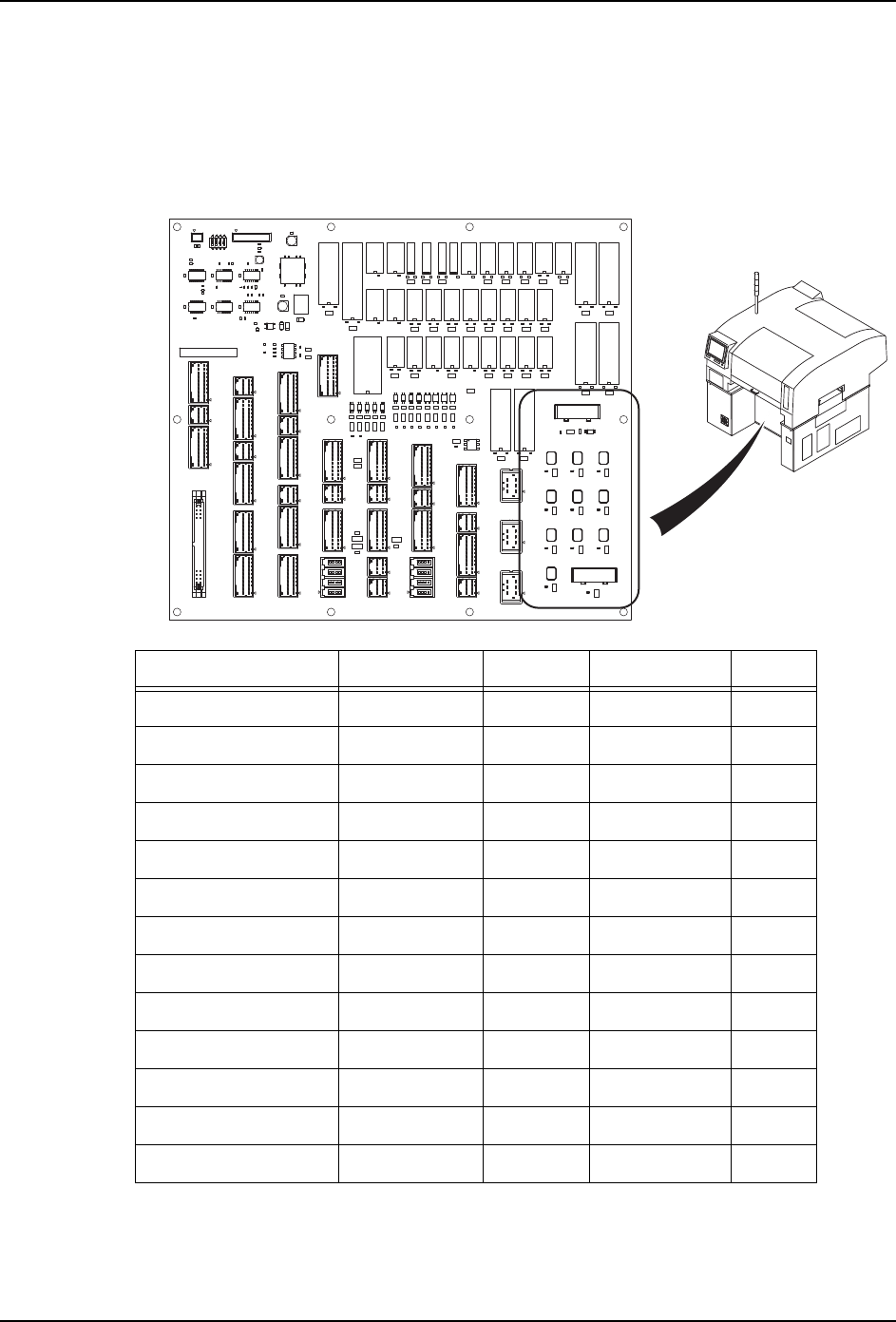

主中转电路板保险丝的更换方法
㧲㧣
㧼㧸㧣
㧲㧢 㧲㧡 㧲㧠
㧼㧸㧢 㧼㧸㧡 㧼㧸㧠
㧲㧞 㧲㧝
㧲㧟
㧼㧸㧟 㧼㧸㧞 㧼㧸㧝
㧲㧝㧝 㧲㧥
㧲㧝㧜
㧼㧸㧝㧝
㧼㧸㧝㧜 㧼㧸㧥
㧲㧝㧞
㧲㧤
㧼㨘㧝㧞
㧼㧸㧤
08MEC-0089Sa
F6 F5 F4
㧲㧢 㧲㧡 㧲㧠
F3 F2 F1
㧲㧞 㧲㧝
㧲㧟
㧲㧢 㧲㧡 㧲㧠
F11 F10
㧲㧝㧝
㧲㧝㧜
㧲㧞
㧲㧟
㧲㧢 㧲㧡
F12
F9
F8
ᴎ఼ࠡջ(Side1)
记号 型号 编码号码 熔断确认 LED 备注
F1 DM10 H2001R PL1 1A
F2 DM20 H20013 PL2 2A
F3 DM05 H2001H PL3 0.5A
F4 DM32 H20015 PL4 3.2A
F5(FH1308D* 以前 ) DM20 H20013 PL5 2A
F5(FH1308E* 以前 ) DM20 H20013 PL5 2A
F6 DM20 H20013 PL6 2A
F7 FGMA125V5AUL H2120W PL7 5A
F8 FGMA125V5AUL H2120W PL8 5A
F9 DM32 H20015 PL9 3.2A
F10 DM20 H20013 PL10 2A
F11 DM20 H20013 PL11 2A
F12 DM32 H20015 PL12 3.2A
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 5. 维修保养
XPF 机械手册 121
1. 请按下紧急停止按键。
2. 请拆除 Side 1 的废料带箱。
3. 请拆除 2 根固定螺栓，取下废料带切刀的盖板。
4. 请拆除 2 根固定螺栓，打开 Side 1 侧的控制箱盖板。
5. 请确认 LED （PL1 ～ PL12）灯点亮。
6. LED 熄灯的地方的保险丝熔断了。请参照上表，确定熔断的保险丝位置。（此外，请不要
拆除保险丝。）
7. 请切断机器的电源。
8. 请更换熔断的保险丝。
9. 请确认接通了机器的电源、LED 灯亮。
10.请关上控制箱盖板，安装废料带切刀的盖板。
11.请返还废料带箱到机器。

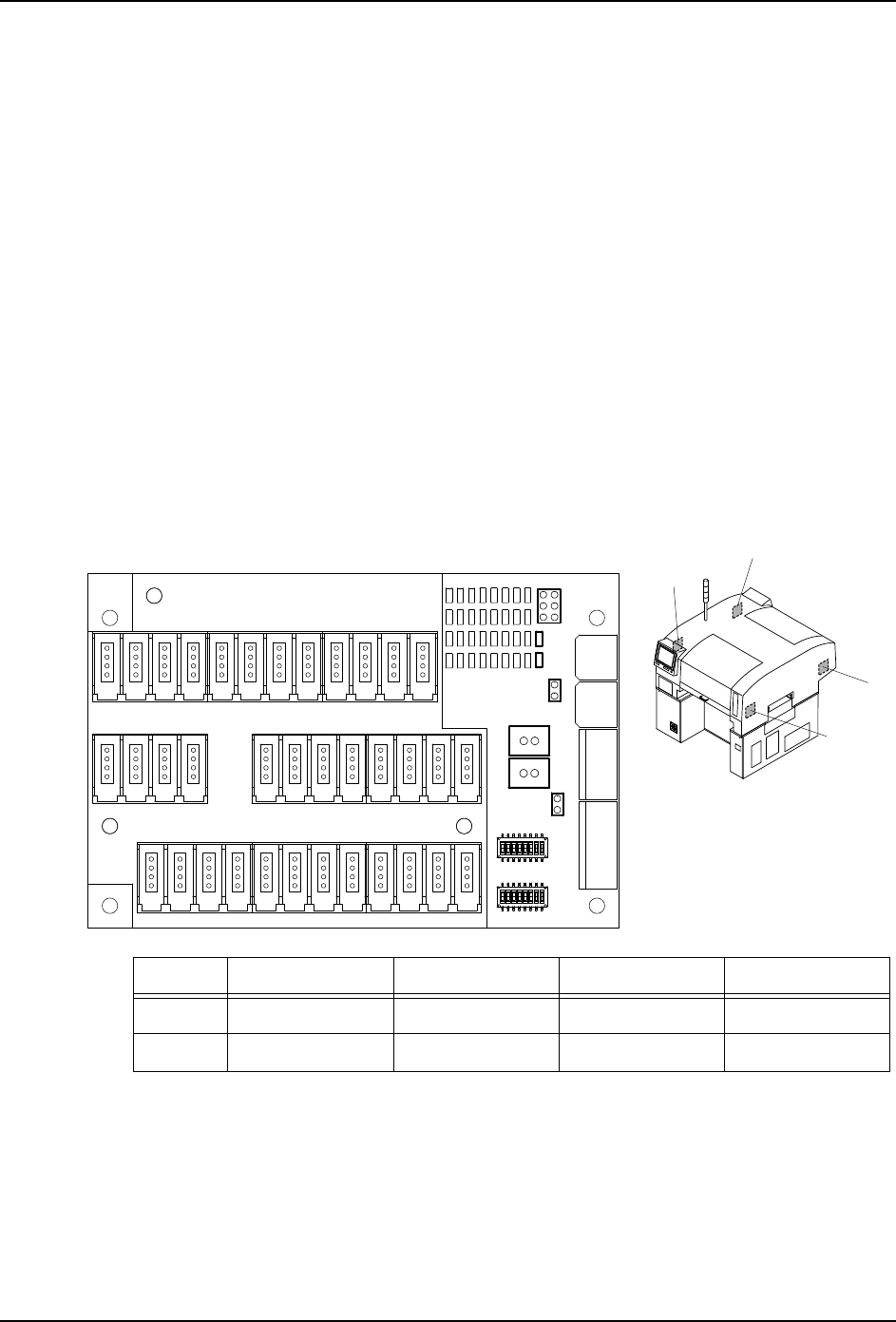

远程 I/O 电路板保险丝的更换方法
·在XPF-L上3处（放入选项后为 4 处）装载了远程控制 I/O。
·在XPF-S上2处（放入选项后为 4 处）装载了远程控制 I/O。
·在远程控制I/O上，有各自的F1(输入用)、F3(输出用)的2个的保险丝。
·F1 保险丝熔断的话，相应的输入 I/O 全部没反应了。
·F3 保险丝熔断的话，相应的输出 I/O 全部没反应了。
㧻㧺
㧝㧞㧟㧠㧡㧢㧣㧤
㧻㧺
㧝㧞㧟㧠㧡㧢㧣㧤
F1
LED1
LED3
F3
08MEC-0160S
䖰I/O
记号 型号 编码号码 熔断确认 LED 备注
F1 DM10 H2001R LED1 1A
F3 DM10 H2001R LED3 1A
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
5. 维修保养 MEC-XPF-5.2S
122 XPF 机械手册
1. 请在 I/O 画面确认输入输出的状态。
2. 请按下紧急停止按键。
3. 请拆除相应的远程 I/O 的盖板。
4. 请确认 LED1 及 LED3 是否灯亮。
5. 如果 LED1 熄灯，表示保险丝 1 （F1）熔断了。
如果 LED3 熄灯，表示保险丝 3 （F3）熔断了。
6. 请切断机器的电源及断路器。
7. 请更换保险丝。
8. 请返还盖板。
输入 输出
远程控制 I/O 1 RX000-RX00F RY000-RY00F
远程控制 I/O 2 RX010-RX01F RY010-RY01F
远程控制 I/O 3(XPF-L ∶标准 )(XPF-S ∶选项 ) RX020-RX02F RY020-RY02F
远程控制 I/O 4(XPF-S ∶选项 ) RX400-RX40F RY400-RY40F
08MEC-0091
XPF-L
XPF-S
