5. 维修保养 MEC-XPF-5.2S 124 XPF 机械手册 MFU-30 托架电路板保险丝的更换方法 1 台 MFU-30 上装载 2 块托架电路板。 因为在这个电路板上没有装载 LED， 所以将机器的电源设定为 ON 的状态下确认以下事宜， 需 要预先推测可能熔断的一侧。 1. 请从机器上拆除 MFU-30。 2. 请拆除料站平台下的盖板。 3. 请更换预先确认的熔断保险丝。 备注 )因为料盘托架的安装方向左右不同，请注意。 …
MEC-XPF-5.2S 5. 维修保养
XPF 机械手册 123

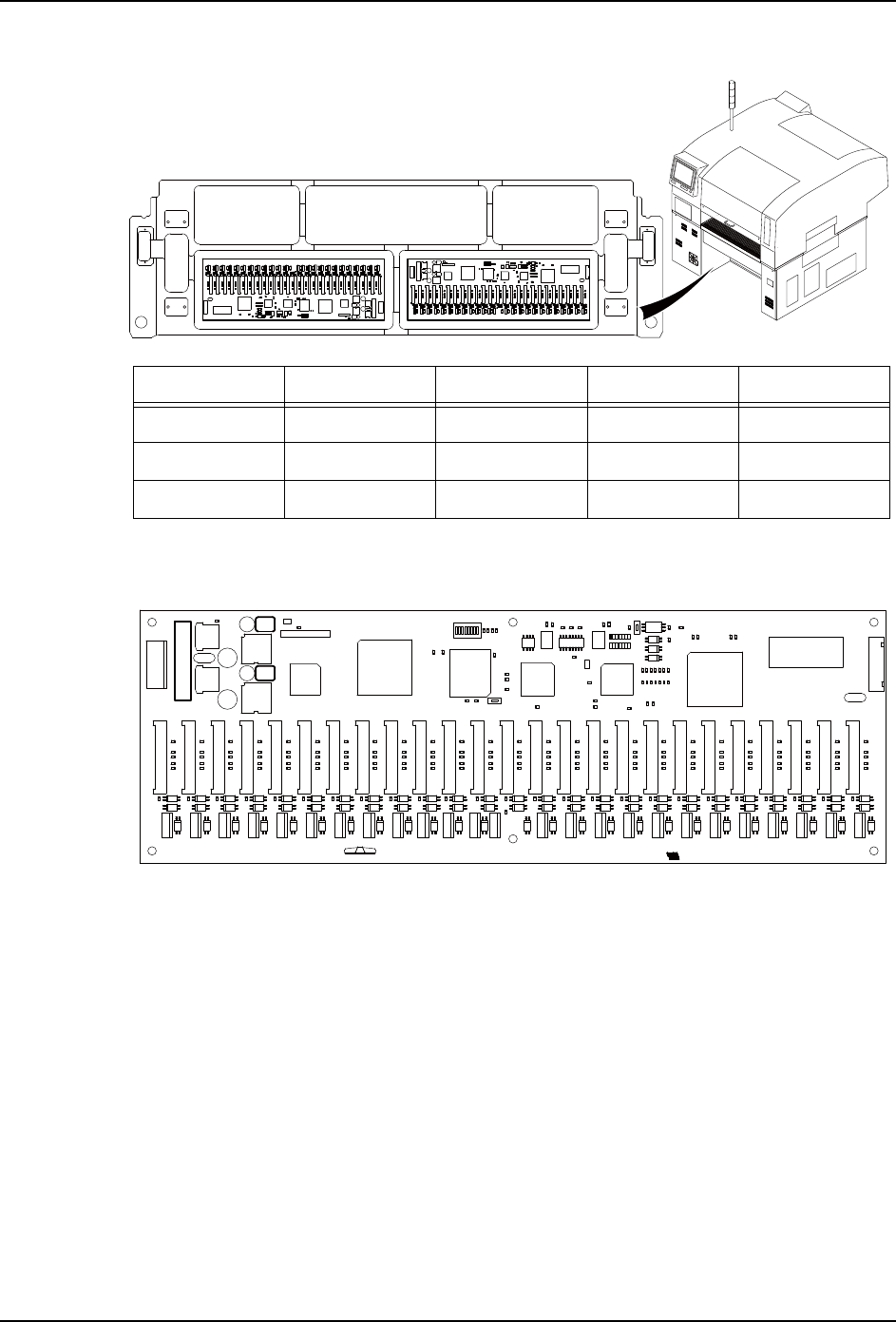

固定料站用托架电路板保险丝的更换方法
XPF-S 的时候，托架电路板 Side1 装载 2 块。同时，在 XPF-L 上装载 2 块在 Side1，2 块在
Side2，合计 4 块。
因为在这个电路板上没有装载 LED，所以将机器的电源设定为 ON 的状态下确认以下事宜，需
要预先推测可能熔断的一侧。
1. 请切断机器的电源。请拆除相符合的侧面的料站平台下的废料带切刀盖板。
2. 请更换熔断的保险丝。
备注 )因为 I/O 电路板的安装方向有不同，请注意。
3. 请返还废料带切刀盖板。
记号 型号 编码号码 熔断确认 LED 备注
F1 DM10 H2001R 没有 1A
F2 DM10 H2001R 没有 1A
F3 UXO 250V 8A H2125C 没有 8A
08MEC-0092
F1
F2
F3
08MEC-0093
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
5. 维修保养 MEC-XPF-5.2S
124 XPF 机械手册
MFU-30 托架电路板保险丝的更换方法
1 台 MFU-30 上装载 2 块托架电路板。
因为在这个电路板上没有装载 LED，所以将机器的电源设定为 ON 的状态下确认以下事宜，需
要预先推测可能熔断的一侧。
1. 请从机器上拆除 MFU-30。
2. 请拆除料站平台下的盖板。
3. 请更换预先确认的熔断保险丝。
备注 )因为料盘托架的安装方向左右不同，请注意。
4. 请拆除料站平台下的盖板。
记号 型号 编码号码 熔断确认 LED 备注
F1 DM10 H2001R 没有 1A
F2 DM10 H2001R 没有 1A
F3 UXO 250V 8A H2125C 没有 8A
08MEC-0094a
F1
F2
F3
08MEC-0093
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 5. 维修保养
XPF 机械手册 125
MFU-40 托架电路板保险丝的更换方法
1 台 MFU-40 上装载 2 块托架电路板。
因为在这个电路板上没有装载 LED，所以将机器的电源设定为 ON 的状态下确认以下事宜，需
要预先推测可能熔断的一侧。
1. 请从机器上拆除 MFU-40。
2. 请拆除料站平台下的盖板。
3. 请更换预先确认的熔断的保险丝。
备注 )因为 I/O 电路板的安装方向有不同，请注意。
4. 请安装料站平台下的盖板。
记号 型号 编码号码 熔断确认 LED 备注
F1，F2 UXO 250V 1.6A H2125B 无 1.6A
F3 UXO 250V 8A H2125C 无 1.6A
08MEC-0427
F1
F2
F3
08MEC-0182
